WEG系列三相异步工业电动机结构设计

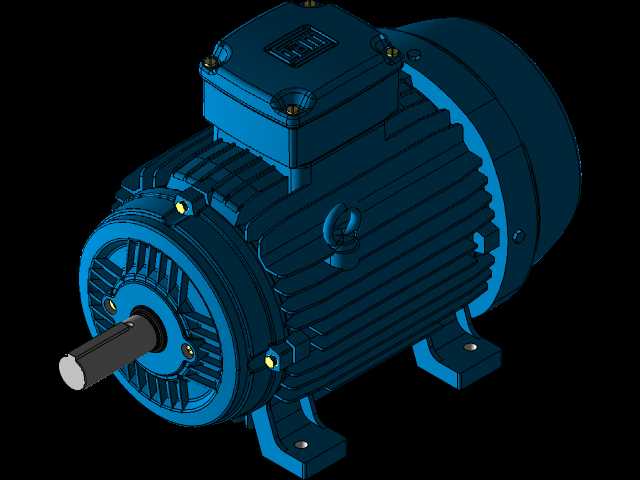

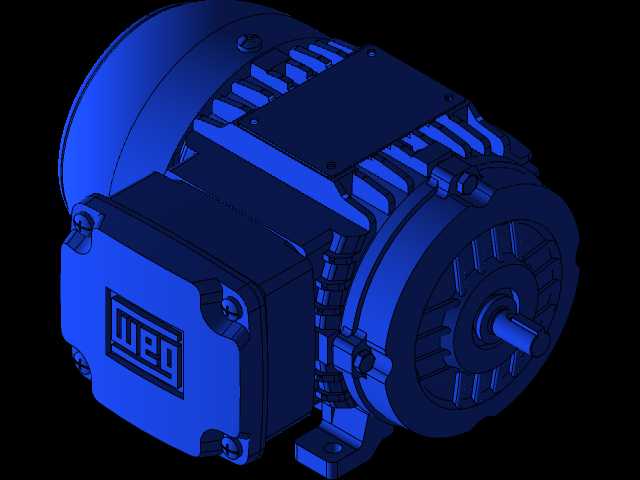

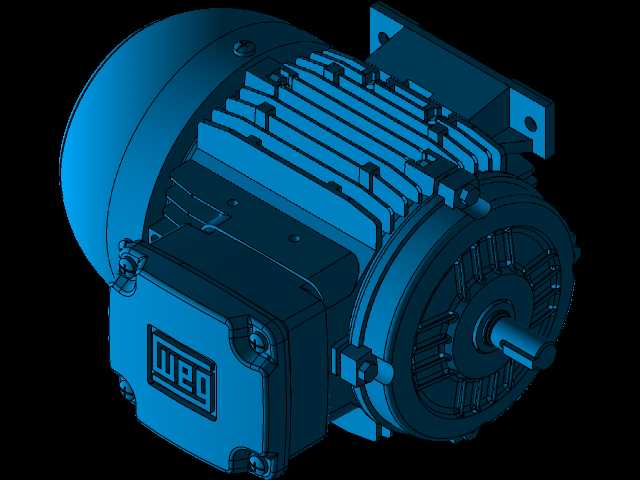

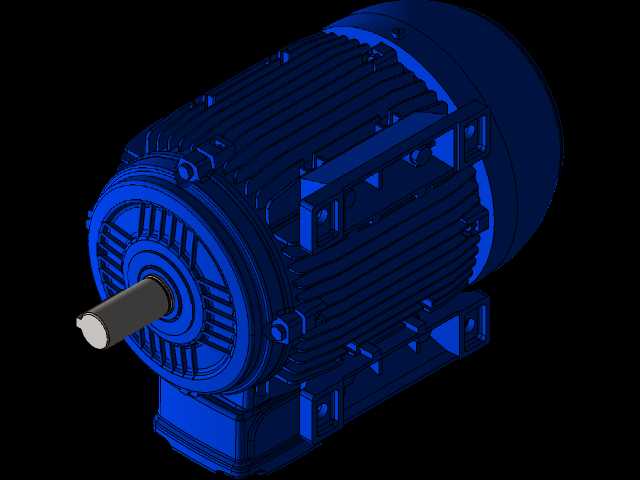

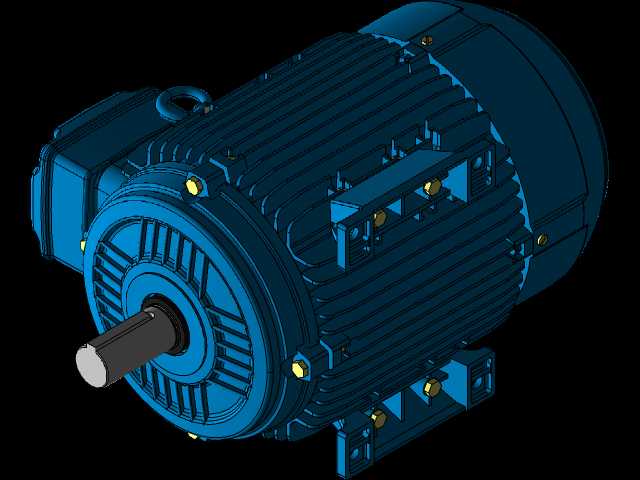

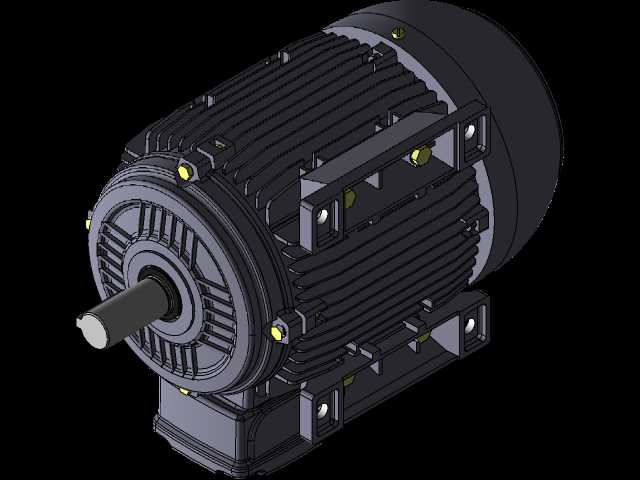

　　做设备传动方案选型的时候，WEG的铸铁壳电机一直是出口项目、重载工况里绕不开的选项，这次整理的几款不同功率段的WEG电机三维数模，完全还原了实物的安装接口、外形轮廓与细节结构，能直接嵌入各类设备的总装设计环节，省去反复核对样本尺寸、调整干涉的冗余工作。

　　从实际应用场景来看，这类电机覆盖的工况极广，小功率段的机型常配套输送线辊筒、小型风机、食品包装线的驱动单元，中大功率段则多用于矿山破碎设备配套、冶金产线传动泵组、起重设备的行走与起升机构，甚至部分船舶甲板机械、化工搅拌装置的动力源也会选用同系列机型，核心原因在于其铸铁机座的刚性足够，应对重载启停、小幅振动的工况时，机座形变量远小于铝壳电机，长期运行的轴系对中精度保持性更好。

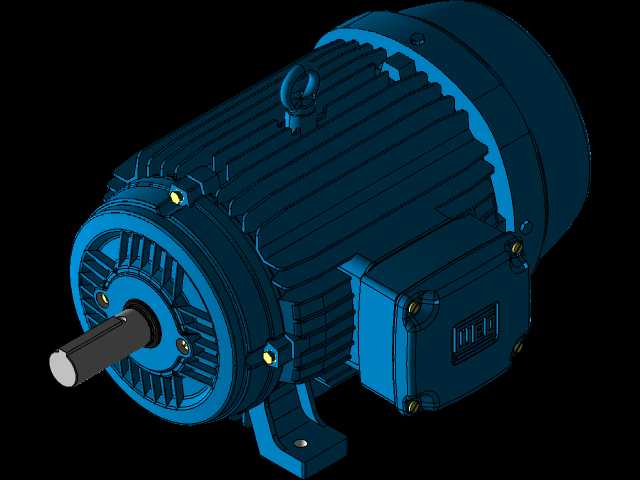

　　数模还原的结构细节完全贴合实物的设计逻辑：机座外部的散热筋并非等厚等距排布，而是根据定子铁芯的发热区域做了疏密调整，靠近绕组端部的位置散热筋密度更高，对应风罩内风叶的气流路径做了导流角度优化，能让冷却气流顺着筋片间隙完整覆盖机座发热面，避免出现局部散热死区。接线盒的位置预留了常规的侧装、顶装两种接口的安装凸台，数模里还原了接线盒内部的接线柱排布空间、接地端子位置，以及盒盖的密封槽结构，做电气布线设计时可以直接在数模里模拟电缆走线的弯曲半径，核对格兰头的安装空间是否足够，不会出现现场装配时电缆弯折过度、接线盒盖无法闭合的问题。

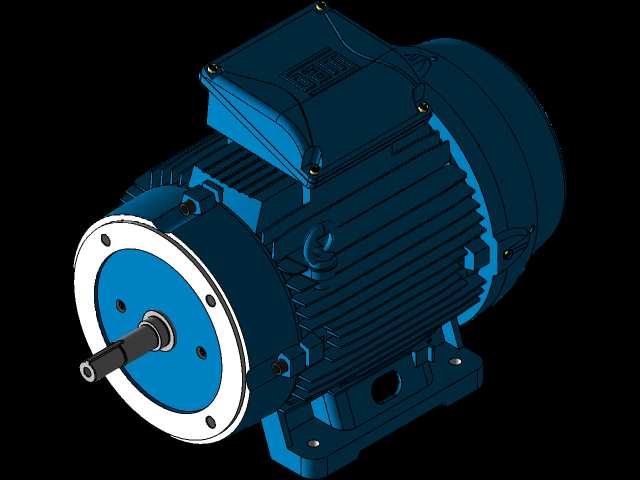

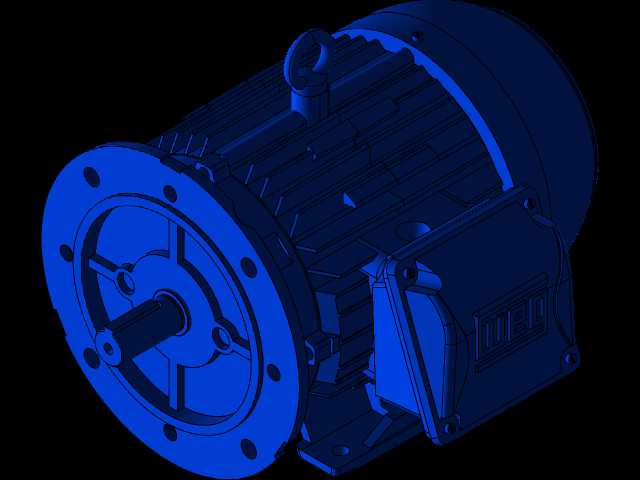

　　安装边界的尺寸精度是这类三维数模最核心的价值，数模里完整还原了B3底脚安装的底脚孔距、孔径、底脚平面到轴中心的高度公差带，B5法兰安装的法兰止口直径、安装孔分布圆尺寸、法兰端面到轴伸端面的距离，同时也兼顾了B35组合安装的所有接口尺寸，轴伸部分的键槽宽度、深度、轴径公差都按照WEG官方样本的安装尺寸做了1:1还原，甚至输出轴的轴肩位置、密封圈安装槽的细节都没有省略，做配套的联轴器选型、带轮安装设计时，可以直接在数模里完成装配校核，不需要反复对照二维样本核对尺寸。

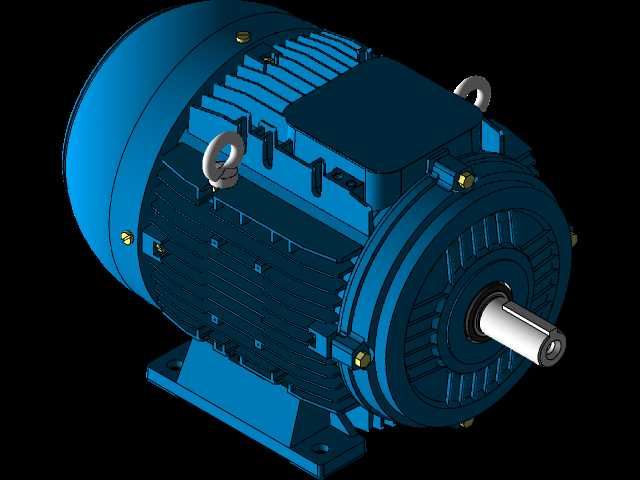

　　从设计思路的还原度来看，数模里的端盖结构完全复刻了实物的加强筋布局，前端盖因为要承受轴伸端的径向载荷，筋条的厚度和排布密度都高于后端盖，轴承室的位置做了凸台加强，避免长期运行时端盖变形导致轴承跑外圈。风罩部分的网孔排布、风罩与机座的卡扣连接结构也做了完整还原，做设备整体的安全防护设计时，可以直接核对风罩与周边设备结构的安全间隙，避免出现风罩被剐蹭变形、卡滞风叶的问题。吊环的安装位置、吊环的额定载荷对应的螺纹孔深度也在数模里有体现，做设备整体吊装方案设计时，可以直接参考电机吊点位置设计吊具的排布，核算吊装时的重心偏移量。

　　很多工程师做总装设计时，常忽略电机的出线方向、放油孔位置、注油嘴的伸出空间，这套数模里把这些容易遗漏的细节都做了还原：机座底部的冷凝水排放孔位置、轴承注油嘴的伸出长度与方向、接线盒的出线口朝向都和实物完全一致，在做设备布局时就能提前预留出维护操作空间，不会出现设备装配完成后，注油嘴被机架挡住无法加注润滑脂、冷凝水孔被底座堵死无法排水的问题。不同功率段的电机，轴伸长度、机座长度的差异也在数模里做了准确区分，做系列化设备设计时，可以直接根据功率需求调用对应规格的数模，快速完成传动部分的布局调整，大幅缩短方案设计阶段的建模时间。
