机械零件尺寸检查与派生操作教学案例

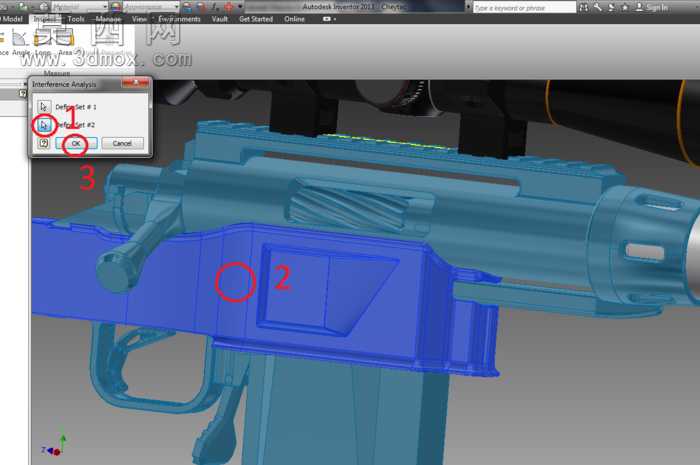

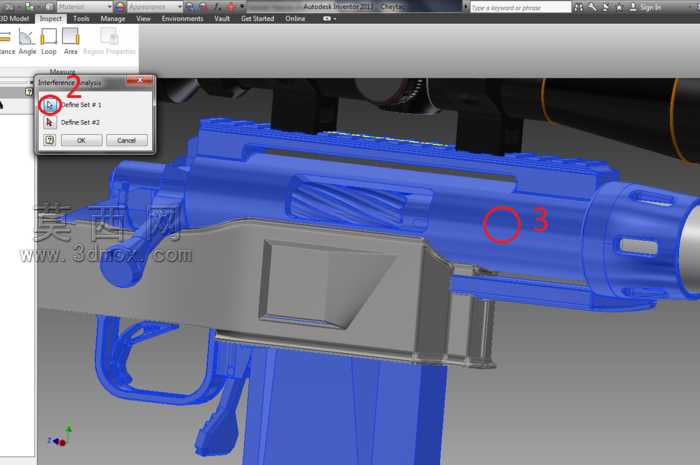

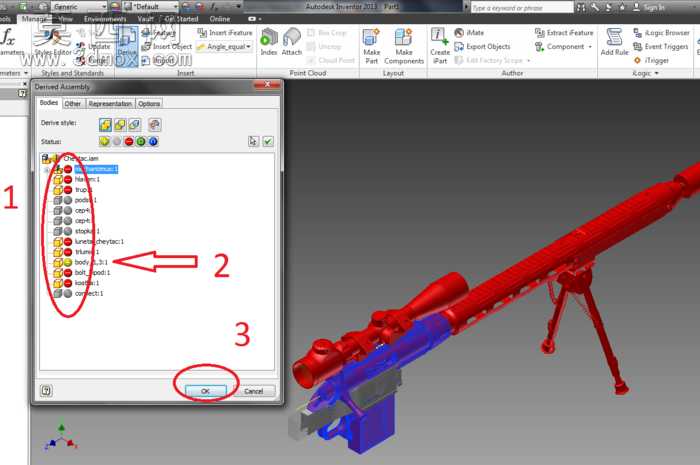

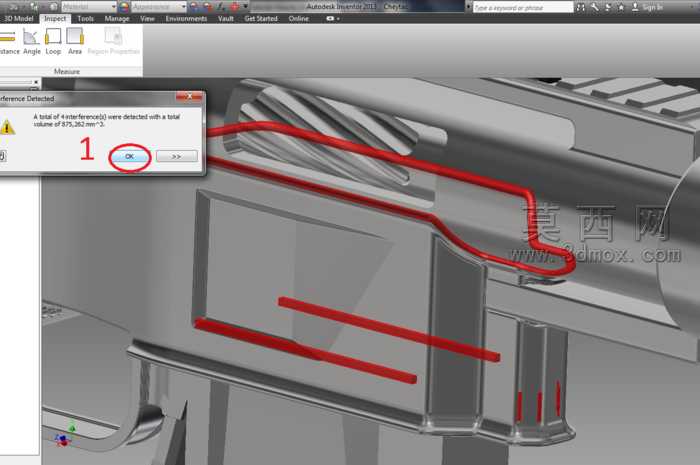

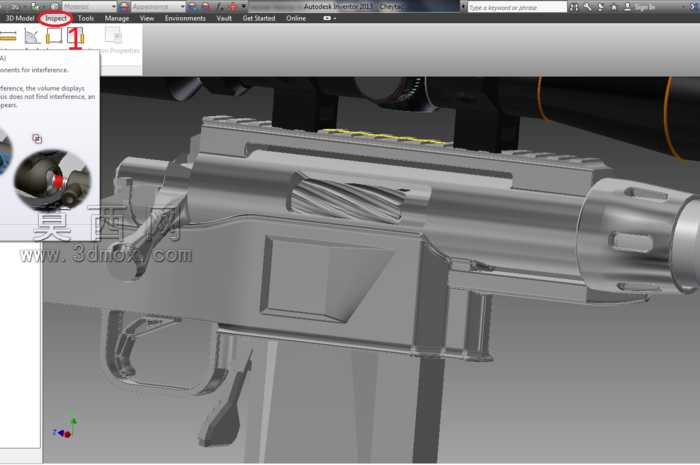

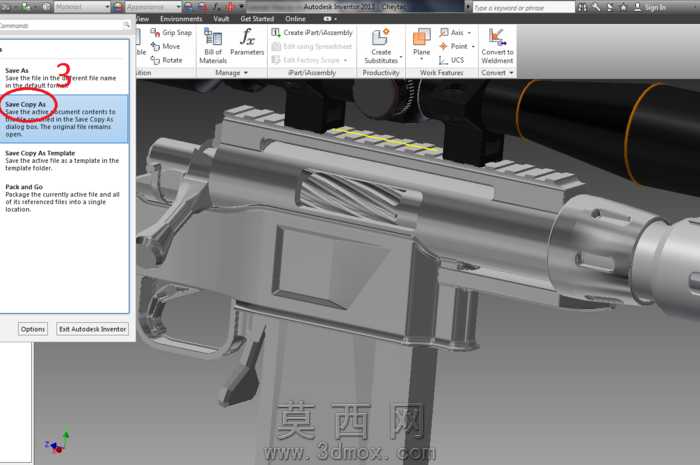

本案例围绕机械类零件的三维建模校验环节展开，核心演示三维建模过程中尺寸合规性检查与特征派生操作的完整流程，帮助建模人员规避设计阶段的尺寸冲突、特征冗余问题。在建模操作层面，首先完成基础实体特征的搭建，按照零件的功能需求依次完成主体拉伸、局部切削、加强筋布设等基础特征，过程中同步记录每一步特征的参数约束关系，为后续的尺寸检查与派生操作做好数据铺垫。进入尺寸检查环节时，依托三维软件内置的测量与校验工具，对零件的关键配合尺寸、形位公差关联尺寸、壁厚参数进行逐一核验，同时启动干涉检查功能，自动识别零件内部特征之间的重叠、冲突区域，就如图中演示的弹窗提示场景，系统会自动定位干涉位置并计算干涉体积，帮助建模人员快速定位尺寸超差、特征错位的问题点，针对检查出的问题可直接跳转至对应特征的参数编辑界面调整尺寸数值，无需回溯整个建模流程。在派生设计环节，基于已经完成尺寸校验的基础模型，通过参数关联的方式派生不同规格的同系列零件，只需要修改核心驱动尺寸，软件即可自动更新所有关联特征的几何形态，同时保留原模型的所有约束关系与校验规则，避免重复建模的冗余工作量。材质与渲染层面，案例中为金属机械零件赋予了哑光合金钢材质，调整材质的粗糙度、金属度参数还原真实机加工零件的表面质感，对关键检查路径、干涉区域采用醒目的红色高亮标注，让操作演示的重点区域更易识别。整个设计流程遵循从基础建模到校验修正再到派生拓展的逻辑，既保证了单一零件模型的尺寸准确性与结构合理性，也通过参数化派生能力提升了同系列零件的设计效率，适合机械设计人员掌握建模后的校验技巧与系列化零件的快速设计方法，减少实际生产前的设计错误率。
