六轴圆锥齿轮房屋结构三维设计

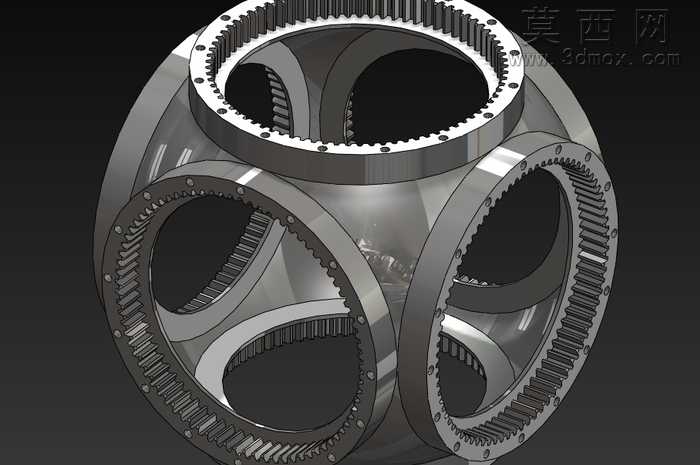

本作品为多轴集成式齿轮传动壳体结构，采用三维建模软件完成全参数化设计，整体以球形壳体作为核心承载基体，在球体的六个正交方向分别集成内齿圈结构，形成空间正交的六组齿轮安装接口，可适配圆锥齿轮实现多轴空间交错传动需求。建模过程中首先以基准坐标系为核心，绘制球形基体的旋转轮廓，通过旋转凸台命令生成基础壳体，随后在六个正交基准面上分别绘制内齿圈的齿形轮廓，采用阵列命令完成全齿生成，保证每个方向的内齿圈参数统一、齿形精度一致，齿圈与壳体之间通过加厚的环形安装边实现结构过渡，安装边上均匀布置螺栓连接孔，可满足端盖固定与密封安装需求。结构设计上充分考虑多轴传动的受力特性，在壳体内壁对应每个齿圈的位置设置辐射状加强筋，筋条沿球心方向延伸交汇，既提升了壳体整体的结构刚性，又避免了应力集中问题，同时在相邻齿圈的衔接位置做圆弧过渡处理，消除加工与装配过程中的锐边风险。材质渲染阶段采用金属合金钢材质，赋予壳体表面细腻的磨砂金属质感，齿面部分做轻微高光处理以凸显齿形的加工精度，通过环境光遮蔽效果强化结构的空间层次感，清晰展现内部筋条与外部齿圈的衔接关系。设计思路围绕多轴空间传动的集成化需求展开，将传统分散布置的多个齿轮安装座整合为一体式球形壳体，大幅缩减了多轴传动机构的整体体积，同时球形结构具备各向受力均匀的特性，可承受多方向传动带来的复合载荷，适用于需要多轴同步动力传输的特种传动场景，建模过程中所有特征均保留参数化编辑能力，可根据实际传动比需求调整齿圈模数、齿数以及壳体壁厚参数，具备较强的设计复用性。
