船用6吨单支点起重吊柱结构设计

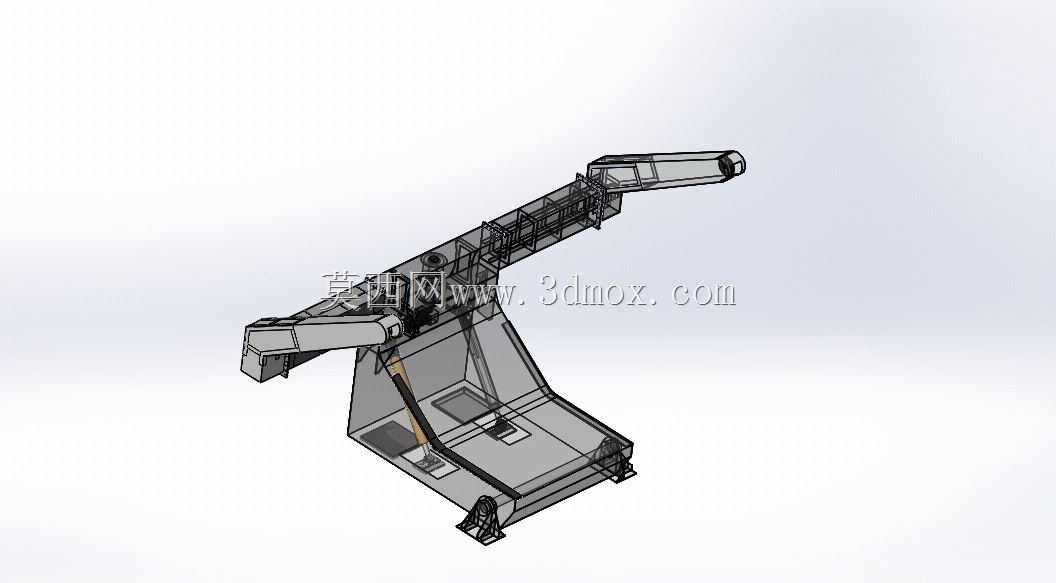

　　这款吊柱主要面向内河及近海作业船舶的甲板作业场景，适配船舶靠离泊时的锚具收放、舷侧作业物料吊运、小型船用设备移位等日常作业需求，额定承载能力6000kg，采用单支点铰接式底座结构，相比传统双支点吊柱，在甲板有限安装空间内拥有更大的作业覆盖角度，可覆盖舷侧120度范围内的作业区域，减少甲板面的设备占位，适配中小型散货船、工程作业船、港作拖轮的甲板布局要求。从结构设计逻辑来看，整体采用折臂式臂架布局，底座为箱型焊接结构，底部设置四个铰接安装耳板，安装时通过铰轴与甲板预埋的基座连接，单支点的设计允许吊柱在作业时根据受力方向产生小幅自适应偏转，抵消船舶横摇、纵摇带来的附加冲击载荷，避免臂架结构承受额外的交变应力，

　　提升恶劣海况下作业的结构可靠性。臂架部分采用多段箱型梁拼接结构，每段臂架内部设置横向加劲肋与纵向加强筋，在控制整体自重的前提下保证臂架的抗弯、抗扭性能，臂架铰接位置配置自润滑滑动轴承，减少日常维护频次，适配船舶高盐雾、高湿度的作业环境，降低运维成本。臂架末端设置吊点耳板，可适配卸扣、吊钩等多种吊具连接需求，臂架中段设置液压油缸安装位，作业时通过液压油缸驱动臂架俯仰，实现不同作业半径下的载荷升降，油缸铰点位置经过受力优化，在最大作业半径下油缸受力处于合理区间，避免液压系统长期处于高负载工况。安装边界方面，底座安装面需与甲板基座平面贴合度不低于85%，安装铰轴采用高强度合金结构钢加工，配合防松挡板与润滑注油孔，保证长期铰接转动的可靠性；

　　吊柱整体收拢状态下，最高点距离甲板安装面高度不超过2.8米，避免影响船舶驾驶视线与上层建筑通行空间，臂架收拢后可贴合甲板侧方固定，减少航行时的风阻与碰撞风险。实际作业过程中，单支点结构的受力传递路径清晰，作业载荷通过臂架传递至底座铰接点，最终全部由甲板基座承担，臂架各段的受力经过迭代计算，在额定载荷下最大应力处于材料许用应力范围内，安全系数满足船舶舾装设备的相关规范要求。考虑到船舶作业的特殊工况，结构设计时额外预留了15%的载荷裕度，应对突发的风浪冲击、吊物摆动带来的动载荷，所有焊接位置均要求全焊透结构，焊后进行应力消除处理，避免长期交变载荷下出现焊缝开裂问题。臂架的管线布置采用内置式走线设计，液压管路、

　　润滑管线全部布置在臂架箱型结构内部，外部仅预留检修口，减少盐雾对管线的腐蚀，延长管线使用寿命。吊柱的操作位置设置在底座侧方，操作人员可直接观察吊物作业状态，操作面板集成了臂架俯仰控制、紧急停止、载荷显示功能，作业时可实时读取当前吊重数据，避免超载作业。相比传统的船用起重吊机，这款单支点吊柱结构更紧凑，安装所需的甲板面积更小，不需要复杂的回转支撑结构，制造成本与维护难度更低，非常适合中小型船舶的甲板起重作业需求，在港口补给、锚链维护、舷侧设备检修等场景下，可灵活完成小吨位重物的吊运作业，减少人工搬运的作业强度与安全风险。设计过程中针对船舶横摇5度、纵摇2度的工况做了专门的受力校核，保证在船舶小幅晃动时吊柱结构不会出现失稳问题，所有外露结构件均预留防腐涂装余量，适配船舶作业的高腐蚀环境，整体结构没有复杂的异形曲面，全部采用常规板材与型材焊接加工，普通的船舶修造厂即可完成生产制造，不需要特殊的加工设备，具备较好的工艺可行性。
