脚踏式气路联锁控制阀结构设计

　　这款联锁阀主要面向气动控制回路的安全联锁场景设计，常见于工装夹具气路、自动化设备安全互锁回路、小型冲压设备的气控安全回路中，核心作用是通过机械触发的方式实现气路通断的联锁控制，避免误操作带来的设备动作风险。从实际使用场景来看，这类阀大多安装在设备操作位的侧下方，通过脚踏的方式触发，不需要操作人员手动操作，能够解放双手完成工件上下料、设备启停的配合动作，在装配工位、小型压装工位的应用占比很高，相比电磁阀类的电控联锁元件，纯气控机械结构的联锁阀不需要布设电气线路，在有防爆要求的涂装、粉体加工工位也能稳定使用，不会因为电气触点打火带来安全隐患。

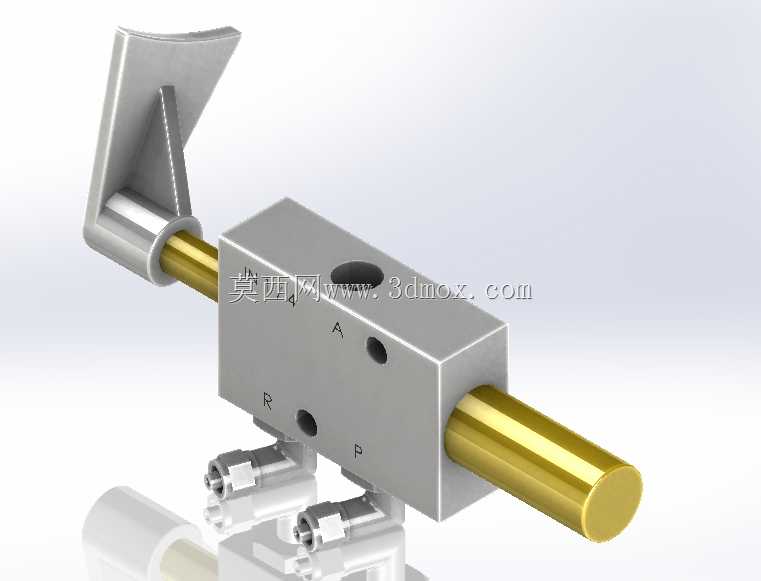

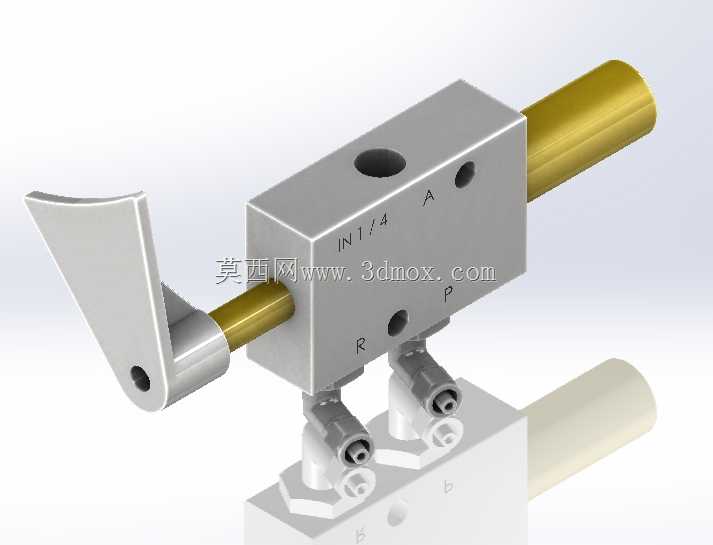

　　从功能特性来看，阀体采用方块式集成结构，本体上标注的IN1/4为进气接口，配套的快插接头直接适配常用的气动软管，不需要额外做转接头适配，A、R、P三个气口分别对应工作输出、排气、压力检测接口，能够满足单作用气缸的控制需求，也可以通过外接气路实现双作用气缸的联锁控制。脚踏触发的拨杆采用延伸式结构，触发行程经过匹配设计，踩下到1/3行程时气路就完成切换，全程没有卡顿感，拨杆的复位靠阀体内置的弹簧实现，松开后自动复位到初始气路状态，复位响应时间控制在0.2秒以内，能够满足快速操作的节拍要求。联锁功能的核心在于阀体内部的阀芯结构，只有当触发拨杆压下到位时，气路才会完全导通，半踩状态下阀芯处于中位，气路处于封闭状态，不会出现半通气导致的气缸爬行问题，从结构根源上避免了误触发带来的异常动作。

　　设计思路上优先考虑了安装的通用性，阀体本身的安装孔位采用通用的阀组安装间距，既可以单独通过底部的两个安装孔固定在设备机架上，也可以和同系列的气控阀并排组装在阀岛上，不需要单独定制安装支架。拨杆的触发角度做了限位设计，最大踩下角度不超过45度，避免过度踩踏导致阀芯杆变形，拨杆的踩踏面做了弧形贴合设计，接触鞋底的面做了防滑的纹理处理，长时间踩踏也不会出现滑脱的问题。气路接口的位置做了优化，所有接管口都布置在阀体的下方和侧方，接完气管之后不会突出到阀体的踩踏操作侧，避免操作时脚碰到气管导致接头松动漏气。阀芯和阀体的配合间隙控制在0.02mm以内，配合面采用研磨处理，常规工厂气源环境下不需要额外加油润滑，使用寿命能达到百万次以上的触发频次。

　　外形尺寸与安装边界方面，阀体主体的方形结构边长控制在40mm以内，加上伸出的阀芯杆总长度不超过120mm，拨杆展开后的最大外伸尺寸为80mm，安装时只需要预留100*100mm的安装平面即可，下方预留30mm的气管接线空间就能满足安装需求。进气口采用1/4的管螺纹，和常规气动系统的气源管路规格完全匹配，工作输出口的快插接头适配6mm外径的气动软管，排气口内置了消音结构，不需要额外外接消音器就能把排气噪音控制在60分贝以内，符合车间噪音管控的要求。安装时需要注意触发拨杆的位置要和操作人员的自然踩踏位置对齐，脚踏面距离地面的高度建议控制在100-150mm，不需要抬脚过高就能完成触发操作，长时间作业也不会带来脚部的疲劳感。另外阀体本身的材质采用硬质阳极氧化的铝合金，重量只有200g左右，安装在薄型的钣金机架上也不会出现变形下垂的问题，外露的金属阀芯杆采用不锈钢材质，在有少量切削液、粉尘的车间环境下也不会出现锈蚀卡滞的问题。
