小型近海作业巡逻快艇三维结构设计

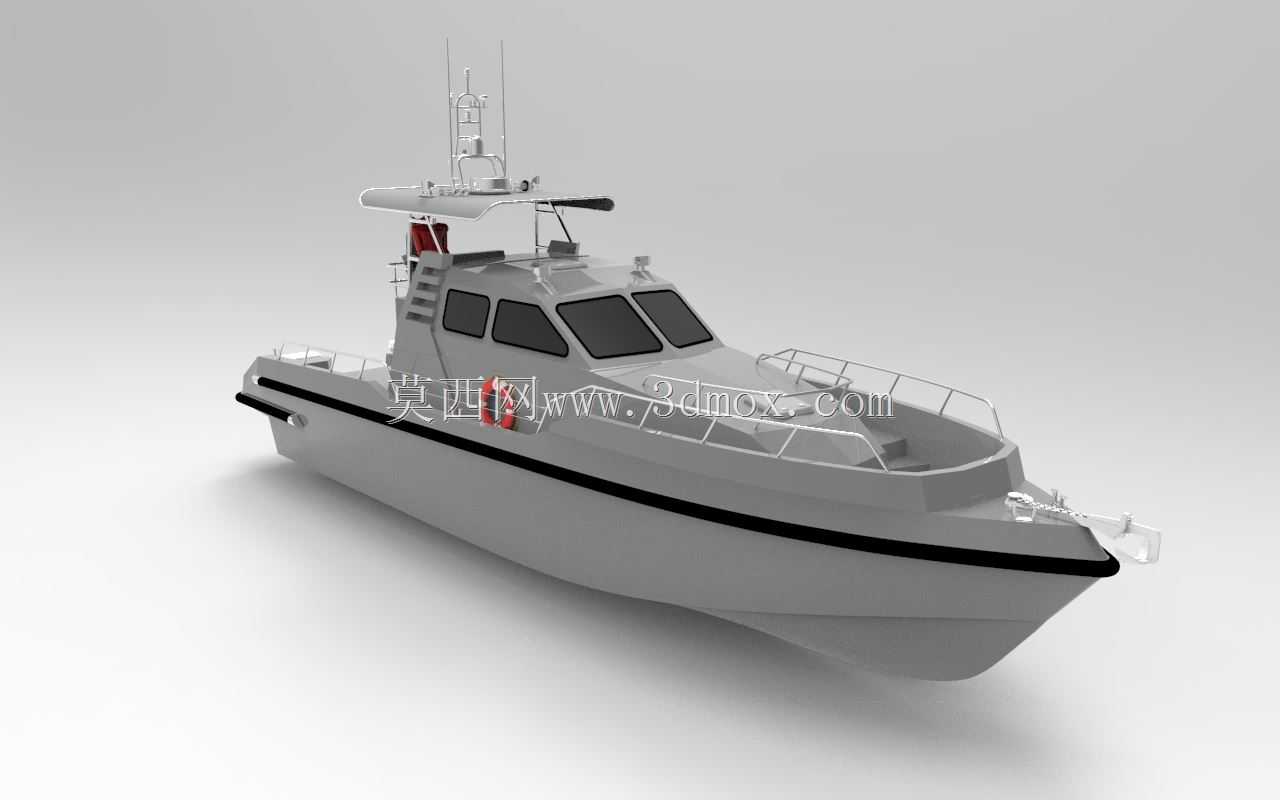

　　这款小型快艇的三维结构设计，核心面向近岸海事巡逻、岛礁通勤、短程作业接驳的实际使用场景，整体线型采用深V型滑行艇底设计，能够在3级海况下保持稳定的航行姿态，减少波浪拍击带来的船体振动，适配近岸复杂多变的水文条件。从结构布局来看，船体主甲板采用封闭式驾驶舱设计，驾驶舱前挡风采用多块倾斜式钢化玻璃安装结构，既能够降低航行时的风阻，也能为驾驶人员提供无遮挡的前方视野，舱内预留了驾驶台、乘员座椅的安装空间，可同时容纳4-6名作业人员乘坐，满足日常巡逻、人员转运的使用需求。船体舷侧设置了连续的不锈钢安全护栏，护栏高度符合海事作业安全规范，能够避免人员在甲板作业时意外落水，舷侧中部预留了救生圈挂载位，可直接挂载标准规格的救生设备，

　　无需额外改造安装支架。船首位置设置了不锈钢系缆桩与锚机安装基座，能够适配小型船锚的收放作业，靠泊时可快速完成缆绳系固，船首的护舷结构采用一体化成型设计，靠泊时能够缓冲碰撞冲击力，保护船体外壳不受损伤。上层建筑顶部设置了雷达、导航设备、通信天线的安装平台，平台周边预留了设备走线的通孔与固定螺孔，可根据实际使用需求加装海事雷达、探照灯、警示灯等设备，平台后部设置了小型桅杆结构，用于集成天线与航行信号灯，满足船舶航行的信号标识要求。船体尾部预留了舷外挂机的安装位，安装位的结构做了加强处理，能够承受大马力舷外机运行时的振动载荷，尾部甲板预留了作业空间，可临时放置作业工具、应急物资，也可根据需求加装小型起重支架用于水下作业设备的收放。

　　从设计细节来看，船体的型线过渡平滑，从船首到船尾的折角线连续统一，既能够保证滑行时的水动力性能，也能降低船体外壳的加工难度，适合采用玻璃钢材质一体成型制作，船体内部预留了浮力舱的分隔空间，即使局部舱室进水也能保证船体不沉没，提升作业时的安全冗余。驾驶舱的侧窗采用可推拉式结构设计，方便作业人员在航行时与外部沟通，也能在低速航行时实现舱内通风，舱顶设置了扶手结构，方便人员在甲板移动时抓扶。船体的干舷高度经过反复校核，在满载作业人员与物资的状态下，干舷高度仍能满足近岸航行的安全要求，避免航行时波浪涌上甲板。这款模型的结构设计完全参照实际小型作业快艇的工程规范，所有部件的安装边界、连接位置都预留了合理的公差空间，

　　可直接用于同类型快艇的方案展示、结构验证，也可作为海事装备教学的演示模型，帮助设计人员理解小型滑行艇的结构布局与功能分区，在实际选型阶段，可根据具体的使用需求调整船体长度、动力配置，加装对应的作业设备，适配不同的近岸作业场景。
