小型塑料挤出机三维结构设计模型

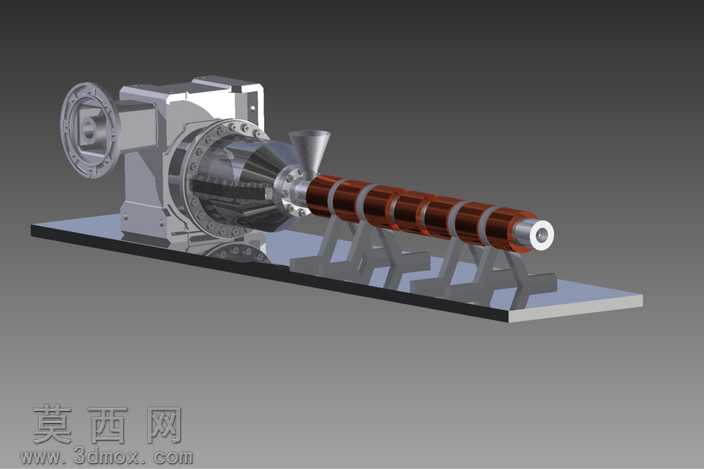

本模型为小型实验级塑料挤出机完整三维设计，整体采用卧式布局结构，从进料端到挤出端依次排布驱动单元、减速传动单元、机筒螺杆单元、成型模头单元，各部件通过一体式安装底座完成定位固定，保障设备运行时的结构稳定性。建模过程中对各功能模块做了精细化还原：驱动端采用法兰式安装结构匹配动力输入，减速箱体做了剖视可视化处理，可直观观察内部齿轮啮合传动的布局逻辑；机筒进料位置设置了锥形料斗，方便塑料原料顺畅送入螺杆输送段；螺杆部分采用分段式结构设计，对应塑料加工的输送、压缩、塑化、均压四个功能区段，通过螺距、螺槽深度的渐变设计，实现原料从固态颗粒到熔融塑化状态的连续转变，机筒外部设置多段环形加热结构，为塑料熔融提供稳定的温度环境；末端模头采用法兰连接结构，可根据不同挤出成型需求快速更换对应口模。模型在材质渲染上做了区分处理：金属结构件采用哑光银灰金属材质还原机加工金属质感，加热段采用红棕色调的耐高温材质表现，安装底座采用磨砂金属质感区分功能部件，各连接螺栓、定位销等标准件均做了等比例还原，整体装配关系完全符合实际挤出机的装配逻辑。设计过程中围绕小产能实验场景做了参数适配，长径比设置为24，单位小时产能2.3公斤，配套动力2.2千瓦，可满足实验室小批量配方试制、小型型材挤出生产的使用需求，整体结构紧凑，传动路径清晰，各部件无干涉问题，可直接用于挤出机结构教学、方案展示、非标设备改型设计的参考使用。
