分体式砂型铸造模具结构设计

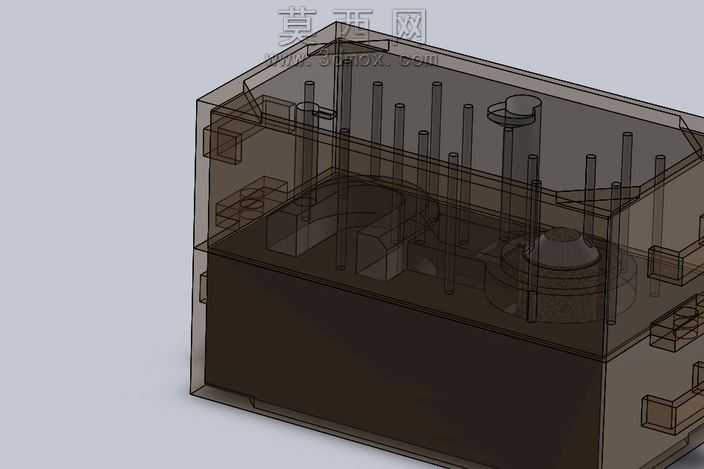

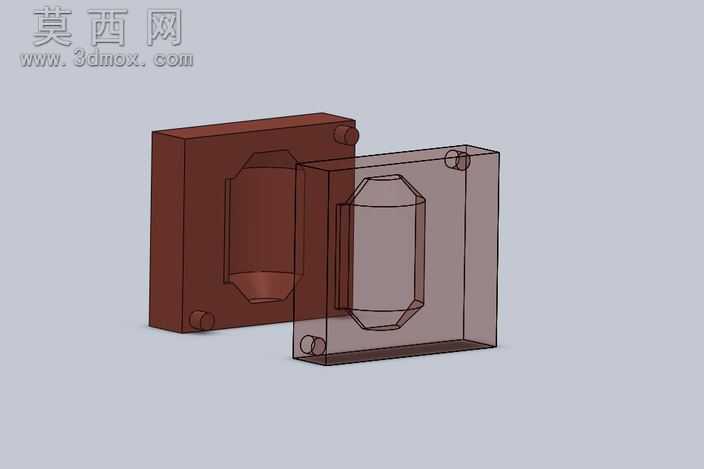

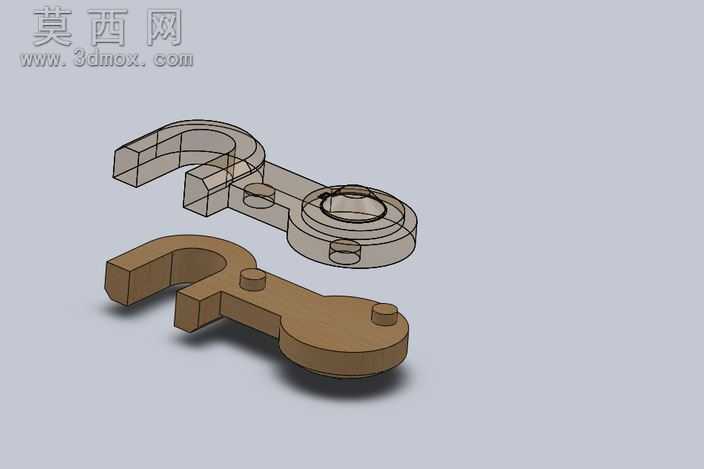

本套砂型铸造模具采用三维建模软件完成全参数化设计，整体采用上下模分体式结构布局，通过精准的分型面切割实现模腔的完整拆分，能够满足砂型铸造过程中起模操作的工艺需求，避免起模时破坏砂型型腔的完整轮廓。建模过程中首先完成目标铸件的实体造型，根据铸件的外形轮廓特征确定分型面的位置，将模具整体拆分为定模与动模两个独立模块，两个模块的贴合面做了平整度优化处理，保证合模时能够紧密贴合，防止浇注过程中出现跑火、飞边的问题。模具的定位结构采用圆柱销定位设计，在上下模的对应位置分别设置定位凸台与定位凹孔，合模时能够自动对齐，保证上下模型腔的同轴度与位置精度，避免铸件出现错型缺陷。材质表现上，定模部分采用不透明的棕褐色实体材质模拟金属模具的厚重质感，动模部分采用半透明的烟灰色材质，能够直观展示内部型腔的轮廓形状，清晰呈现出铸件的多棱边中空结构特征，方便设计阶段快速校验型腔形状与铸件尺寸的匹配度。结构设计上专门设置了独立的空气孔与长孔结构，这类结构看似冗余，实则是砂型铸造工艺的必要设计：空气孔能够在浇注金属液时快速排出型腔内的空气，避免铸件内部产生气孔、浇不足等缺陷；长孔结构则对应铸件的特殊成型部位，同时兼顾了砂芯的固定与排气功能，保证金属液填充过程中型腔内部压力平衡。整套模具的型腔轮廓完全贴合目标铸件的外形，边角处做了合理的工艺圆角处理，既能够减少砂型成型时的应力集中，避免砂型转角处出现掉砂问题，也能够让金属液填充时流动更加顺畅，减少铸件冷隔缺陷的产生。建模过程中对模具的开合行程、起模斜度都做了参数化校验，保证模具在实际生产中能够顺利完成起模、合模操作，整体结构简洁实用，完全符合砂型铸造的生产工艺要求，可直接用于相关铸造工艺的教学演示或实际生产的模具设计参考。
