大流量高扬程离心式水泵整机结构

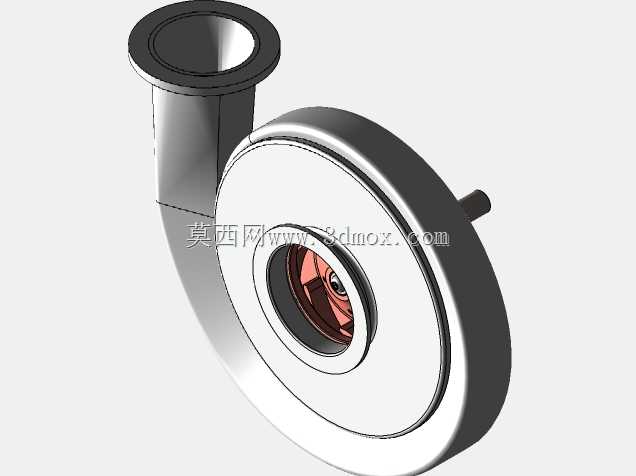

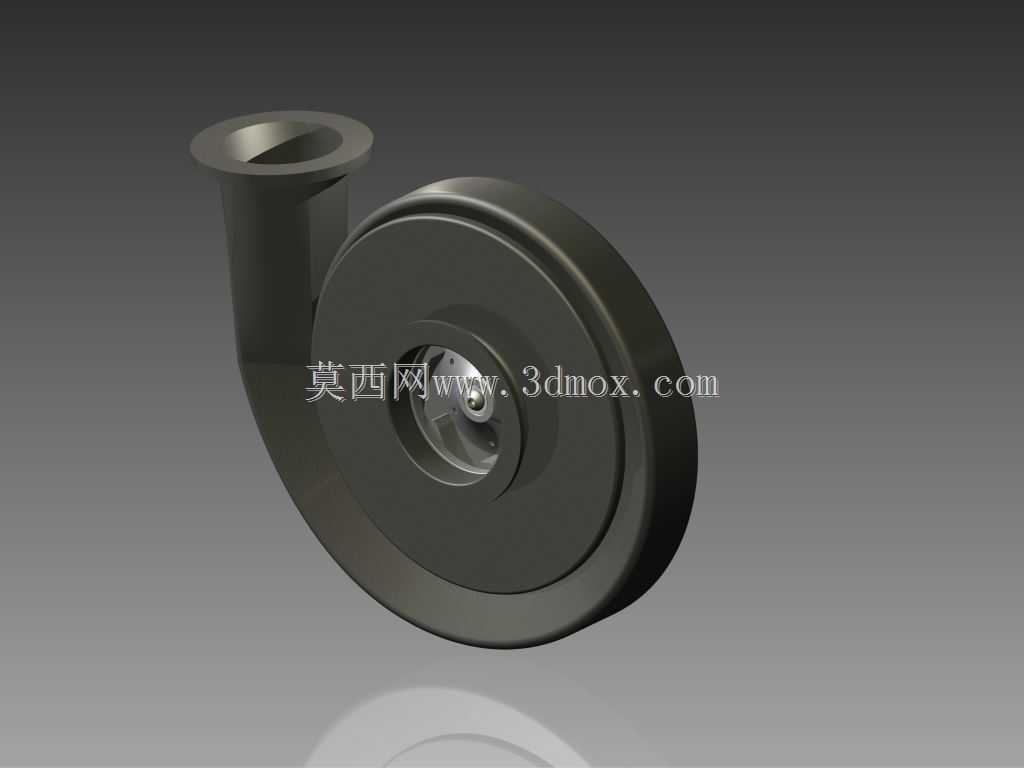

　　这套离心泵结构针对每小时一百吨输水流量、二十六米扬水高度的工况完成整机构型，蜗壳采用单侧轴向吸入、切向向上排出的布局，进水口配置标准对接法兰，可直接与厂区供水母管、农田灌溉输水管道或者建筑给排水立管完成法兰栓接，出水口沿蜗壳切线方向延伸出锥形扩散管，能够把叶轮甩出的高速水流动能逐步转化为静压能，降低管路出口的紊流损失。从结构设计逻辑来看，叶轮采用后弯式叶片构型，叶片流道顺着水流转向顺滑延展，运行时水流从轴向进入叶轮中心，在叶片带动下获得离心力沿径向甩出，汇入蜗壳流道后沿切线方向推送至出口，蜗壳的断面面积顺着水流走向逐步扩大，匹配流量沿程汇集的特性，避免流道内出现流速突变引发的水力冲击。

　　整机的安装边界围绕泵体圆形蜗壳的外轮廓预留检修空间，侧向伸出的出水管路向上抬升，安装时需要在泵体底座下方匹配混凝土承重基础，地脚螺栓的排布位置对应泵体下方的支撑脚，进水口法兰的对接端面与吸入管路保持同轴，避免管路偏心带来的附加载荷作用在泵壳上，出水口的法兰端面预留密封垫片安装槽，对接完成后可以承受额定扬程下的管路水压。在实际应用场景中，这类泵组可以承担中小型农田灌区的提水灌溉任务，把河道或者蓄水池的水提升至坡地灌渠，也可以接入工厂循环水系统，为冷却工位、换热设备持续输送循环冷却水，还能用于建筑施工场地的临时供水、市政管网的二次加压输水。结构设计阶段同步完成了叶轮与泵轴的配合定位，轴端的密封腔预留了机械密封的安装位置，

　　能够阻挡泵内高压水沿轴缝向外泄漏，泵体与泵盖的结合面采用止口定位，装配时可以保证蜗壳流道的对中精度，避免叶轮旋转时与泵壳内壁发生刮擦。整机的流道内壁做了顺滑过渡处理，没有突兀的凸台或者急转角，水流在流道内的流动阻力更低，运行时的振动和噪音也能得到有效控制，配套的驱动电机通过联轴器与泵轴直连，整体轴向尺寸紧凑，不需要额外配置复杂的变速传动机构，日常维护时拆开泵盖即可直接取出叶轮，清理流道内淤积的杂物或者更换磨损的密封件，运维拆装的流程十分简便。
