课程作业用简易冷冲压模具三维设计

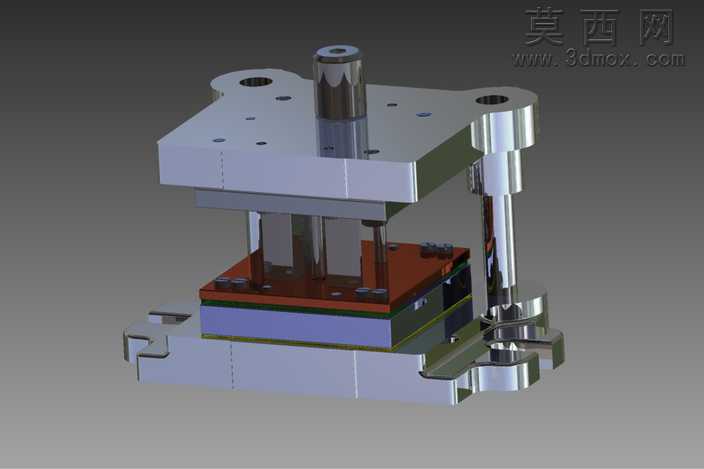

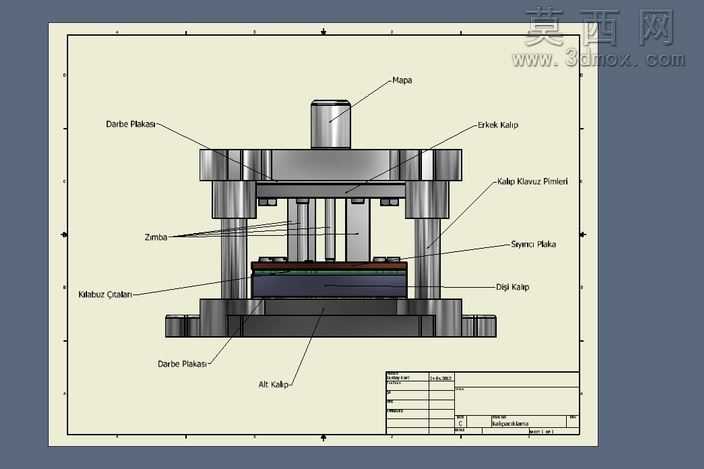

本作品为模具设计课程的课后作业三维建模成果，整体采用标准冷冲压模架结构搭建，建模过程中严格遵循冲压模具的基础装配逻辑，区分上模、下模两大功能模块完成各零件的参数化绘制。上模部分依次设置上模座、模柄、凸模固定板、卸料板结构，模柄采用标准带台肩结构，与上模座中心孔做同轴度配合约束，保证冲压过程中上模的运动对中精度；凸模采用台阶式固定结构，与固定板安装孔采用过渡配合约束，卸料板设置弹性让位间隙，模拟真实冲压过程中卸料弹簧的让位行程，卸料板与凸模的配合间隙控制在合理公差范围内，避免冲压过程中出现凸模啃伤卸料板的问题。下模部分依次设置下模座、凹模固定板、凹模、定位挡料结构，凹模刃口采用直壁带落料斜度的结构设计，与凸模的刃口间隙按照薄料冲压的常规参数设置，保证冲裁断面的质量符合基础设计要求；导柱导套组件采用滑动导向标准结构，分别安装在上模座与下模座的对角位置，装配时添加同轴度、滑动行程约束，模拟真实模具开合过程中的导向动作，避免上下模合模时出现刃口错位的问题。材质渲染阶段，针对不同零件的功能特性匹配对应材质：上下模座采用灰铸铁材质渲染，呈现哑光深灰金属质感；导柱导套、凸模、凹模采用合金工具钢材质渲染，添加淬火后的亮面金属反光效果；卸料板、固定板采用45号钢材质渲染，呈现半哑光的金属质感；紧固螺钉、销钉采用标准件材质渲染，添加镀锌层的淡蓝反光效果。设计过程中以还原真实冲压模具的基础结构为核心思路，作为首次模具设计的练习作品，未过度追求复杂的级进、复合功能，优先保证基础冲压动作的结构合理性，虽然部分细节结构未达到量产模具的工艺要求，但完整呈现了简易冷冲模的装配逻辑、零件配合关系与工作原理，可作为模具入门学习的参考案例，帮助初学者快速理解冲压模具各组成部分的功能与装配要求。
