带木质底座的间歇传动日内瓦装置

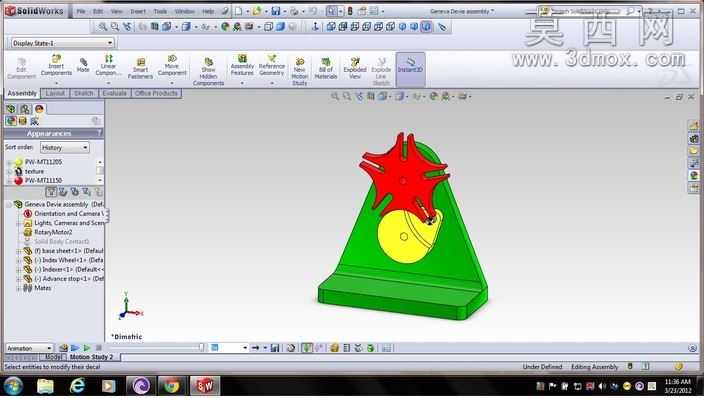

本作品为日内瓦间歇传动装置的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的公差配合规范，对槽轮、拨盘、定位弧面、支撑轴等核心传动部件逐一进行特征建模，保证各零件的装配干涉量控制在合理范围内，可直接用于后续的工程图导出与3D打印验证。渲染阶段采用Keyshot进行材质与光影调试，支撑底座部分赋予实木纹理材质，还原木质基座的温润质感，通过调整木纹走向、凹凸贴图参数模拟真实木材的自然纹理与细微表面瑕疵；金属传动部件分别赋予哑光钢与抛光金属材质，拨盘的驱动销做高亮金属处理，槽轮的槽口边缘做轻微倒角渲染，还原机械加工零件的真实边角特征；背景采用渐变深灰影棚环境，添加柔和的侧方主光与顶部补光，在底座下方投射出柔和的接触阴影，增强模型的空间立体感与真实感。结构设计上，该日内瓦装置采用立式支撑布局，木质底座分为下层承托板与上层立板两部分，立板上预留传动部件的安装轴孔，槽轮与拨盘同轴心装配在立板正面，拨盘转动时通过圆柱销带动槽轮完成间歇转位，拨盘上的锁止弧与槽轮的凹弧面配合，在间歇阶段实现槽轮的位置锁定，避免传动过程中出现晃动偏移。设计思路围绕经典日内瓦机构的教学演示与动画展示展开，除完成静态结构建模外，还在软件内添加了装配体运动仿真，设置拨盘为匀速旋转驱动件，定义各接触面的碰撞接触参数与摩擦系数，模拟真实传动过程中的运动状态，可直观展示槽轮每次转动固定角度、间歇停留的传动特性，既可以作为机械原理教学的演示模型，也可作为小型桌面机械摆件的设计参考，完整还原了日内瓦机构间歇传动的核心原理，各零件结构简洁合理，装配关系清晰，便于学习者理解间歇传动机构的工作逻辑与结构组成。
