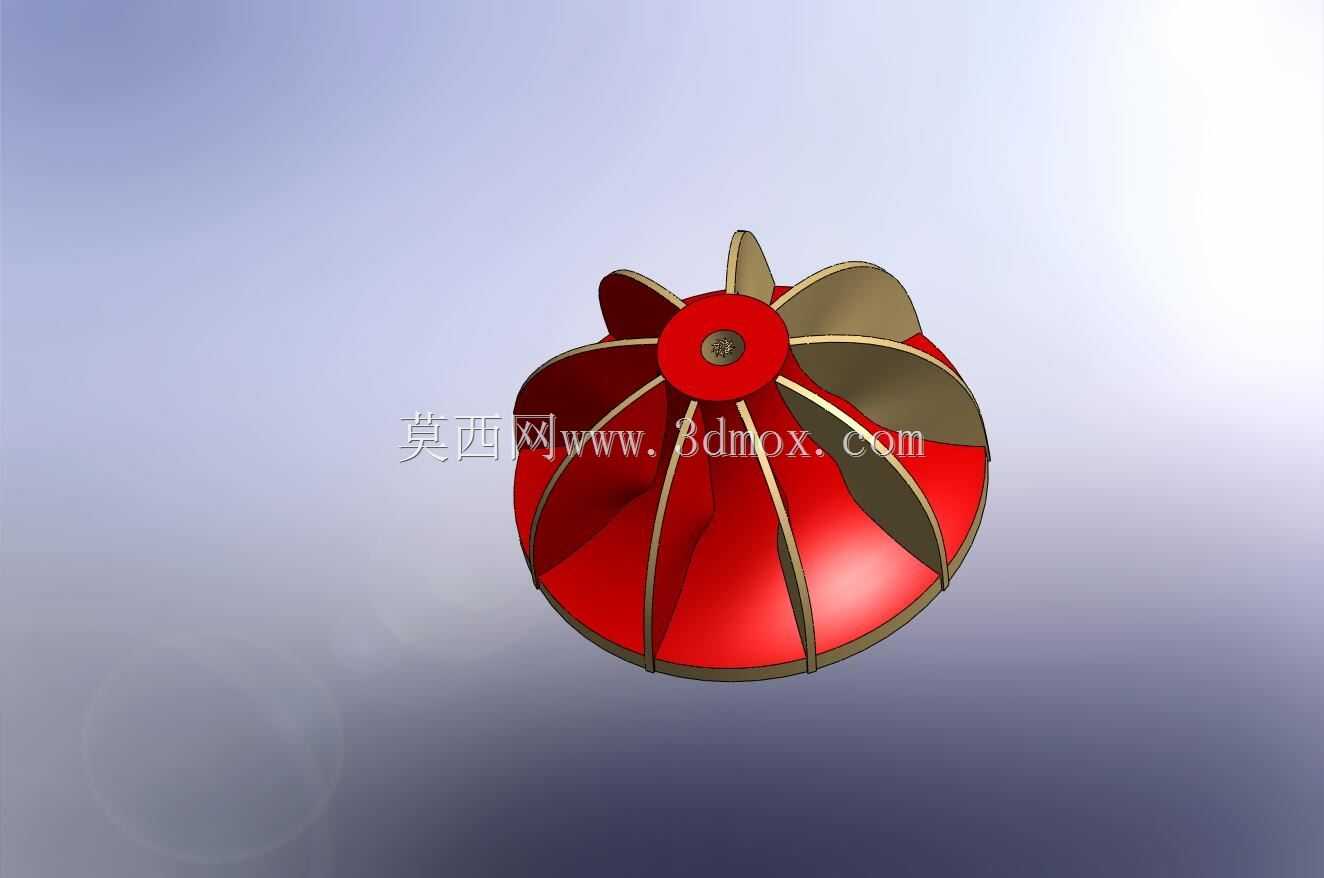

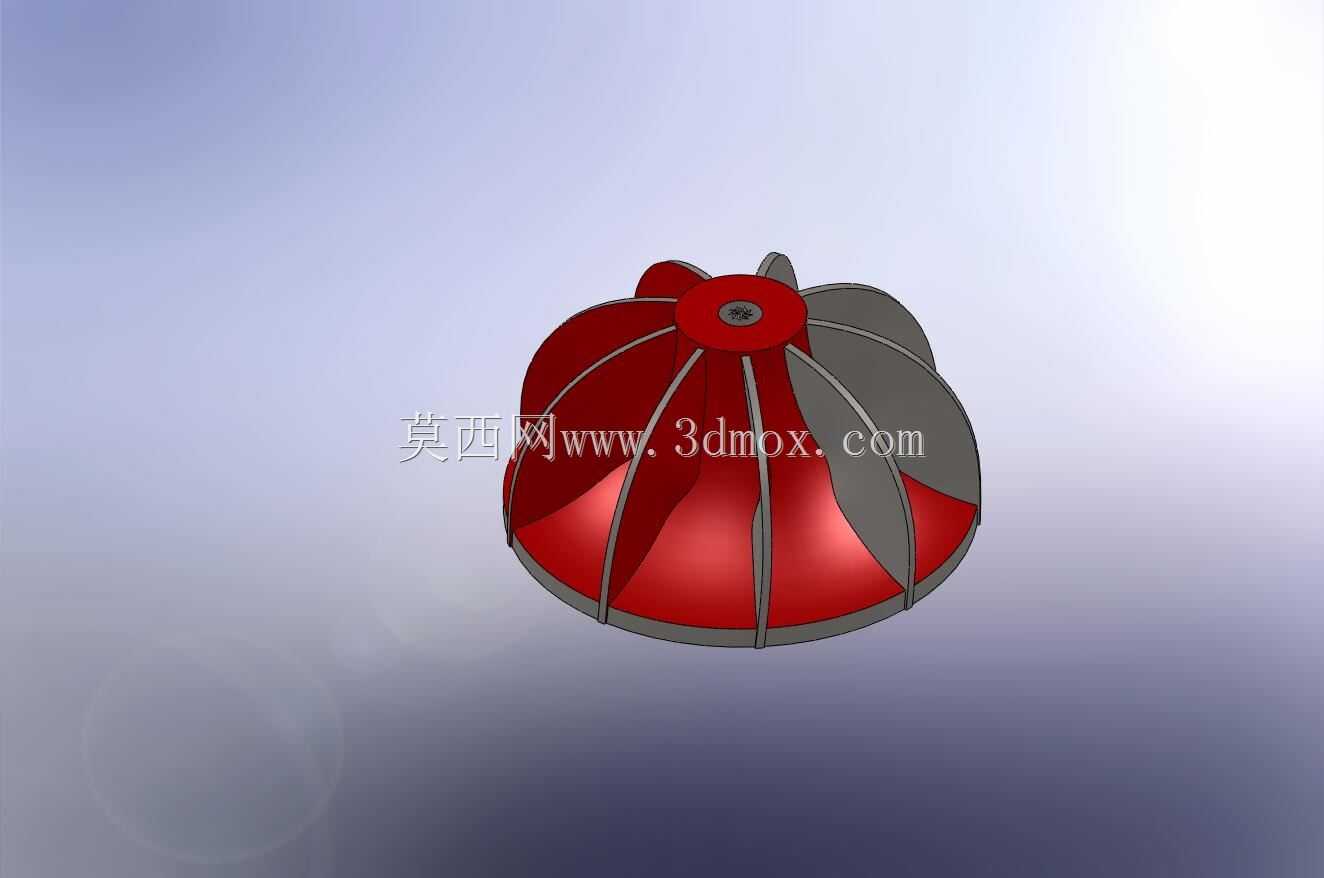

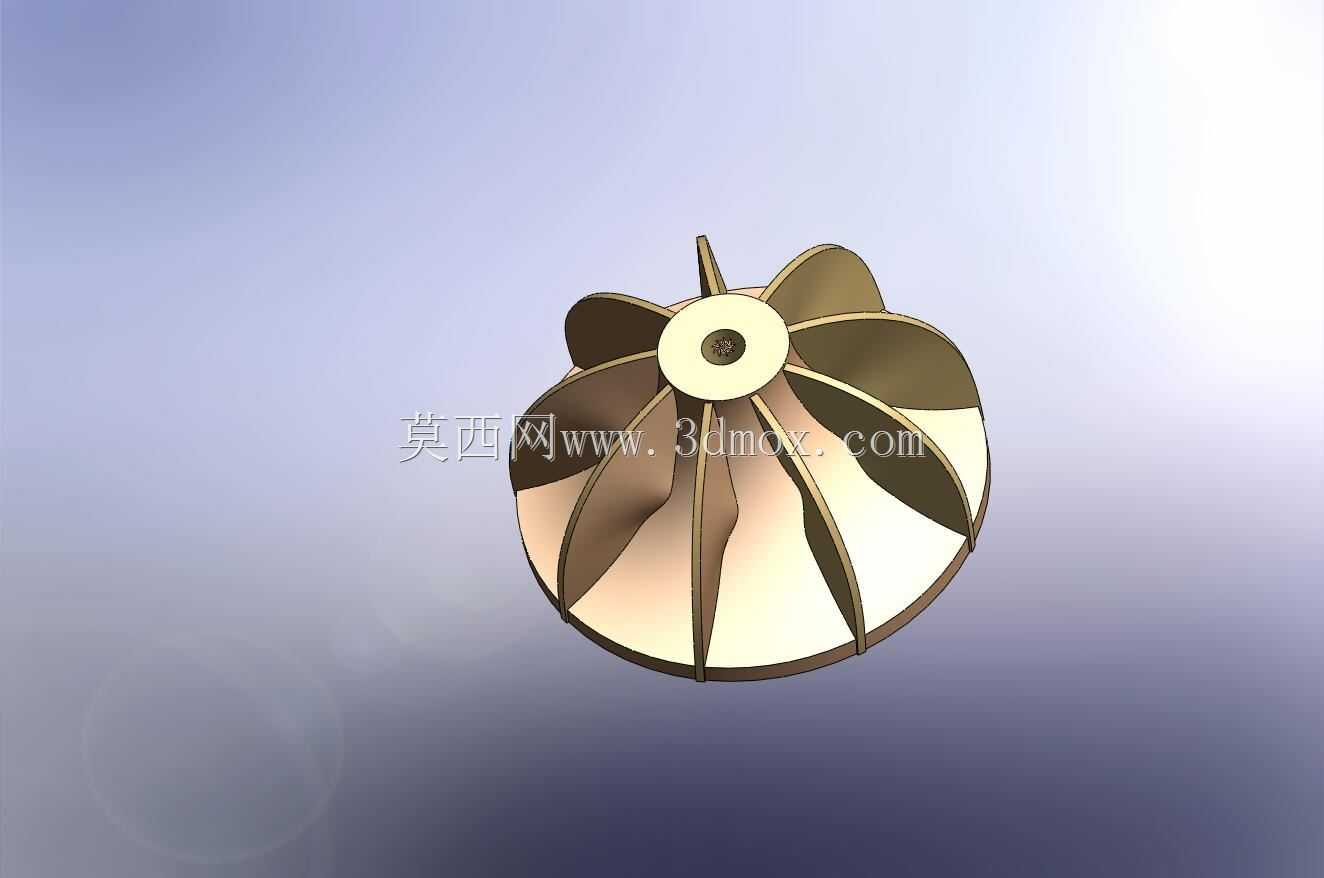

离心式压缩机径向半开式叶轮结构

　　在化工流程、空分设备、天然气输送、工业制冷等涉及气体增压输送的场景中，叶轮作为离心式压缩机的核心做功部件，其结构合理性直接决定整台设备的气动效率与运行稳定性。这款半开式径向叶轮的设计，首先匹配小流量高压比的工况需求，相比闭式叶轮，半开式结构省去了轮盖侧的密封间隙适配问题，在高转速运行工况下能承受更高的轮缘应力，适合单级压比要求在2.5-4之间的压缩单元使用。从结构设计逻辑来看，叶轮采用等厚圆弧叶片设计，叶片数选取兼顾气动载荷与流道阻塞比，相邻叶片间形成的渐扩型流道，能让进入叶轮中心的气体在随叶轮高速回转的过程中，持续获得离心力赋能，同时沿流道径向流动过程中完成动能到压力能的初步转换，叶片前缘做了小圆角修型，

　　能降低进气冲角带来的入口流动损失，避免小流量工况下过早出现旋转失速。叶轮中心的轮毂孔采用基孔制配合设计，孔位预留了键槽安装空间，装配时可通过平键传递主轴扭矩，轮毂端面设计有定位止口，能与主轴轴肩实现轴向定位，保证叶轮装配后的端面跳动量控制在0.02mm以内，避免高转速下出现不平衡振动。叶片与轮盘的连接位置采用大圆角过渡，避免应力集中，在15000rpm的额定工作转速下，该过渡区域的最大等效应力可控制在材料屈服强度的60%以内，满足连续运行的疲劳强度要求。从安装边界来看，叶轮轮盘的外径尺寸适配对应机壳的扩压器入口宽度，安装后叶片顶部与机壳内壁的间隙控制在叶轮直径的千分之三到千分之五之间，间隙过大会导致叶顶泄漏量增加，拉低整机效率，

　　间隙过小则可能因为热膨胀、转子振动出现刮蹭故障。这款叶轮的流道型线经过反复迭代，叶片出口安装角选取后弯式角度，相比径向直叶片能获得更宽的稳定工况范围，在进气参数波动的场景下也能保持较好的增压效果，不会轻易进入喘振区间。实际应用中，这类叶轮常搭配无叶扩压器使用，叶轮甩出的高速气流进入扩压器后进一步减速增压，最终通过蜗壳收集输送到下游管网。建模过程中，叶片的曲面造型采用放样特征生成，轮盘部分采用旋转凸台特征完成，所有棱边都做了适配工况的倒角处理，既减少应力集中，也能降低流道内的气流摩擦阻力。需要注意的是，这类叶轮在装配前必须做动平衡校正，平衡等级要达到G2.5以上，避免高转速下的不平衡力引发转子系统共振，

　　和主轴装配时要保证锁紧螺母的预紧力符合设计要求，防止运行过程中叶轮出现轴向窜动。在空气分离设备的原料空气压缩单元、天然气长输管线的增压站、工业冷冻系统的冷媒压缩回路中，这类结构的叶轮都有广泛应用，其结构强度冗余充足，气动性能适配多数中小流量高压比的压缩工况，相比三元闭式叶轮加工难度更低，在常规数控铣床上即可完成叶片型面的加工，制造成本更可控，同时维护过程中不需要清理轮盖侧的结垢，在含尘量稍高的气体压缩场景中适应性更强。
