艾伦布拉德利工业控制模块三维建模作品

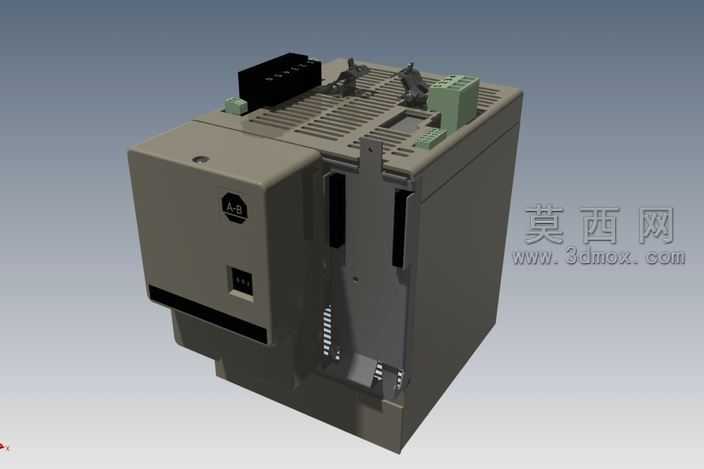

本作品为艾伦-布拉德利系列工业控制模块的三维建模成果，建模过程依托主流三维设计软件完成，全程遵循工业产品建模的严谨规范，从实物测绘的尺寸基准出发，逐步搭建产品的整体结构框架。建模初期先对模块的整体外轮廓进行精准定位，确定主体壳体的长宽高比例与安装基准面，保证整体尺寸与实物的公差控制在合理范围内，还原工业器件的严谨属性。主体壳体部分采用实体建模与抽壳工艺结合的方式，还原壳体表面的散热格栅结构，每一条格栅的间距、深度、倾斜角度都参照实物细节进行排布，既还原外观特征，也体现工控模块散热结构的设计逻辑。壳体表面的品牌标识区域做了凹陷与标识贴合处理，还原实物的标识印刷质感，侧面的插拔接口槽位做了精准的开槽处理，槽位内部的卡扣结构、导向筋位都逐一建模还原，保证接口部分的结构完整性，还原实际产品的插拔装配逻辑。顶部的接线端子部分，区分了不同功能的端子模块，黑色的电源端子、绿色的信号端子分别建模，还原端子的接线孔位、固定卡扣、标识凹槽等细节，端子与主体壳体的装配位置做了贴合校验，保证装配关系符合实际产品的安装逻辑。材质渲染阶段，主体壳体采用工业哑光浅灰塑料材质，调整材质的粗糙度与反光度，还原工控器件外壳的磨砂质感；顶部端子部分分别赋予黑色阻燃塑料与绿色工程塑料材质，区分不同功能部件的材质差异；金属安装挂耳部分赋予拉丝金属材质，还原金属部件的质感与安装结构的金属属性。渲染过程中搭建了柔和的工业展示场景，采用三点布光方式，主光勾勒产品主体轮廓，辅光消除暗部死黑，补光突出表面细节与材质质感，最终渲染图清晰展现模块的整体外观与结构细节。设计思路上以还原实物的工业属性为核心，兼顾外观还原度与结构准确性，既保证视觉上与实物高度一致，也保留了产品各部件的装配结构逻辑，可用于工控产品展示、装配教学、场景搭建等相关用途，建模过程中对工业塑料件的细节处理、装配结构的还原都遵循工业设计的规范，准确呈现艾伦布拉德利工控模块的产品特征。
