艾伦布拉德利Kinetix系列分流模块三维结构

　　在工业伺服驱动系统的柜内集成场景中，这类分流模块承担着多轴驱动系统的动力分流、母线电压分配的核心作用，是Kinetix 6000/6200/6500系列多轴伺服系统组网时不可或缺的配套组件，适配230V与460V两个电压等级的交流供电场景，广泛应用于自动化生产线、机床伺服控制、包装设备多轴联动系统的电气柜内部安装。从实际工程应用来看，该模块直接对接伺服系统的直流母线回路，能够将统一输入的母线动力分配给相邻的多个伺服驱动单元，同时集成了分流制动的相关回路，在伺服轴快速制动产生回馈能量时，配合制动电阻完成能量泄放，避免母线电压过冲损坏驱动器件。

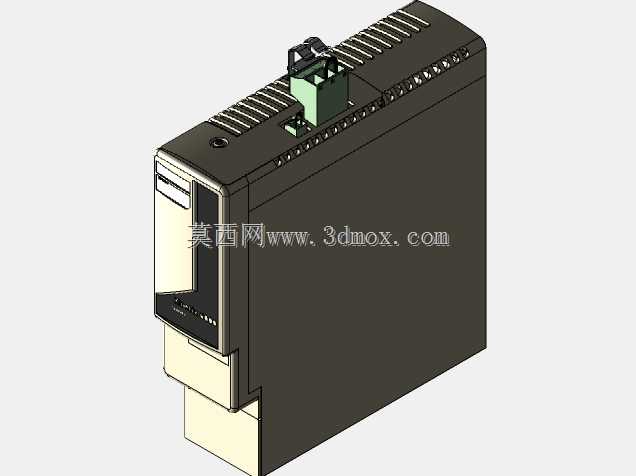

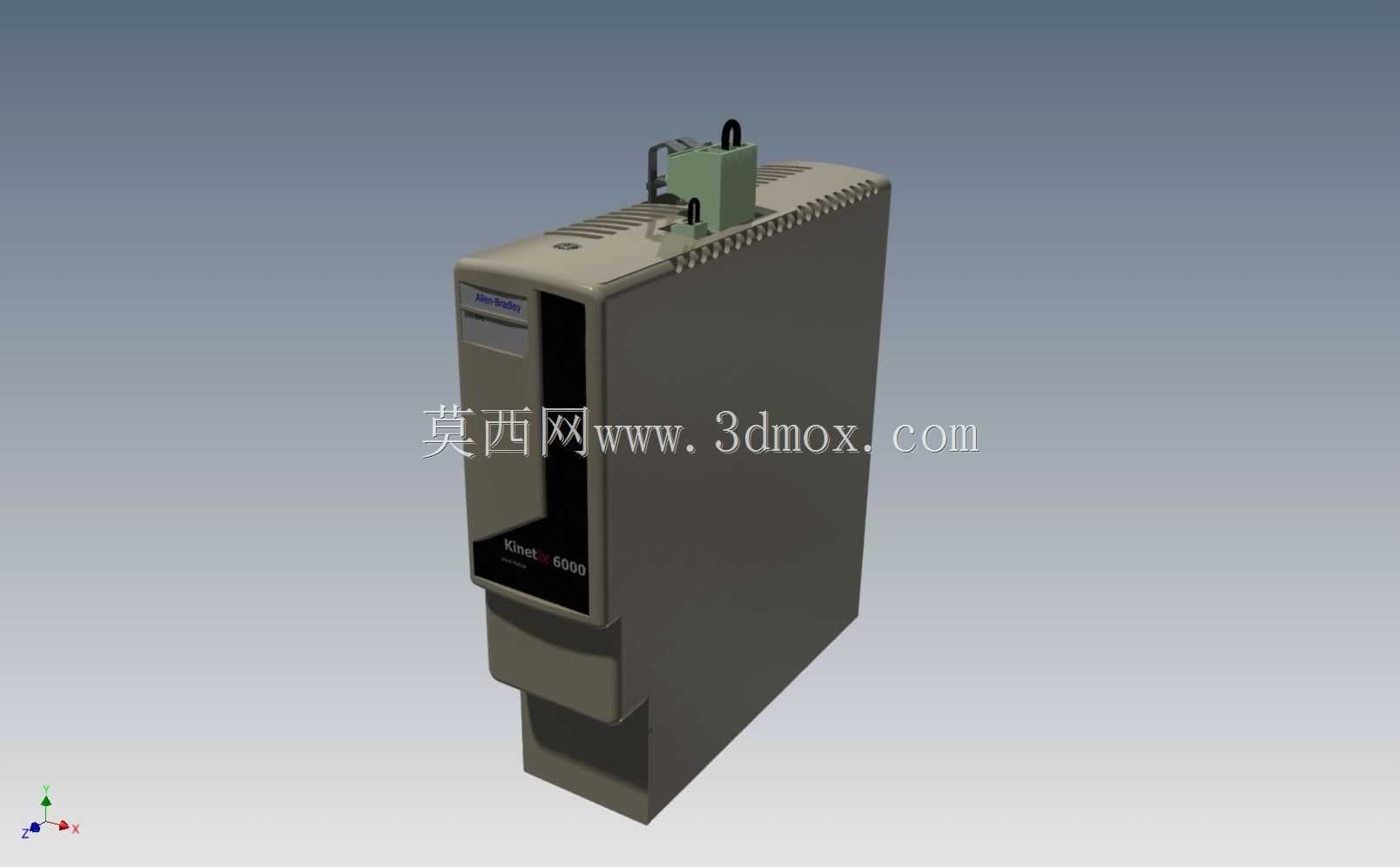

　　从结构设计思路上，该模块采用了标准的柜内导轨安装式外形，整体为长方体立式结构，外壳采用阻燃工程塑料注塑成型，正面预留了品牌标识与型号标注区域，顶部设置了动力接线端子与状态指示窗口，侧面设计了与同系列伺服驱动单元对接的插接式连接结构，无需额外的跨接线缆即可完成相邻模块间的母线连接，大幅减少柜内布线工作量。模块的安装边界完全匹配标准DIN电气安装导轨的尺寸要求，宽度方向占用的柜内空间经过优化，在多模块并排安装时不会出现空间干涉，深度方向预留了接线操作的手部空间，接线端子的排布符合电气安全间隙要求，不同电压等级的接线端之间设置了绝缘隔离筋，避免安装时误触引发短路。

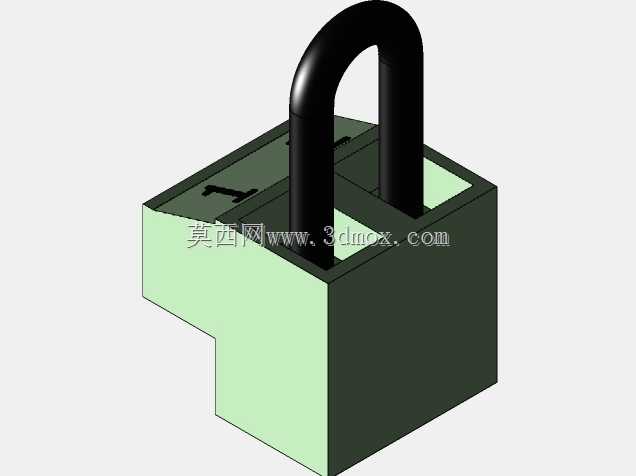

　　外形细节上，模块顶部的接线端子采用了防松式螺钉压接结构，能够适配不同线径的动力线缆，端子旁印有清晰的线序标识，安装时无需额外查阅手册即可完成接线；模块侧面的互联接口采用了镀金接触件，保证长期运行下的接触可靠性，避免因柜内振动、温度变化导致的接触不良问题；外壳表面设置了均匀的散热格栅，模块内部功率器件产生的热量能够通过格栅自然对流散出，在密闭电气柜的常规温升环境下可长期稳定运行，无需额外加装散热装置。

　　在设备选型配套时，该模块需要与对应电压等级的Kinetix系列伺服驱动单元匹配使用，230V规格适配低压三相交流供电的中小型伺服系统，460V规格适配高压供电的中大型多轴伺服系统，安装时需要在模块两侧预留足够的通风间隙，避免相邻模块的热量累积影响运行稳定性。建模过程中完整还原了模块的所有安装接口、接线端子位置、外形凸台与卡扣结构，可直接用于电气柜的三维布局布线设计，提前校验柜内安装空间、线缆折弯半径是否满足要求，也可用于伺服系统的虚拟调试场景，直观展示整套驱动系统的排布方式。

　　从实际运维角度，该模块的插拔式结构设计支持不停柜更换相邻驱动单元时的快速拆装，无需拆除整个母线回路的接线，降低设备停机维护的时间成本；外壳的卡扣结构与导轨锁件配合牢固，在设备运输、运行振动场景下不会出现松脱移位，所有外露的金属部件都做了接地处理，满足工业电气设备的安全防护要求。模块的重量经过合理控制，不会对安装导轨造成额外的负载压力，多模块并排安装时的整体受力均匀，长期使用不会出现导轨变形的问题。
