艾伦布拉德利以太网IP安全速度控制模块

　　在工业自动化产线的安全控制回路搭建过程中，这类集成以太网IP通讯能力的安全速度控制模块，是连接伺服驱动系统与上层安全PLC的核心交互节点，常被部署在汽车焊装线、锂电卷绕设备、包装机械的运动控制单元中，负责在设备运行过程中实时监测轴系转速，当触发安全门触发、光幕遮挡、急停触发等安全事件时，可在毫秒级周期内完成速度阈值校验与安全扭矩切断信号输出，避免设备超速运行带来的机械碰撞、人员卷入风险。

　　从结构设计角度看，该模块采用标准的机架式插装外形，整体壳体采用阻燃级PC+ABS合金注塑成型，表面做细咬花处理，既可以提升装配时的握持摩擦力，也能在工业现场多粉尘、轻度油污的环境下减少污渍附着。模块前端预留的卡扣结构与导轨安装槽匹配标准DIN导轨安装尺寸，安装时只需将模块背部卡槽对齐导轨上沿，按压底部卡扣即可完成固定，相邻模块间通过侧边的金手指接插件完成背板总线通讯，无需额外布设通讯线缆，可大幅缩减柜内布线工时。模块顶部的散热格栅采用斜向错位开孔设计，开孔角度经过反复调整，既可以保证内部功率器件的对流散热效率，避免长时间满负载运行时芯片过热触发降频保护，又能防止现场施工时的金属碎屑、导线头直接掉入模块内部造成短路故障。

　　模块正面的状态指示区域采用分层布局，最上方为模块电源指示灯，正常运行时显示常亮绿色，出现硬件故障时切换为红色闪烁状态；中间区域为安全通道状态灯，每一路安全输入、输出通道对应独立的双色指示灯，调试人员无需连接编程软件即可通过灯组状态快速判断通道通断情况，大幅缩短现场故障排查时间。下部的RJ45以太网接口采用带屏蔽层的加固设计，接口周围做了加厚凸台防护，可承受频繁插拔带来的冲击力，接口内置的网络变压器可实现2KV的浪涌防护，适配工业现场复杂的电磁干扰环境，保证以太网IP通讯的稳定性，避免通讯丢包导致的安全功能误触发。

　　在功能逻辑设计上，该模块内置双通道安全速度监测回路，两路监测电路独立采集编码器反馈的脉冲信号，交叉校验转速数据，当任意一路监测到实际转速超过预设的安全速度阈值时，会立即切断安全输出回路，同时通过以太网IP总线向上层控制系统上传故障代码，整个响应过程不依赖主控制器程序运行，满足SIL3等级的功能安全要求。模块支持的安全速度监控模式覆盖安全限速、安全零速、安全方向监控等多种场景，可根据不同设备的工艺需求灵活配置参数，比如在设备调试模式下，可将安全速度阈值设置为每分钟20转，保证调试人员进入设备危险区域时，设备仅能以极低速度点动运行，兼顾调试效率与人员安全；在设备正常生产模式下，可切换为超速监控模式，当电机转速超过额定转速的110%时立即触发安全停机，避免机械结构因超速过载损坏。

　　从安装边界尺寸来看，模块的宽度适配标准PLC机架的槽位宽度，深度方向预留了足够的接线空间，安装后柜内前后方向不会与线槽、接线端子产生干涉，模块的接线端子采用可插拔式弹簧端子，接线时只需用螺丝刀按压端子上方的解锁片，插入导线后松开即可完成固定，相比传统螺丝端子抗震能力更强，在设备长期运行产生振动的工况下，不会出现接线松动导致的信号中断问题。模块侧面的接地端子采用M3规格的铜质螺丝，安装时需将接地片与柜内接地排可靠连接，可有效泄放静电与浪涌电流，提升模块在强电磁干扰环境下的运行稳定性。

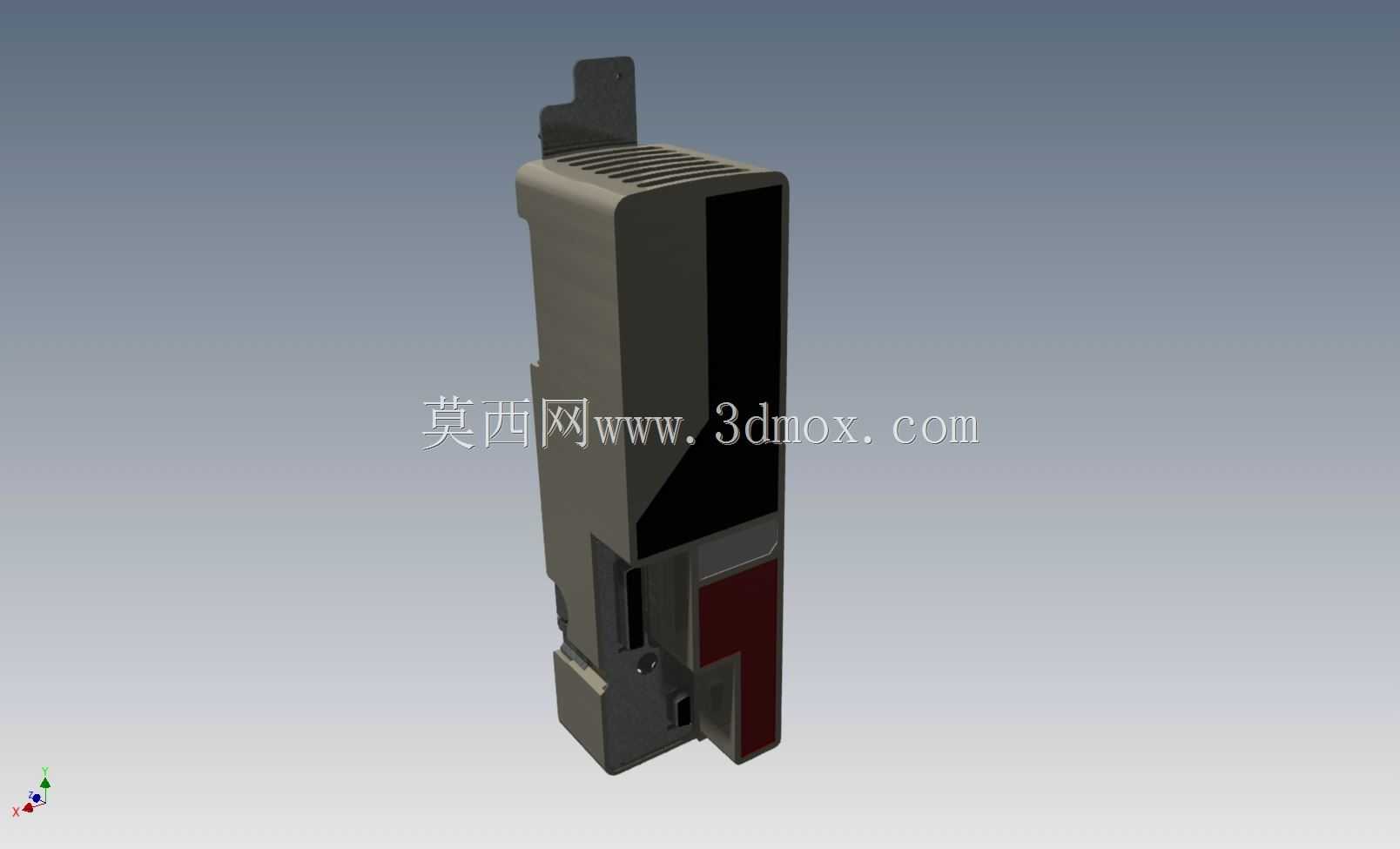

　　在实际选型应用过程中，设计人员需要根据受控轴的数量、编码器输出信号类型、安全功能等级要求匹配对应的模块参数，同时在三维布线阶段需要提前预留模块前方的操作空间，保证状态指示灯可见、网线插拔操作顺畅，避免与柜内其他元器件产生装配干涉。该模块的三维模型完整还原了壳体细节、安装卡扣位置、接口尺寸、指示灯布局，可直接用于电气柜的三维布局设计，帮助设计人员在虚拟装配阶段提前验证安装空间是否充足，减少现场安装时的干涉返工问题。
