平行轴啮合大齿轮与小齿轮传动组件

　　这套平行轴布置的啮合齿轮组件，是机械传动系统里最基础也最核心的动力传递单元，在各类需要定传动比减速、增扭或者转速匹配的设备里都能见到它的身影，从常规的输送线驱动端、机床进给箱，到小型农机的动力传输段、轻工设备的动力分配结构，这类平行轴圆柱齿轮传动都是可靠性经过长期验证的成熟方案。

　　从实际使用场景来看，这套大小齿轮搭配的结构，核心作用是在两根空间平行的转轴之间实现稳定的动力传递，通过两个齿轮的齿数差来匹配输入与输出端的转速、扭矩参数，满足不同执行端的动力需求。设计这类齿轮组件的时候，首先要确定的是传动比参数，再根据传递的额定扭矩核算齿轮的模数、齿宽，确保轮齿接触强度、弯曲强度都能覆盖设备运行时的峰值载荷，避免出现断齿、齿面过早点蚀的问题。

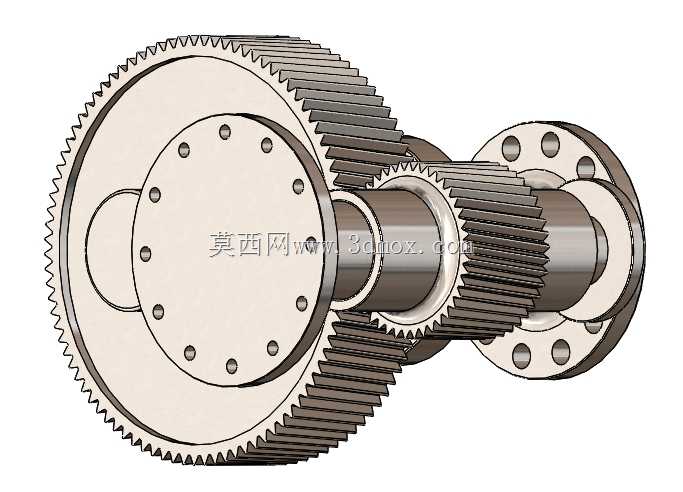

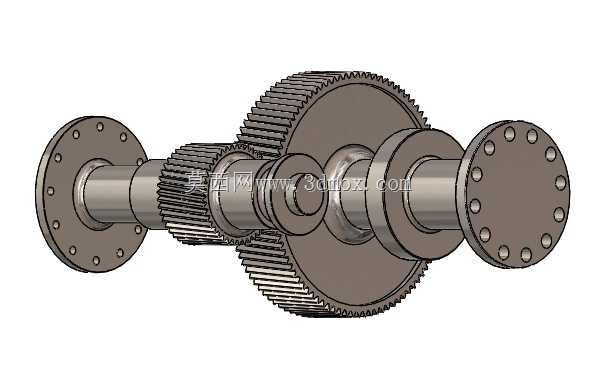

　　结构上这套组件采用的是圆柱斜齿结构，相比直齿圆柱齿轮，斜齿啮合的时候是渐进式接触，重合度更高，传动过程中的冲击、噪音都会明显降低，更适合中高速、载荷有小幅波动的传动场景。两个齿轮分别和对应的传动轴做了集成式设计，轴段上预留了轴承安装位、轴肩定位结构，装配的时候可以通过轴肩对轴承、齿轮做轴向定位，不需要额外加装过多的定位套，能有效压缩传动组件的轴向安装尺寸，让整个传动箱的结构更紧凑。

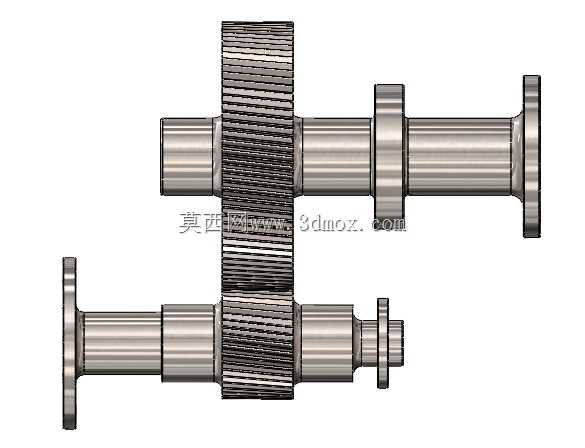

　　安装边界方面，两根平行轴的中心距是这套组件最核心的安装参数，加工传动箱轴承孔的时候必须严格控制中心距的公差，同时保证两根轴的平行度误差在允许范围内，否则会出现轮齿偏载、局部磨损加剧的问题，直接缩短齿轮的使用寿命。轴端的法兰结构是用来和外部动力输入端、负载输出端做连接的，法兰上的连接孔位做了等距分布设计，装配的时候可以通过止口保证同轴度，避免连接后出现轴系跳动超标的情况。

　　设计过程中还要考虑润滑路径的预留，齿轮啮合位置需要保证润滑脂或者润滑油能顺利到达齿面，轴段上的轴承位也要预留润滑通道，避免高速运转时出现干磨。轮齿的齿向、齿形都做了对应的修形处理，用来抵消装配误差、轴系受载变形带来的啮合偏移，让齿面载荷分布更均匀，即使在满载荷运行的状态下，也能保证传动的平稳性。这类齿轮组件的轴类零件在加工的时候，要注意各轴段的同轴度公差，尤其是轴承安装位和齿轮安装位的径向跳动要控制在精度范围内，否则装配后会出现运转卡滞、振动超标的问题。

　　在设备选型适配的时候，要先核对这套组件的额定传递扭矩、最高允许转速是否匹配实际工况，还要确认轴端的连接尺寸、中心距是否和现有传动箱的安装空间匹配，避免出现装配干涉的问题。日常运维中，这类齿轮结构最需要关注的是齿面磨损情况和润滑状态，定期检查齿面有没有点蚀、胶合的痕迹，及时更换润滑介质，就能大幅延长整套传动组件的使用寿命，减少设备停机维护的频次。
