模块化带式物料输送设备结构模型

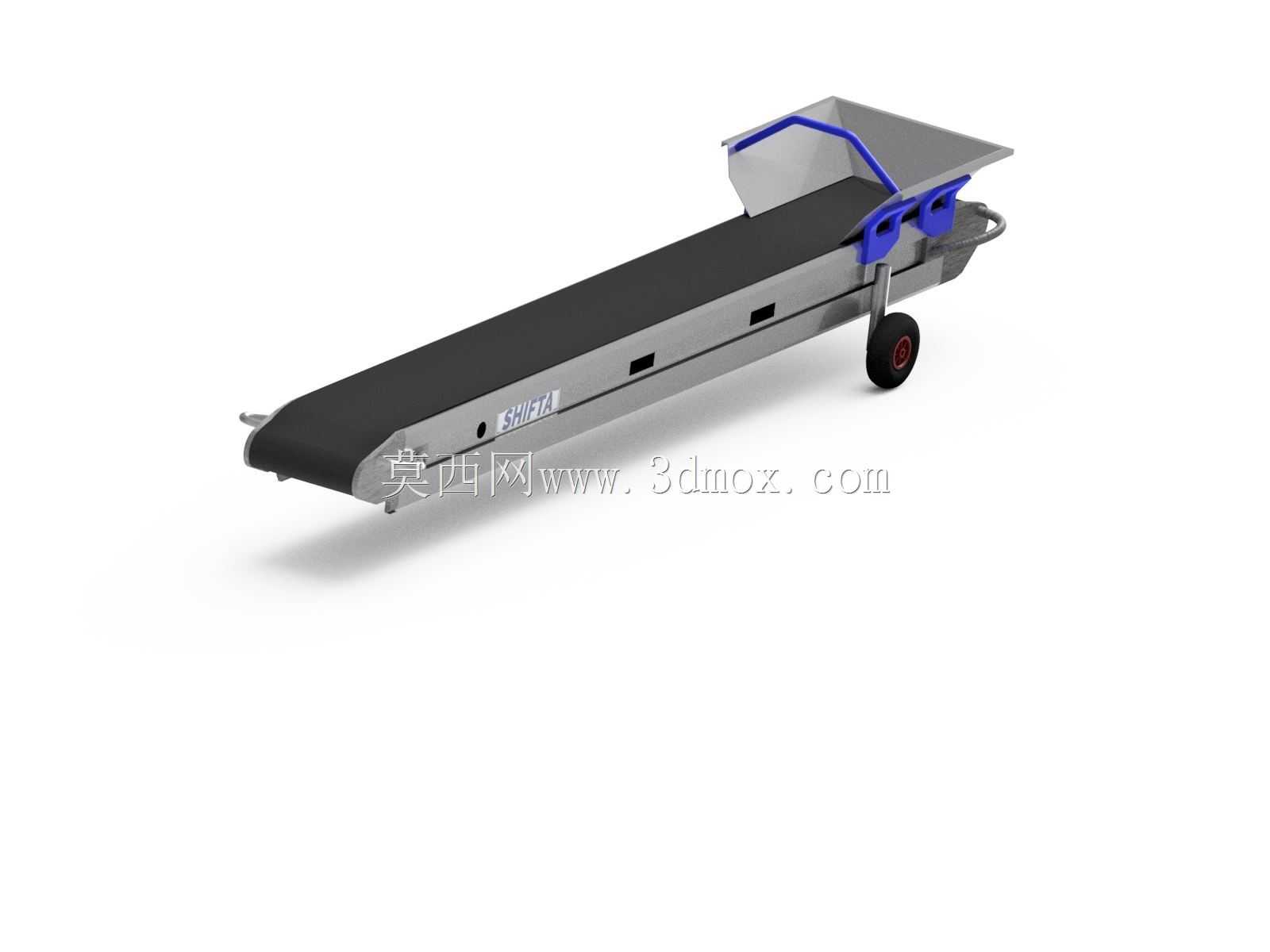

　　这款模块化带式输送设备的三维结构，核心面向零散物料短途转运、工位间物料传递、小型作业现场散料输送的场景搭建需求，区别于固定安装的长距离带式输送线，该结构采用模块化拼接思路，可根据现场作业的实际长度需求、输送角度需求快速组合调整，适配装修现场建筑垃圾转运、小型加工车间工件周转、农资物料装卸、散包装货物短距离移运等多种非固定工位的输送作业。从结构设计逻辑来看，模型还原了设备的核心组成部分：承载段采用平型带面作为物料承载载体，带面下方设置分段式支撑框架，避免长距离带面空载或承载时出现下挠变形，框架主体采用薄壁型材拼接，在保证结构刚性的前提下控制整体自重，方便单人移位调整；进料端设置扩口式导料槽，导料槽两侧做圆弧翻边处理，

　　既可以引导散状物料顺利落至带面中心，避免物料撒漏，也能减少人工上料时的磕碰风险；设备出料端做斜切收边处理，可直接对接周转箱、料斗或者下一作业工位的接料口，减少物料下落的落差扬尘与磕碰。移动支撑部分的设计兼顾了固定作业与移位需求，设备一端设置带刹车的万向脚轮，另一端设置可调节高度的支撑支腿，作业时可通过支腿调整输送段的倾斜角度，适配不同高度差的接料点位，脚轮的存在让设备在作业点位切换时无需吊装，单人即可推动移位，适合作业点位频繁变动的零散施工场景。带面驱动部分采用端部滚筒驱动结构，驱动端集成了张紧调节机构，可通过端部的调节螺栓调整带面张紧度，纠正带面跑偏问题，无需拆解主体框架即可完成日常的张紧维护；两侧的防护结构采用快装式设计，

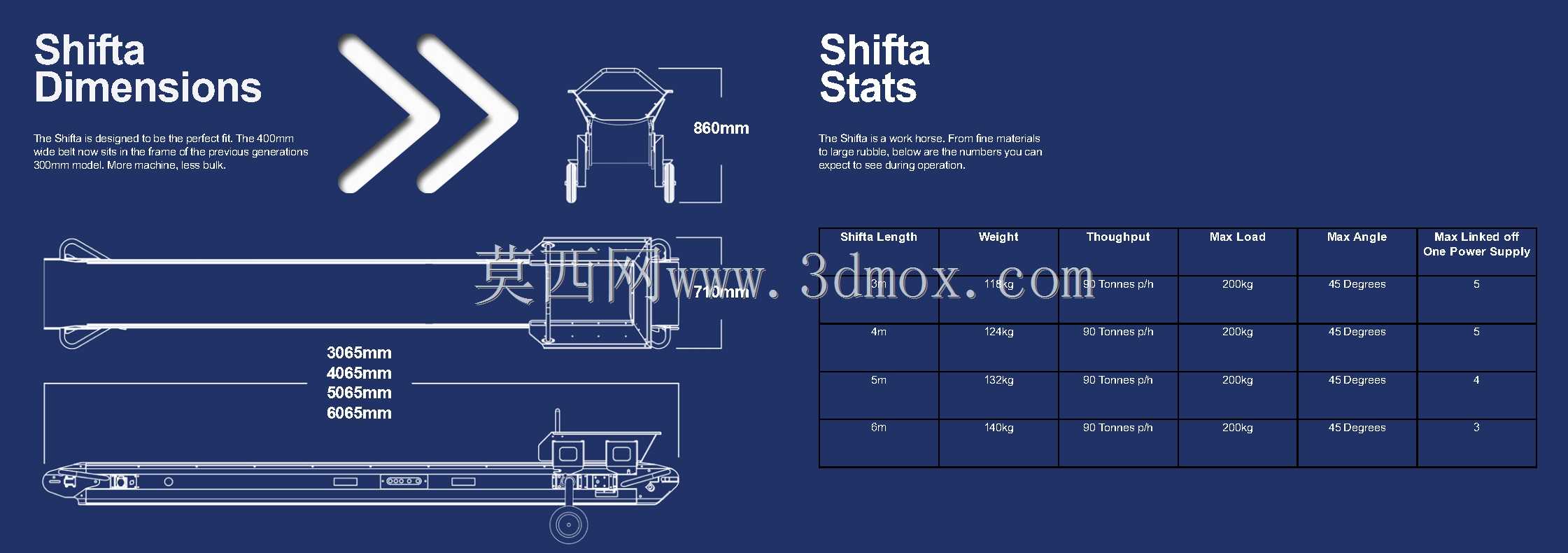

　　可根据输送物料的类型选择安装挡边或者拆除防护，当输送颗粒状、小块状散料时加装挡边可避免物料从带面两侧滑落，输送整箱、规整工件时可拆除挡边适配更宽的物料尺寸。从安装边界尺寸来看，模型还原的单段基础模块长度适配常规小型作业场景的输送距离，整体宽度控制在窄幅范围内，可通过狭窄的楼道、车间通道、施工门洞，无需拆分即可完成场内转场；设备的进料端高度适配人工上料的舒适作业高度，无需额外搭建上料平台，出料端高度可在一定范围内调节，覆盖从地面周转箱高度到小型设备接料口的常规高度区间。在实际选型参考中，该结构的模块化设计思路可直接用于轻型输送设备的方案设计，建模时还原的各部件装配关系可直接用于干涉检查、作业空间模拟，比如在做车间布局规划时，

　　可直接调用该模型模拟工位间的物料输送路径，验证通道宽度、转弯半径、接料高度的匹配性，避免现场安装时出现尺寸干涉；针对不同的物料特性，还可在该基础结构上调整带面材质，比如输送易滑的整箱物料时更换防滑带面，输送有磨损性的散料时更换耐磨带面，框架部分的型材规格也可根据实际承载需求做等比例放大或缩小，适配从几十公斤到数百公斤的不同承载等级需求。设备的整体重心经过合理分配，当调整到最大倾斜角度时，重心仍落在支撑脚轮与支腿的支撑多边形范围内，满载作业时不会出现倾翻风险，支腿底部设置防滑垫，在光滑地面作业时也能保证整体稳定性，无需额外打膨胀螺栓固定，真正实现随用随移、快速部署的使用需求。
