可移动草皮卷转运承载架结构设计

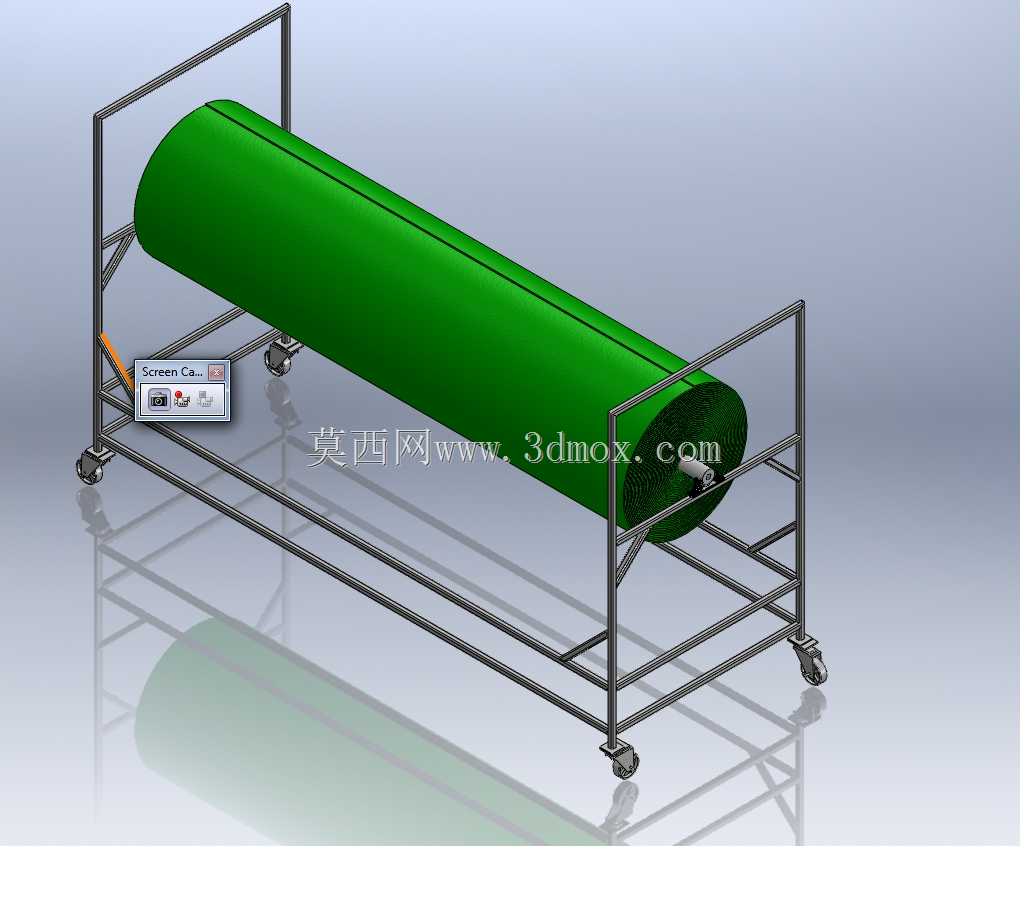

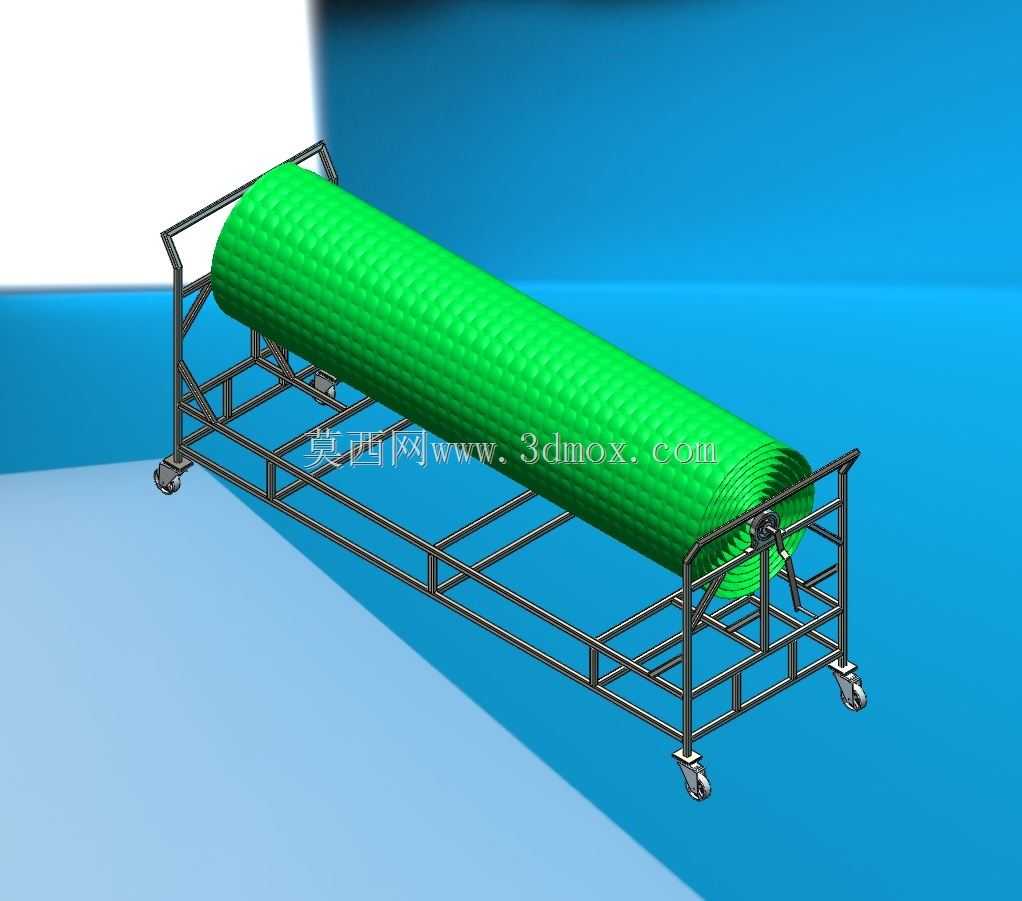

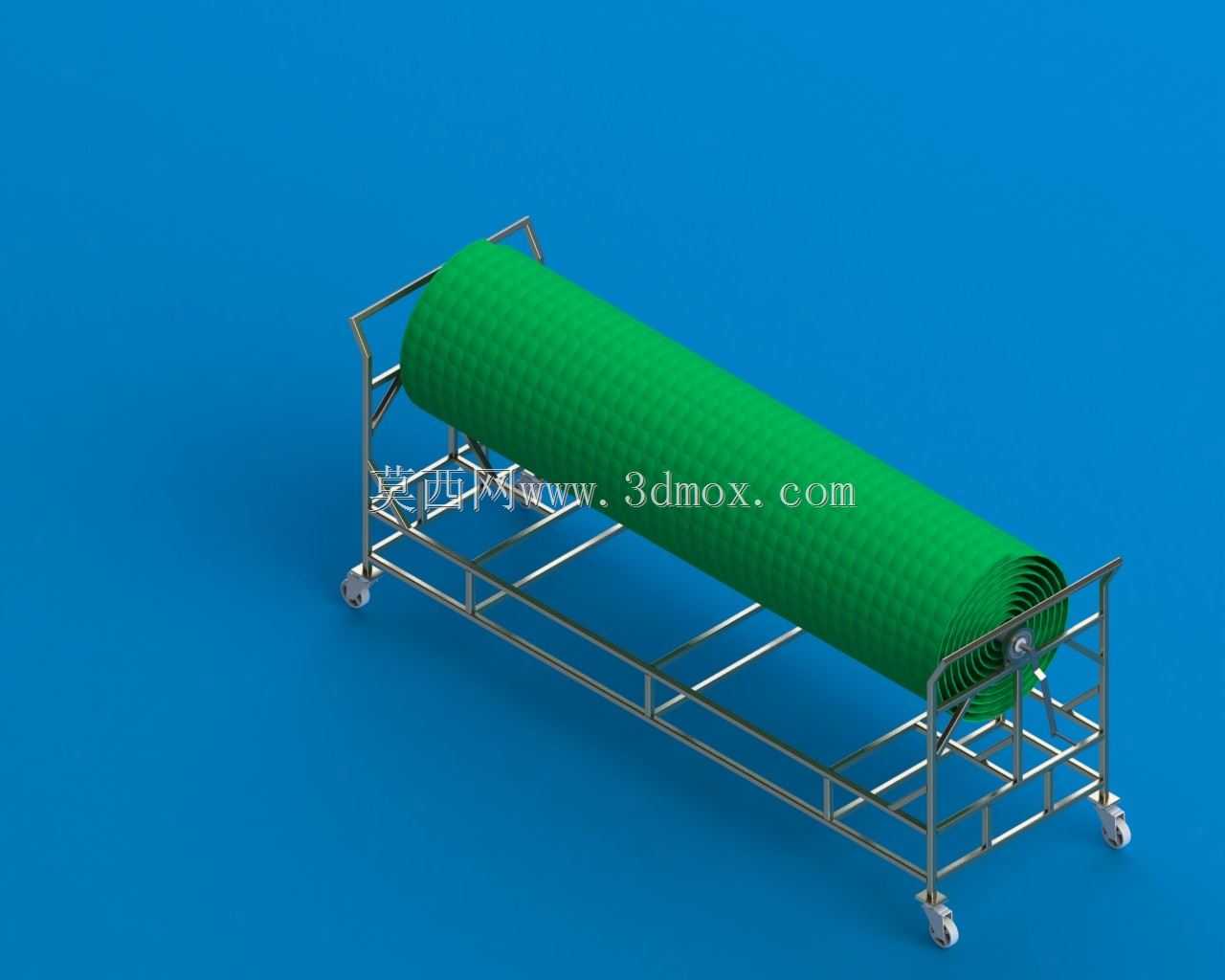

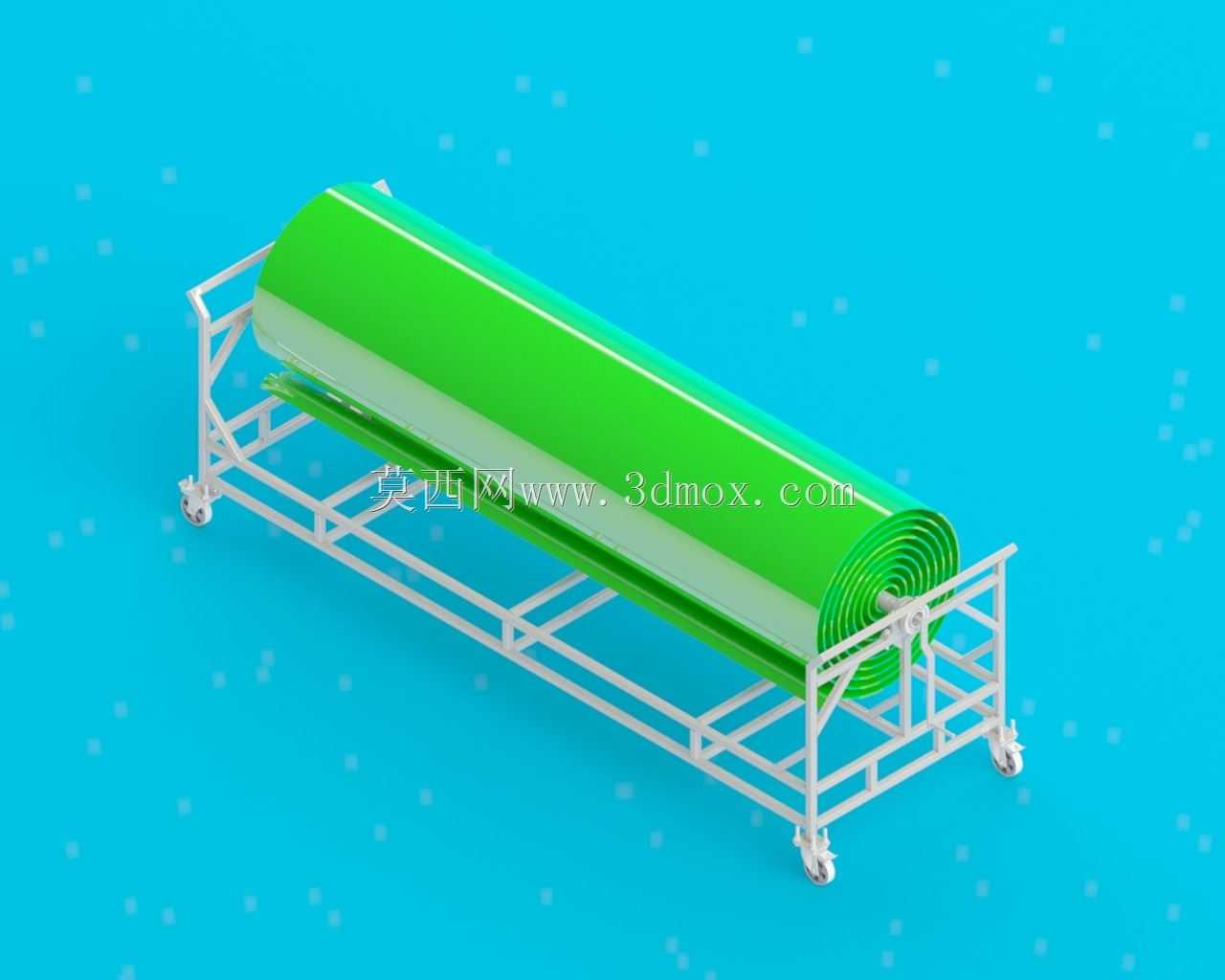

　　在园林施工、运动场草坪铺设这类现场作业场景里，成卷的草皮单卷长度普遍在3米以上，重量从几十公斤到上百公斤不等，人工抬运不仅效率极低，还容易在搬运过程中造成草皮卷弯折、表层草丝脱落，甚至出现施工人员腰部扭伤的安全隐患，这款可移动的草皮卷承载转运结构，就是针对这类长尺寸软质成卷物料的短距离转运需求设计的。从结构逻辑上看，整体采用矩形钢管做框架主体，没有多余的冗余结构，所有杆件的连接位置都采用满焊处理，避免长期承重后出现焊缝开裂的问题；框架的整体宽度刚好适配常规草皮卷的卷径，两侧的挡杆高度控制在草皮卷半径的三分之二位置，既可以防止转运过程中草皮卷从侧面滚落，又不会因为挡杆过高导致上下料的时候需要抬升过高的高度，降低作业人员的操作强度。

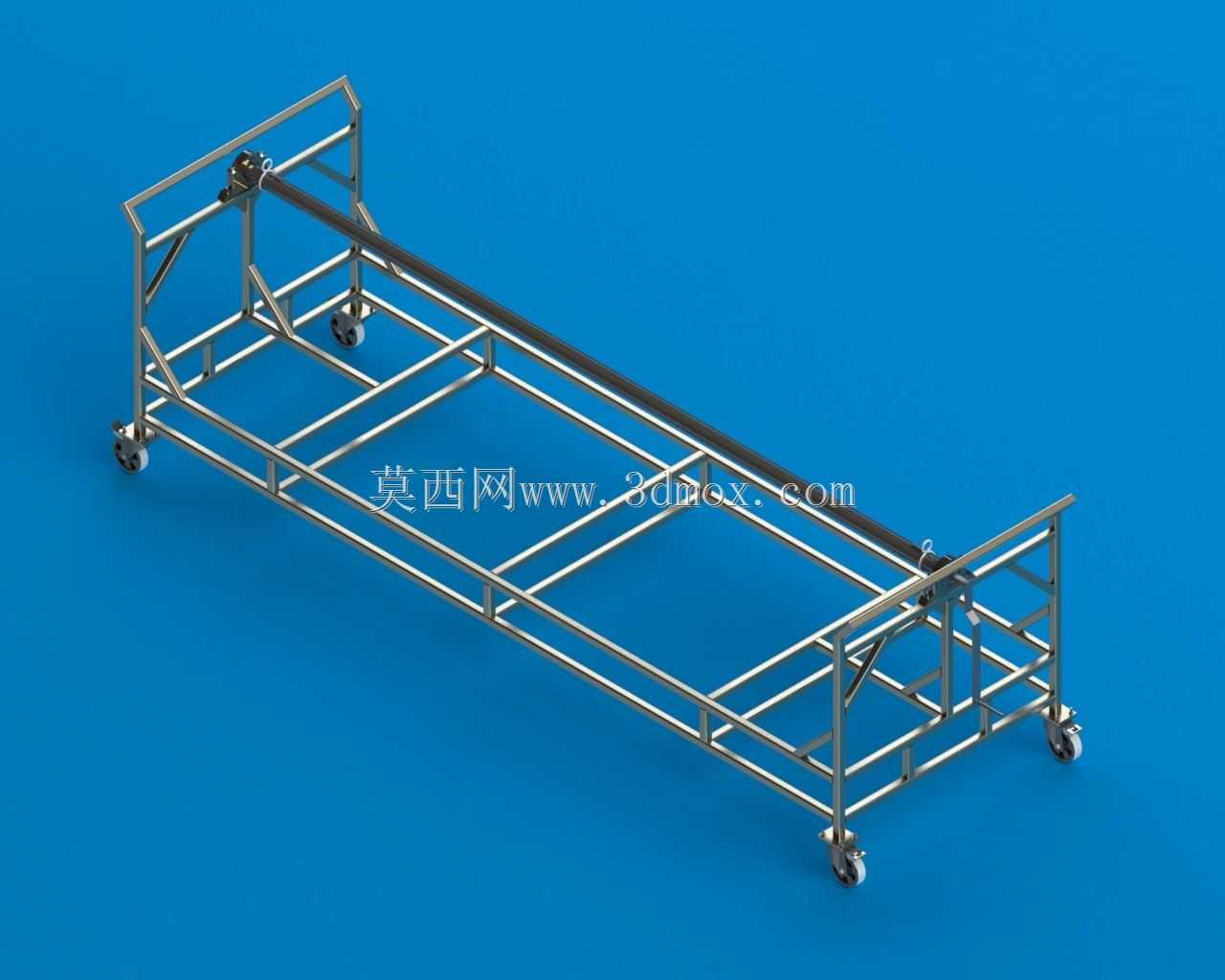

　　底部的四个脚轮全部采用带刹车的万向脚轮，两个前轮和两个后轮的安装位置都做了内缩处理，避免在狭窄的施工通道转弯时脚轮磕碰路沿或者其他施工物料，刹车结构可以保证在装卸草皮卷的时候，整个架体不会出现滑移，保障装卸过程的稳定性。框架两端的张紧固定结构，是专门针对草皮卷中心的纸管或者空心卷芯设计的，作业的时候只需要将两端的定位轴插入草皮卷的中心孔，不需要额外的绑带固定，就可以将草皮卷稳稳架在框架上，转运到铺设位置之后，只需要松开一端的定位锁止结构，就可以直接拉动草皮卷的端头，让草皮卷在轴上转动完成铺展，不需要额外将草皮卷从架体上抬下来，直接在架体上就能完成铺放作业，省去了二次搬运的步骤。从安装边界来看，整个架体的长度方向尺寸控制在3.

　　2米以内，刚好可以容纳常规3米长度的草皮卷，宽度控制在0.8米，能够顺利通过园林施工区域常见的1米宽临时通道，整体高度控制在0.7米，和常规作业人员的腰部高度齐平，装卸的时候不需要过度弯腰或者抬手，符合人体工程学的操作要求。框架的底部横杆做了加密处理，除了两端支撑草皮卷芯的位置，中间的横杆可以在草皮卷意外从轴上脱落的时候起到托举作用，避免草皮卷直接砸到地面造成损坏，同时加密的横杆也提升了整个框架的抗扭性能，即使在不平整的施工地面推行，整个架体也不会出现明显的形变。在设计的时候，特意没有在框架上设置额外的储物平台或者附属结构，就是为了控制整体的自重，整个架体的自重控制在35公斤以内，两个作业人员就可以轻松将空架抬到运输车辆上，

　　转场的时候非常方便；所有的钢管表面都做了镀锌处理，适应户外施工的潮湿环境，不会因为沾到泥水或者草皮渗出的水分就出现锈蚀，延长设备的使用寿命。两端的定位轴采用了可拆卸的结构，如果遇到不同卷径的草皮卷，只需要更换对应直径的定位轴套就可以适配，不需要对整个框架进行改造，通用性更强；脚轮的安装座采用加厚的钢板焊接在框架底部，能够承受单轮150公斤的载荷，即使同时承载两卷草皮卷，也不会出现脚轮变形或者脱落的问题。在实际作业过程中，这款转运架不仅可以用来转运草皮卷，临时用来转运成卷的防水卷材、成卷的围挡布这类长尺寸成卷物料也完全适用，只需要根据物料的卷芯直径调整定位轴的尺寸就可以使用，不需要单独制作其他的转运工装，能够降低施工单位的工装采购成本。框架的推手位置设置在架体的一端，推手的高度做了抬高处理，推行的时候作业人员可以保持直立的姿态，不需要弯腰发力，长距离推行的时候也不容易产生疲劳感；推手的横杆上套了橡胶防滑套，即使手上沾了泥水或者草屑，也可以稳稳握住推手，不会出现打滑的情况。整个结构没有复杂的传动部件或者易损件，日常维护只需要定期给脚轮的轴承加注润滑油，检查焊缝有没有开裂就可以，维护成本极低，非常适合户外施工的粗放使用场景。
