船用龙骨压合滚轮作业装置结构设计

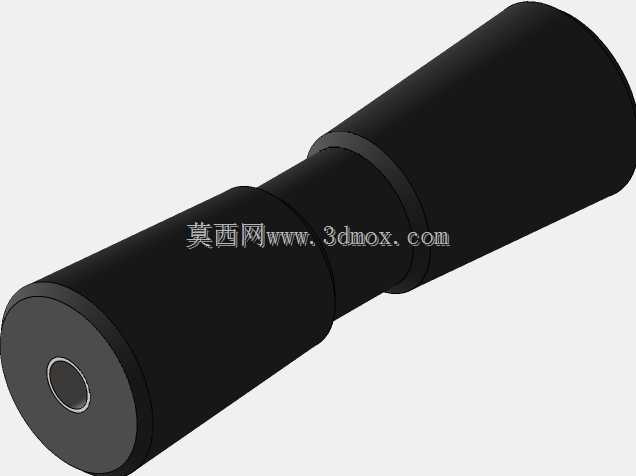

　　在船舶建造与船体合拢的现场作业环节，龙骨作为船体纵向受力的核心承力构件，其拼接、压合、校形工序的作业精度直接影响整船的结构强度与航行稳定性，这款滚轮装置正是针对龙骨加工作业的特定需求设计的专用承压作业部件。不同于常规地面压路设备的宽幅滚轮结构，该装置的外形采用分段式变径锥柱组合结构，整体为同轴回转体构型，从作业端到安装端依次设置小直径通孔安装段、第一锥度过渡段、中间等径承压段、第二锥度过渡段、大直径作业接触段，各段之间采用平滑圆弧过渡，避免应力集中导致的部件开裂问题。从安装边界来看，装置一端的中心通孔为同轴定位安装孔，孔径与配套的转轴轴径采用过渡配合公差，安装时可通过轴端锁紧结构实现滚轮的轴向固定，

　　整体最大外径与安装段直径的比值控制在2.3:1，既保证了作业时与龙骨型材的接触面积足够分散压合力，又不会因外径过大导致安装后整体转动惯量超标，适配现有船厂常用的龙骨压合作业机架的安装位尺寸，无需对现有设备机架做额外改造即可直接替换原有磨损滚轮。在功能特性层面，该滚轮的外表面采用整体无棱角的光滑曲面设计，作业时与龙骨型材的接触为连续面接触，相比传统的分体式压轮结构，不会在龙骨表面留下压痕或局部应力集中点，尤其适配薄壁船用钢材的龙骨压合作业，避免压合过程中出现板材局部变形、焊道错位的问题。变径锥面的设计并非单纯的造型考量，靠近安装端的小锥面可在压合作业时对龙骨的侧边型材起到导向归位的作用，当龙骨型材送入作业位时，

　　锥面可自动修正型材的小幅偏移，无需人工反复对位调整，能有效提升现场作业的对位效率；大直径端的平直圆柱面为主要承压作业面，其表面粗糙度控制在Ra1.6以内，压合过程中既不会刮伤龙骨表面的防腐预处理层，又能保证足够的摩擦力带动型材匀速进给，避免压合过程中出现打滑、进给速度不均导致的压合间隙不一致问题。从设计思路上，这款滚轮在建模阶段就充分考虑了船厂作业的高负荷、连续作业工况，整体采用实心回转体结构，仅在安装端设置必要的定位通孔，没有多余的减重空腔或拼接结构，从根源上避免了拼接焊缝在长期交变压应力下出现开裂的风险；各段过渡位置的圆角半径均经过受力仿真验证，在最大额定压合力下，过渡位置的最大应力值低于材料屈服强度的30%，

　　满足长期连续作业的疲劳强度要求。实际作业场景中，该装置除了用于新建船舶的龙骨拼接压合工序，还可适配船体维修环节的龙骨变形校形作业，通过调整压合作业的进给压力与行进速度，可对不同厚度、不同型材规格的船用龙骨进行压合校形，相比传统的锤击校形、分体压轮校形方式，作业后的龙骨直线度偏差可控制在每米0.5mm以内，完全满足船舶建造规范中对龙骨安装精度的要求。在安装适配性上，该滚轮的轴向总长度与现有同规格作业滚轮的安装距保持一致，安装端的轴孔尺寸、键槽规格均匹配通用的压合设备转轴参数，现场更换时仅需拆卸原有转轴端的锁紧压盖，即可完成滚轮的替换安装，无需额外加工适配配件，降低了设备维护的配件成本与停机时间。滚轮的外表面没有设置额外的凹槽、凸起结构，日常作业后仅需清理表面附着的焊渣、氧化皮即可，维护操作十分简便，适合船厂车间多粉尘、多焊渣的作业环境。
