DIN125标准平垫圈结构设计

　　在各类机械装配、五金连接场景中，平垫圈是最容易被忽略却又不可或缺的基础连接件，这款符合DIN125标准的平垫圈结构，是针对螺纹连接副的受力分散需求设计的通用配套零件。日常设备运维、整机装配过程中，螺栓螺母直接压紧被连接件表面时，很容易因为接触面压应力集中，刮伤基材表面，甚至在长期交变载荷下出现基材凹陷、连接预紧力衰减的问题，这类平垫圈的核心作用，就是垫在螺母与被连接件之间，扩大压紧力的作用面积，分散接触位置的压应力，保护被连接件的表面不被紧固件端面划伤，同时还能在一定程度上补偿被连接件表面的平面度误差，填补微小的装配间隙，避免连接副出现松动隐患。

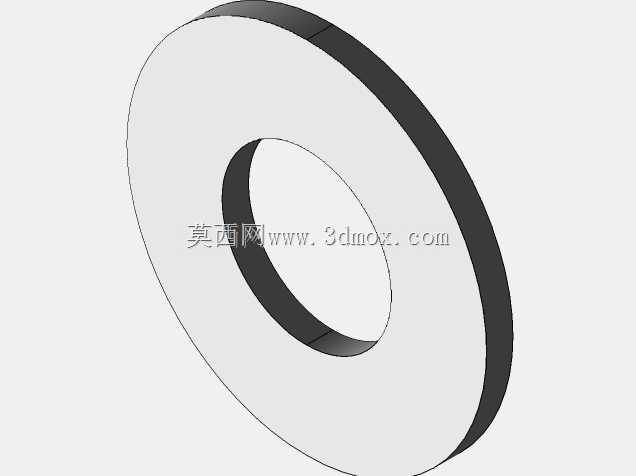

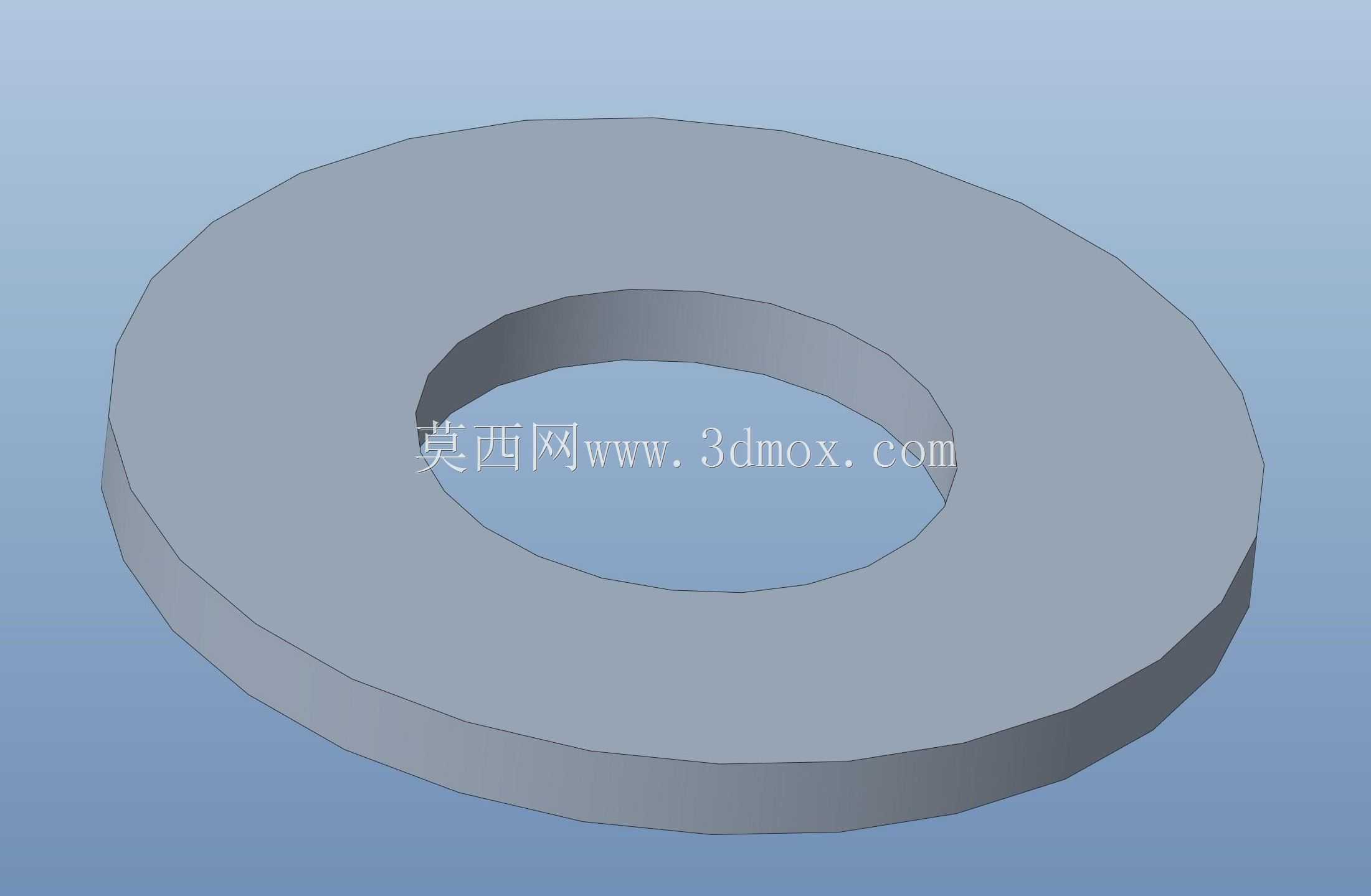

　　从设计思路上看，这款平垫圈采用等厚度环形结构，没有额外的防滑齿、弹性翘曲等附加结构，属于最通用的平垫类型，设计时优先匹配对应规格的螺纹紧固件尺寸，内孔直径略大于配套螺栓的公称直径，保证螺栓可以顺利穿过垫圈，不会出现卡滞；外圆尺寸参考DIN125标准的系列参数，在不占用过多装配空间的前提下，尽可能扩大接触面积，厚度参数则根据配套螺栓的强度等级、额定预紧力来选定，确保在螺栓达到额定锁紧力矩时，垫圈本身不会发生过度塑性变形，维持稳定的支撑效果。

　　实际选型应用时，需要重点关注安装边界的尺寸匹配：首先是内孔与螺栓的配合间隙，间隙过小会导致装配时垫圈无法顺利套入螺栓，甚至在螺栓穿入时刮伤螺纹表面；间隙过大则会导致垫圈在锁紧过程中出现偏位，无法均匀覆盖压紧区域，失去分散应力的作用。其次是外圆尺寸的适配，要保证垫圈外边缘不会超出被连接件的接触面边界，尤其是在狭窄的安装槽、沉孔位置装配时，需要提前核算垫圈外圆与安装空间的间隙，避免出现垫圈无法放平、局部悬空的问题。厚度选择上，并非越厚越好，过厚的垫圈会增加螺栓的无效连接长度，降低螺纹副的啮合有效长度，反而影响连接强度；过薄的垫圈则容易在锁紧时被压溃，无法起到应有的支撑作用，需要结合被连接件的材质、螺栓预紧力大小综合选定。

　　在不同的应用场景下，这类平垫圈的使用逻辑也有区别：在钣金件连接场景中，因为钣金基材厚度薄、表面硬度低，螺栓锁紧时很容易出现钣金表面凹陷，搭配对应规格的平垫圈可以有效分散压应力，避免钣金变形；在有色金属、塑料等软质基材的连接场景中，平垫圈的作用更加明显，能够防止紧固件端面压入软质基材内部，保证连接预紧力稳定；在有防腐涂层、表面处理层的工件连接时，平垫圈可以避免螺母旋转锁紧时刮伤工件表面的涂层，保护表面防护层的完整性。需要注意的是，这类普通平垫圈本身没有防松功能，在有强振动、冲击载荷的连接场景中，不能单独依靠平垫圈实现防松，需要搭配弹性垫圈、螺纹锁固胶或者防松螺母共同使用，平垫圈仅承担分散应力、保护接触面的作用。

　　建模过程中，这类零件的结构看似简单，却需要严格遵循标准的尺寸公差要求：内孔直径公差、外圆直径公差、厚度公差、两端面的平面度公差、两端面的平行度公差，都会直接影响实际装配效果。如果两端面平行度超差，锁紧时会出现偏载，导致螺栓受力不均，长期运行后容易出现螺栓疲劳断裂；如果厚度一致性差，同一批次的垫圈厚度偏差过大，会导致同一组连接副的锁紧力矩离散度大，无法统一控制预紧力，在自动化装配线上甚至会出现卡料、送料异常的问题。环形结构的边缘需要做微小的倒角处理，去除冲压或车削加工产生的毛刺，避免装配时毛刺脱落进入设备内部，造成多余物风险，同时倒角也能引导垫圈顺利套入螺栓，提升装配效率。

　　从加工适配性来看，这类平垫圈的结构设计充分考虑了批量加工的工艺性，既可以采用冲压工艺进行大批量生产，适合普通五金场景的低成本需求，也可以采用车削工艺加工小批量、特殊材质或者高精度要求的产品，满足特殊工况的使用需求。不同材质的平垫圈适配不同的工作环境，普通碳钢材质的垫圈经过表面镀锌、达克罗处理后，可以用于普通的户外、室内干燥场景，不锈钢材质的垫圈则可以用于有防腐要求的化工、食品设备场景，铜质、尼龙材质的垫圈还可以兼顾导电、绝缘、密封等附加功能，只需要在这个基础环形结构上调整材质和尺寸参数，就可以适配多样化的使用需求。
