DIN6923六角法兰面锁紧螺母结构设计

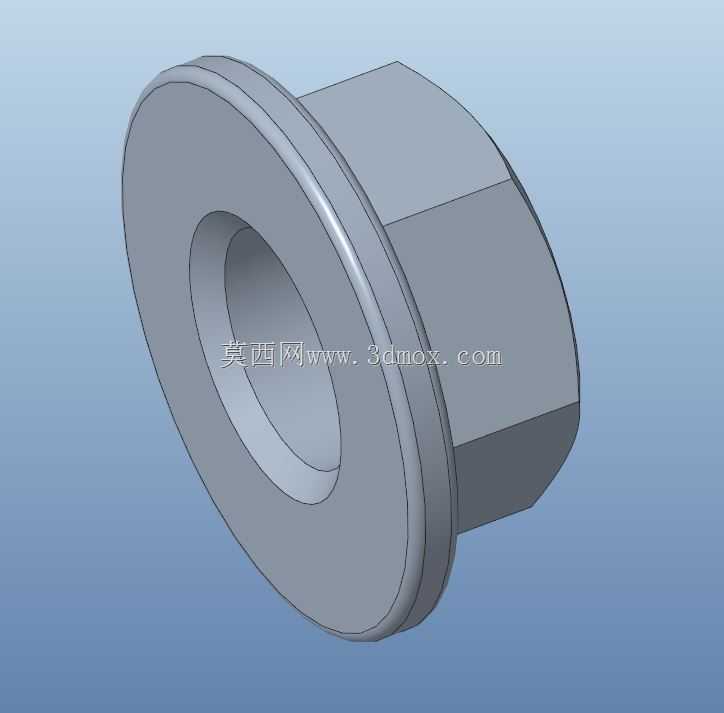

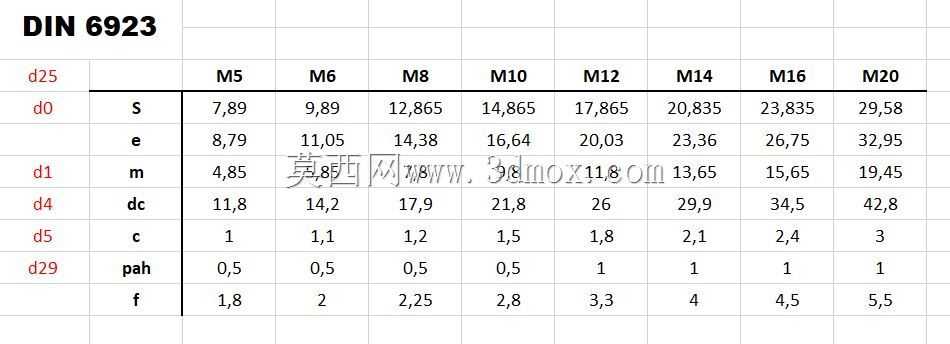

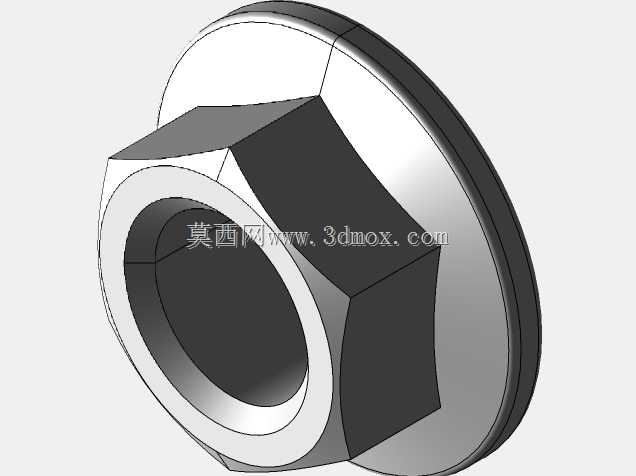

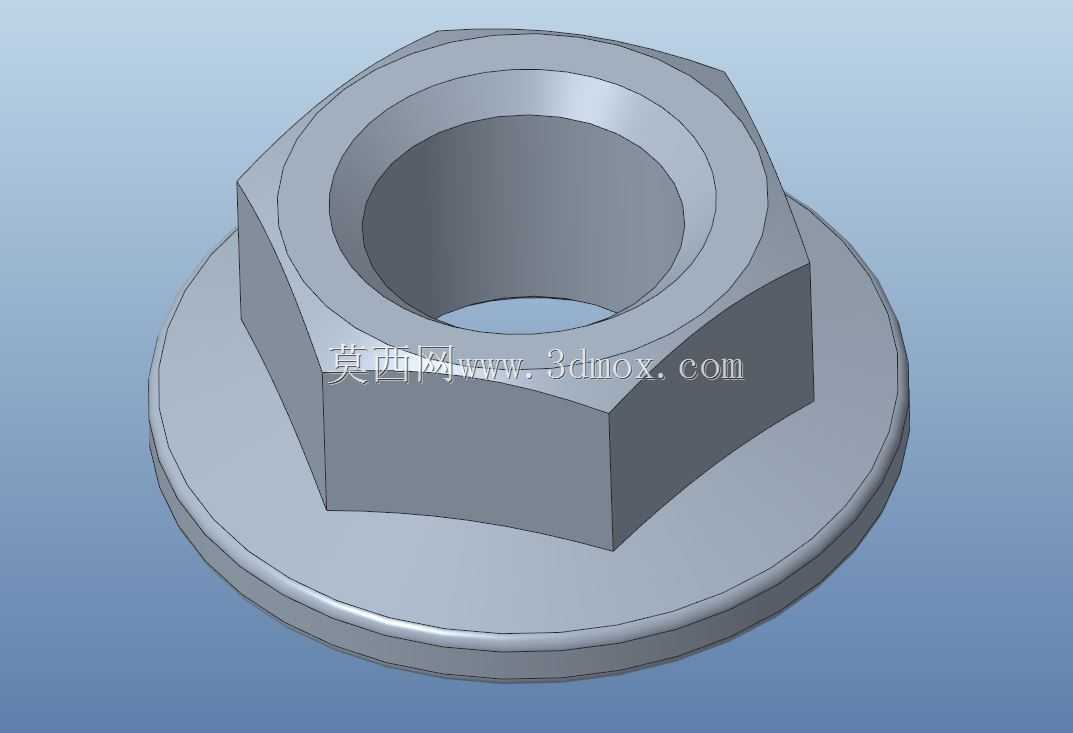

　　在各类工业装配场景中，法兰面螺母的应用覆盖了从通用设备组装、汽车底盘连接、工程机械结构固定到电气柜安装的诸多环节，相比普通六角螺母，这类带一体式法兰盘的螺母不需要额外加装平垫圈，能有效分散螺母对被连接件的压应力，避免软质连接件表面被压溃，同时法兰盘的大接触面能在受振动载荷时降低螺母松动的概率，在经常承受交变载荷、振动冲击的连接部位适配性极强。这款DIN6923标准的法兰螺母，整体采用六角头部与圆形法兰盘一体化的结构设计，六角头部的对边尺寸、对角尺寸严格遵循德标公差要求，适配常规标准开口扳手、套筒扳手的拧紧作业，作业时扳手贴合面的倒角处理能减少扳手与螺母棱角的磕碰损伤，也能让扳手更顺畅地套入螺母头部，降低现场装配的对位难度。

　　法兰盘位于螺母与被连接件接触的一侧，盘面平整无凸起，部分工况下可根据需求在法兰面加工防滑齿纹，不过这款光面法兰的设计更适用于被连接件表面不允许被压出齿痕的场景，比如喷涂件、镀锌板材、铝合金型材的连接，不会破坏连接件表面的防护层，避免连接位置出现锈蚀隐患。内螺纹的加工精度匹配标准公制螺纹公差，螺纹通止规检测符合6H级精度要求，能与对应规格的外螺纹件顺畅旋合，螺纹牙型的饱满度直接决定了连接的抗拉强度，设计时螺纹收尾的退刀槽位置做了圆弧过渡，避免应力集中在螺纹末端导致螺纹受力断裂。从安装边界来看，法兰盘的外径比六角头部的对角尺寸更大，设计选型时需要预留足够的安装平面空间，不能让法兰盘边缘悬空在被连接件的孔位外侧，否则会导致压应力分布不均，

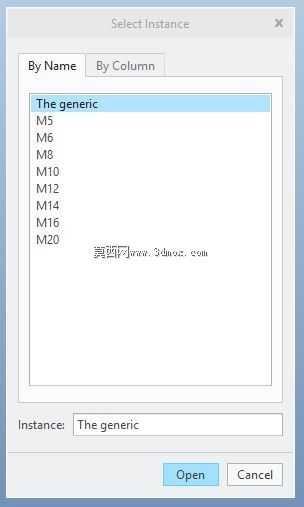

　　连接预紧力达不到设计要求；螺母的整体高度比同规格普通六角螺母略高，能增加螺纹的啮合扣数，提升螺纹连接的抗剪切能力，在承受横向载荷时不容易出现滑牙失效。实际选型过程中，需要根据被连接件的材质硬度、连接部位的载荷等级、振动频率来确定螺母的性能等级，不同性能等级的螺母对应不同的热处理工艺，8级、10级的螺母分别适配不同强度等级的螺栓，搭配时需要遵循等强度原则，避免连接副中螺母先于螺栓失效。在三维建模过程中，这类标准件的建模需要严格把控各尺寸的公差带，六角头部的倒角角度、法兰盘的厚度、内螺纹的大径小径尺寸都要与标准数值一致，方便后续装配时直接调用，不需要反复调整配合间隙；建模时法兰盘与六角头部的衔接位置做了圆角过渡，

　　既符合实际冷镦加工的工艺特征，也能减少该位置的应力集中，避免螺母在受过大预紧力时从衔接位置开裂。日常设备维护中，这类法兰螺母拆卸后如果螺纹没有损伤、法兰面没有变形，可以重复使用，但如果是承受过冲击载荷、预紧力达到屈服强度的螺母，建议更换新件，避免再次使用时出现断裂失效；在有防腐要求的户外场景，可根据需求选择镀锌、达克罗或者不锈钢材质的同规格螺母，安装尺寸完全通用，不需要调整连接孔位的设计参数。
