内六角圆柱头半牙螺栓工业标准件

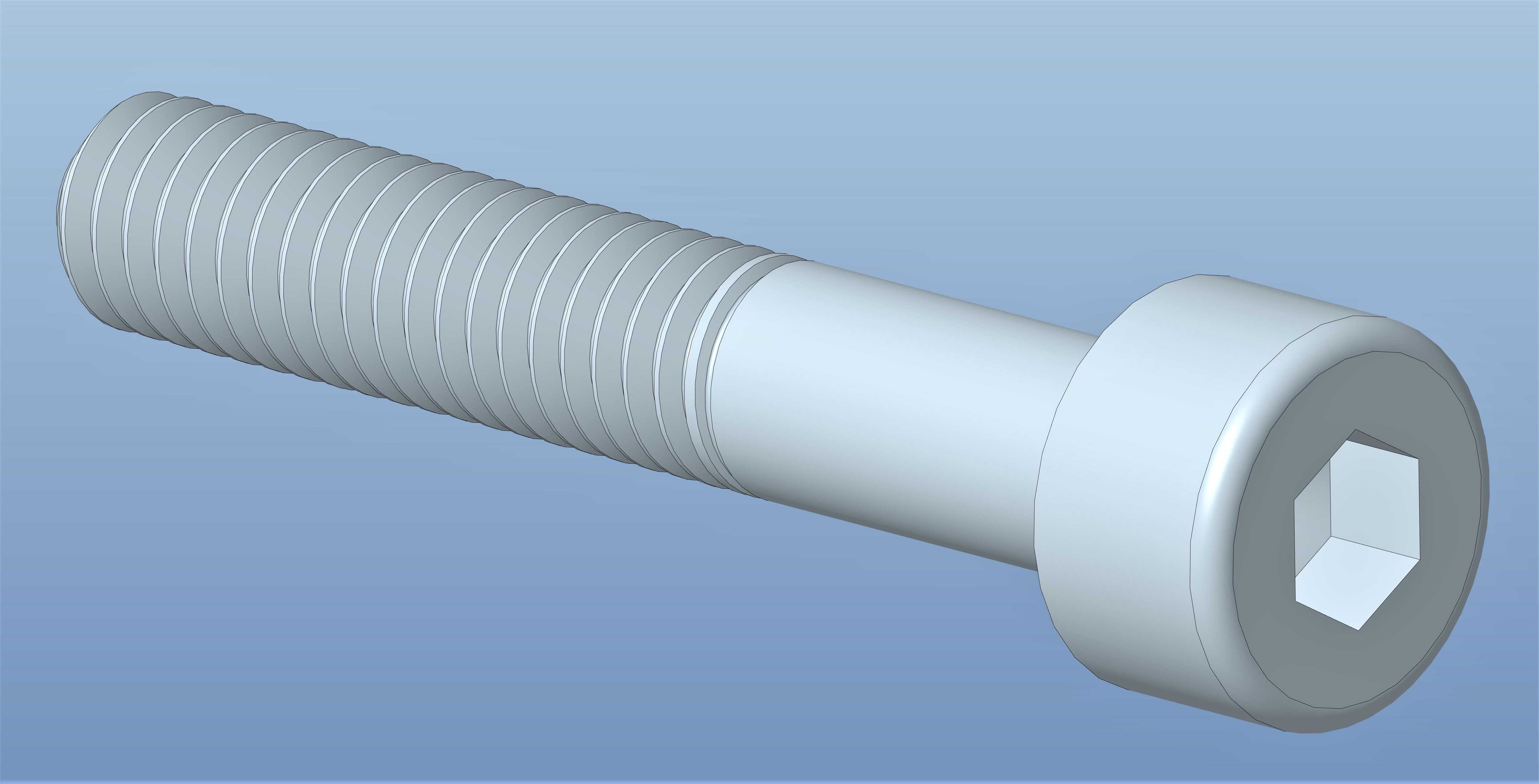

　　在各类机械装配场景中，螺栓作为最基础的可拆卸连接件，承担着零部件之间的紧固、定位与载荷传递作用，这款符合DIN912、ISO4014标准的内六角圆柱头半牙螺栓，是机械结构设计中应用频次极高的紧固件品类。从实际应用场景来看，这类螺栓广泛覆盖机床装配、自动化设备机架搭建、工装夹具组装、通用机械零部件连接等场景，在需要沉头安装、保证连接面平整的工位中优势尤为突出，圆柱头的结构设计可以让螺栓头部完全沉入预制的沉孔内，避免头部突出干涉周边运动部件，同时内六角的驱动形式相比外六角、十字槽等结构，能承受更大的拧紧力矩，不易出现滑牙、拧花的问题，适合中高强度的紧固需求。

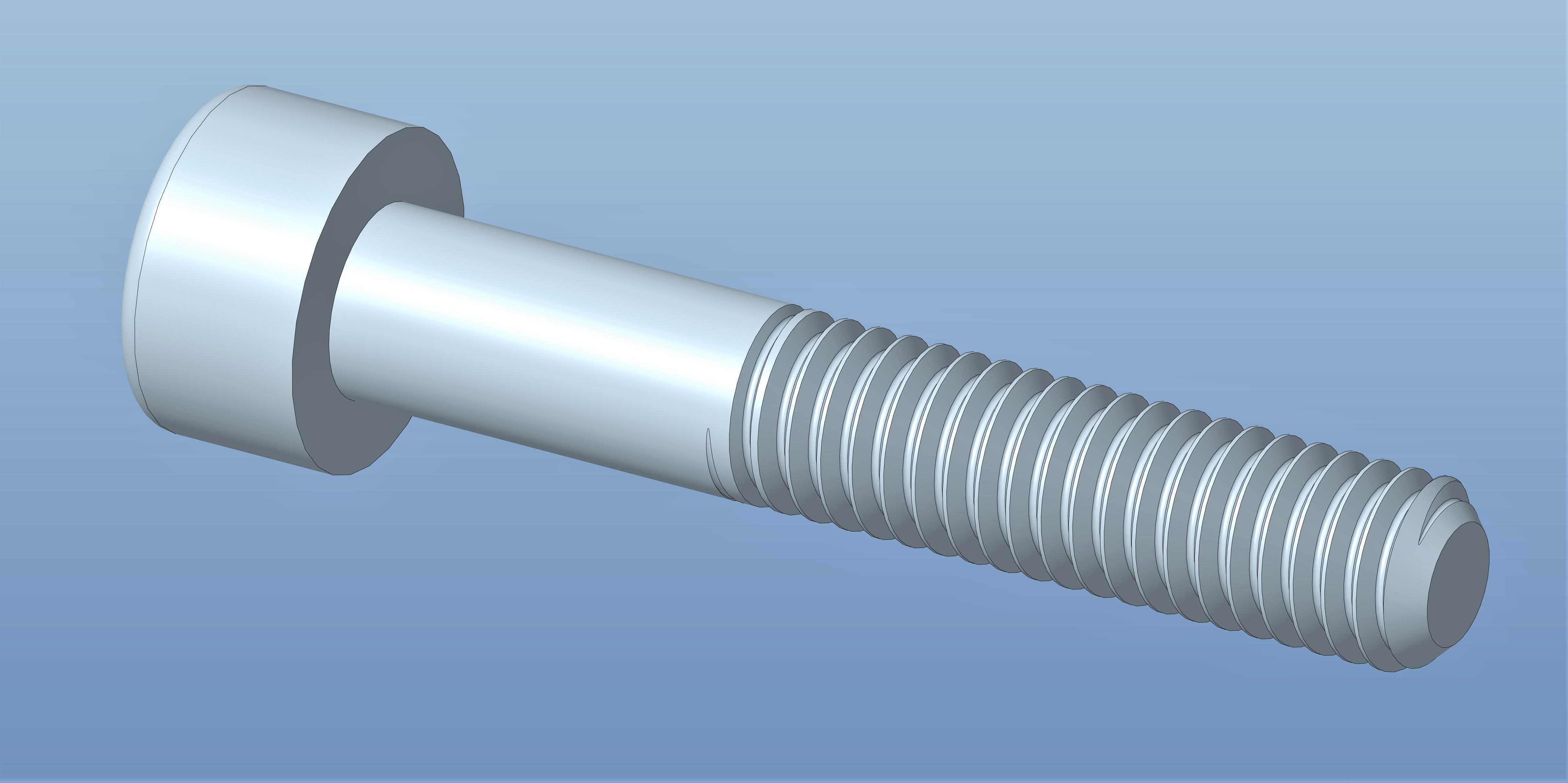

　　从功能特性上看，半牙结构的设计是这款螺栓的核心特点，螺杆靠近头部的光杆段在装配时可以穿过被连接件的光孔，末端的螺纹段与螺母或者预制螺纹孔啮合，光杆段的直径与螺纹大径保持一致，装配后光杆部分与被连接件孔壁贴合，既能承受更大的横向剪切载荷，又能在紧固过程中保证两个被连接件的同轴度，避免螺纹段与光孔之间出现间隙导致的装配错位。相比全牙螺栓，半牙结构在长连接、需要承受剪切力的工位中使用寿命更长，不会因为螺纹牙型的应力集中导致螺杆在交变载荷下出现断裂失效。

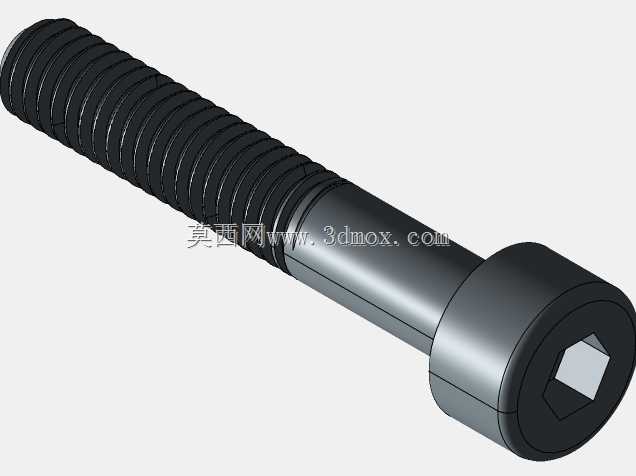

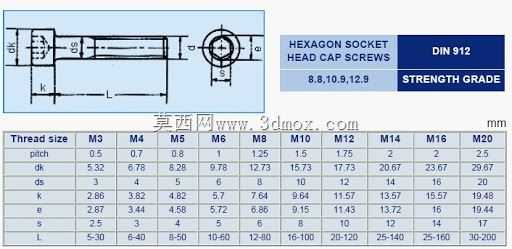

　　设计思路上，这款螺栓严格遵循德标与国际标准的尺寸公差要求，头部的内六角槽深度、圆柱头直径与厚度、螺杆光杆段长度、螺纹段长度、螺纹牙型角都严格对应标准规范，建模过程中对螺纹收尾部分做了符合实际加工工艺的处理，没有出现建模常见的螺纹直接截断的失真问题，头部与螺杆衔接处的过渡圆角也按照标准要求做了圆弧处理，这个圆角是螺栓应力集中的关键位置，合理的圆角半径能大幅降低螺栓在受拉载荷时的应力集中系数，提升螺栓的疲劳强度。螺纹部分采用标准公制粗牙牙型，通用性强，市面上对应的螺母、丝锥、内六角扳手都属于常规标准工装，不需要定制特殊安装工具，现场装配的适配性极强。

　　从安装边界与尺寸适配角度来说，选用这款螺栓时需要提前确认几个关键尺寸：首先是被连接件的总厚度，要保证光杆段长度能够完全覆盖被连接件的总厚度，螺纹段拧入螺纹孔或者啮合螺母后露出2-3个牙距的长度，既保证啮合强度，又不会因为螺纹过长导致端部突出干涉其他部件；其次是沉孔的尺寸，沉孔的直径要略大于圆柱头直径，沉孔深度要大于圆柱头厚度，保证螺栓头部完全沉入后不高出安装平面，沉孔底部的平面要与螺栓轴线垂直，避免拧紧时头部受力不均出现偏载；最后是内六角驱动的尺寸，要选用对应规格的内六角扳手，扳手与内六角槽的配合间隙不能过大，否则大扭矩拧紧时容易出现槽口滑损。在承受交变载荷、振动载荷的工位使用时，还可以配合平垫圈、弹簧垫圈或者螺纹胶使用，进一步提升防松性能，避免长期运行后螺栓出现松动脱落的问题。

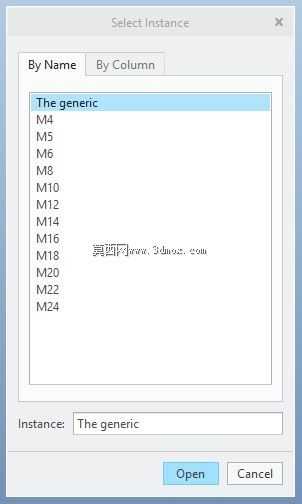

　　在三维建模过程中，这类标准件的模型精度直接影响整机装配的干涉检查结果，这款模型的所有尺寸都严格对应标准公差范围，螺纹部分的建模既还原了真实牙型结构，又做了合理的细节简化，不会因为螺纹细节过多导致整机装配时文件卡顿，同时头部、光杆、螺纹段的同轴度、端面垂直度都符合实际加工的形位公差要求，在做装配仿真、运动干涉检查、工程图导出时都能直接调用，不需要二次修改尺寸。对于结构设计人员来说，这类标准件模型不需要从零开始建模，直接调用就能快速完成装配设计，大幅提升设计效率，同时标准尺寸的模型也能保证后续采购、加工、装配环节的尺寸一致性，避免因为建模尺寸错误导致的装配干涉、零件无法安装等问题。
