带双安装孔T型锁紧连接块结构设计

项目分类:通用五金配件 发布时间:2022-02-05 ID:542738
  • 带双安装孔T型锁紧连接块结构设计
  • 带双安装孔T型锁紧连接块结构设计
  • 带双安装孔T型锁紧连接块结构设计
  • 带双安装孔T型锁紧连接块结构设计
  • 带双安装孔T型锁紧连接块结构设计

  在工装夹具、自动化输送线定位、机床工作台装夹这类需要频繁调整工位、快速锁紧定位的场景里,这类T型结构的连接锁紧块是非常常用的基础连接件,日常在车间做设备改造、工装搭建设计时,经常会用到这类零件来实现两个构件之间的位置固定与载荷传递。从实际使用场景来看,这类零件最常配合T型槽使用,下部的T型凸台结构可以直接嵌入工作台或者型材的T型槽内,沿着槽道滑动调整到目标位置后,配合上部两个通孔穿入的锁紧螺栓,就能实现整个连接块在槽内任意位置的锁紧固定,不需要额外在型材或者台面上加工固定孔位,调整灵活度很高,非常适合小批量多品种生产的柔性工装搭建场景,比如焊接工装的定位块安装、装配线的挡停机构固定、检测工位的治具底座连接,都能看到这类结构的应用。

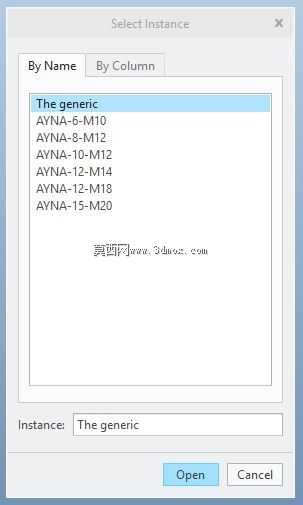

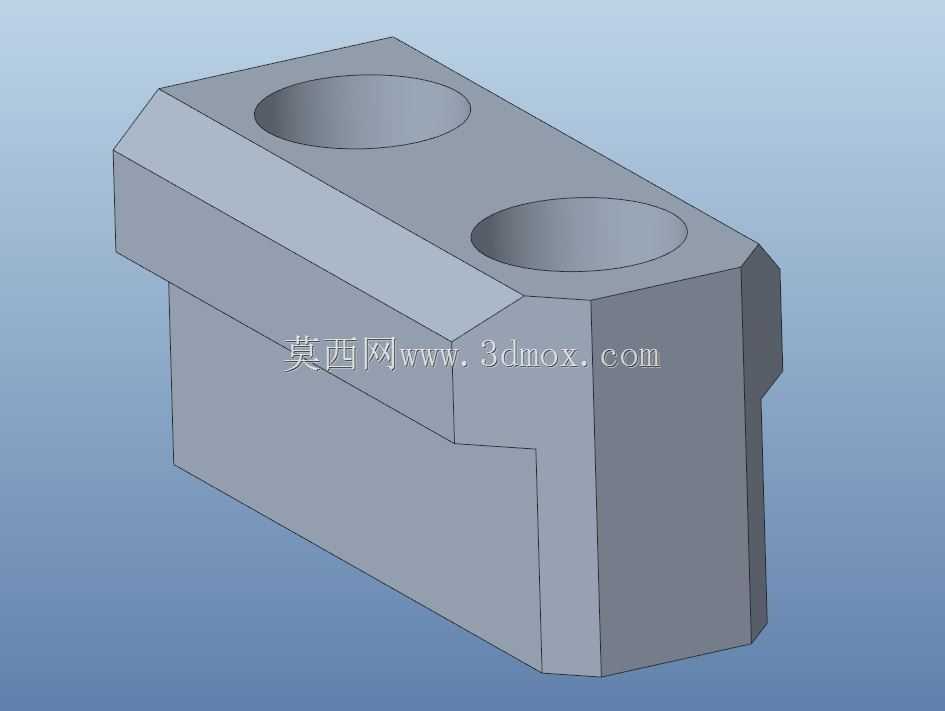

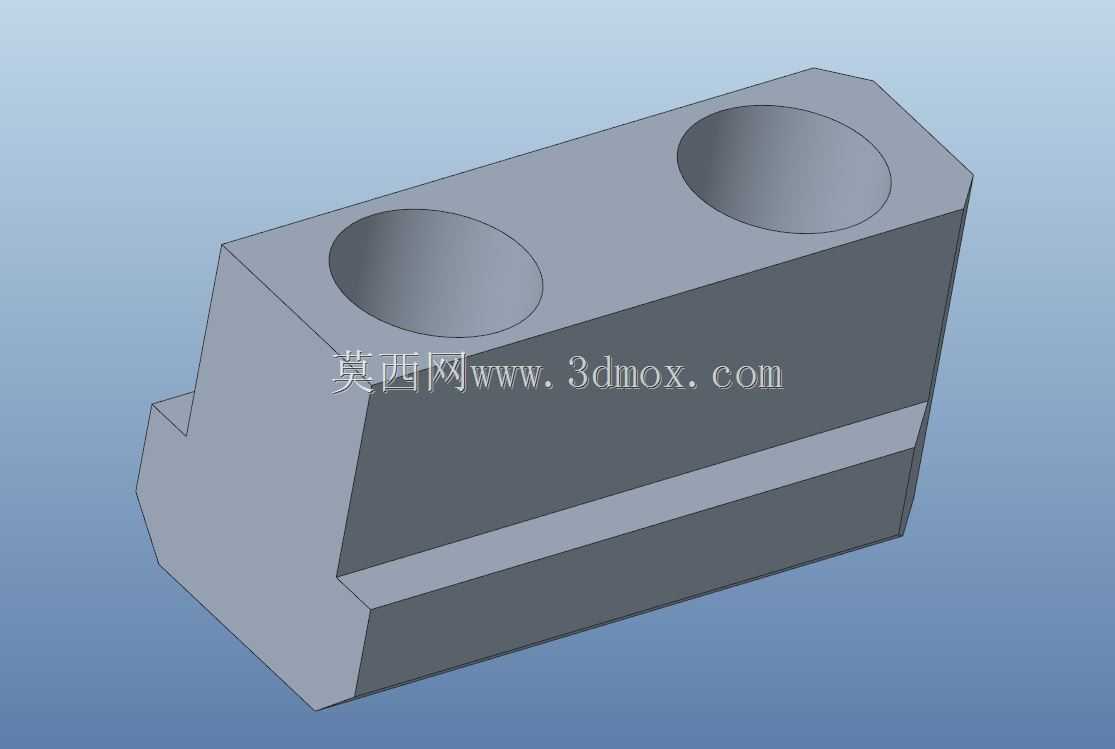

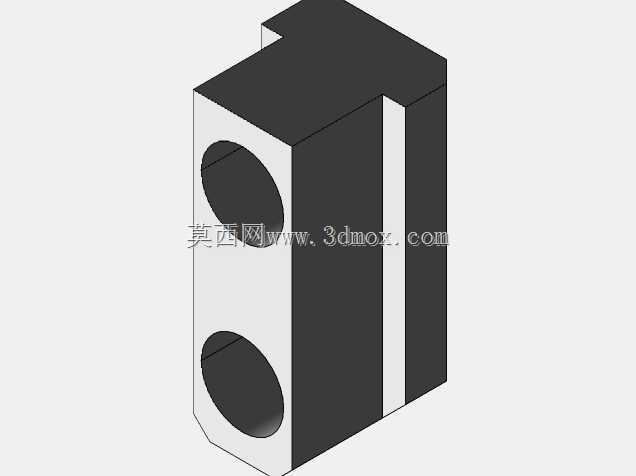

  从功能特性上来说,这个零件的结构设计完全围绕锁紧定位的核心需求展开,下部的T型凸台尺寸是严格匹配对应规格T型槽的槽宽、槽深参数设计的,凸台两侧的贴合面和T型槽的内侧支撑面做了平面度要求,安装后不会出现侧向晃动,保证锁紧后的位置精度;上部的主体块做了切角处理,不是完全的直角方块,一方面是减少零件安装时和周边构件的干涉,在狭窄的安装空间里也能顺利装入,另一方面切角结构可以去除加工时的锐边毛刺,避免装配时划伤操作人员,也能减少应力集中,提升零件在承受交变载荷时的结构强度。上部的两个同轴沉孔?不对,是两个贯通的安装孔,孔位的中心距是按照常用的螺栓间距设计的,双孔布局相比单孔锁紧,能避免零件在锁紧后出现绕螺栓轴线的转动,保证连接后的姿态稳定,不会因为设备运行的振动出现位置偏移。

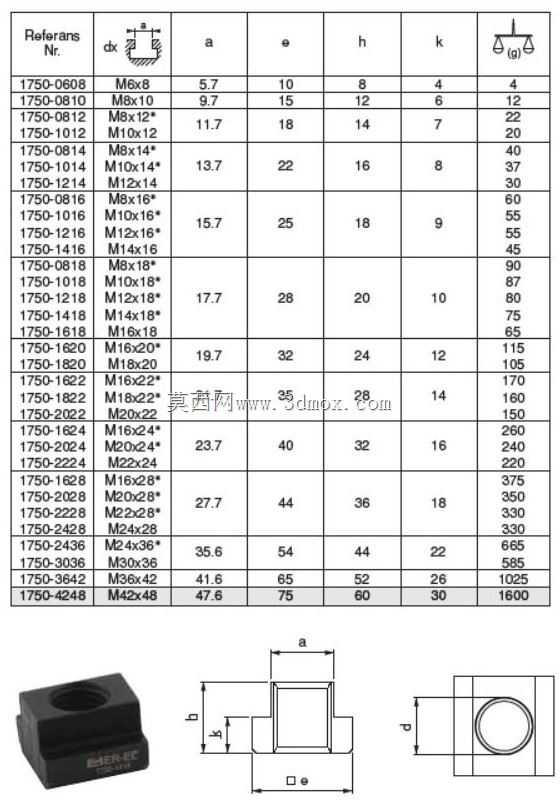

  从设计思路上看,这类零件的建模逻辑是先从功能需求倒推结构尺寸,首先确定适配的T型槽规格,比如常用的18mm槽宽工业铝型材T型槽,或者机床工作台的标准T型槽参数,先画出下部T型凸台的截面轮廓,拉伸到对应长度,再做上部主体的结构,上部主体的宽度比下部凸台宽出的部分,就是压在T型槽端面的承压面,这个承压面的平面度和粗糙度有明确要求,保证锁紧时受力均匀,不会出现局部压应力过大导致的槽面变形。两个安装孔的位置要避开零件的应力集中区域,孔边到零件侧壁的距离要满足螺栓安装的扳手空间要求,同时孔的直径要比配套螺栓大0.2-0.5mm,留出一定的安装调整余量,避免因为加工误差导致螺栓无法顺利穿入。零件的所有棱边都做了小尺寸的倒角处理,除了之前说的去毛刺、防干涉的作用,也能提升零件的表面处理质量,不管是做发黑还是镀锌处理,倒角位置不会出现积液或者镀层不均的问题。

  关于安装边界的尺寸控制,这类零件的总高度是严格控制的,下部凸台的高度要比T型槽的槽深小0.1-0.2mm,保证上部承压面能完全贴紧T型槽的上端面,不会出现凸台顶到槽底导致锁紧不实的问题;零件的总长度要根据实际需要的锁紧力来设计,两个安装孔的中心距不能过小,否则双孔锁紧的防转效果会打折扣,也不能过大,否则会占用过多的安装空间,影响周边其他构件的布置。零件的宽度方向,上部主体的宽度要比T型槽的槽口宽度大出足够的尺寸,保证承压面有足够的接触面积,避免锁紧时压强过大压伤型材或者工作台的表面。在实际选型使用时,还要注意零件的材质匹配,常规工况下用45号钢调质处理就可以满足强度要求,如果是在腐蚀环境下使用,也可以换成不锈钢材质,对应的建模时不需要修改结构尺寸,只需要调整材质参数即可。另外这类零件在做装配仿真时,要注意检查T型凸台和槽道的配合间隙,以及螺栓穿入后和孔壁的干涉情况,保证实际装配时能顺利滑动调整,锁紧后无间隙窜动。很多新手在设计这类零件时,容易忽略T型凸台和槽的配合公差,把凸台尺寸做的和槽宽完全一致,导致实际安装时卡在槽里无法滑动,或者间隙做的太大,锁紧后零件歪斜,影响定位精度,这些细节都是在结构设计时需要反复核对的。
