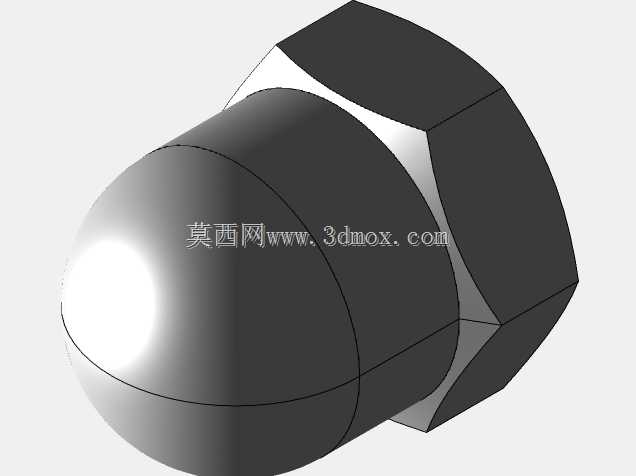

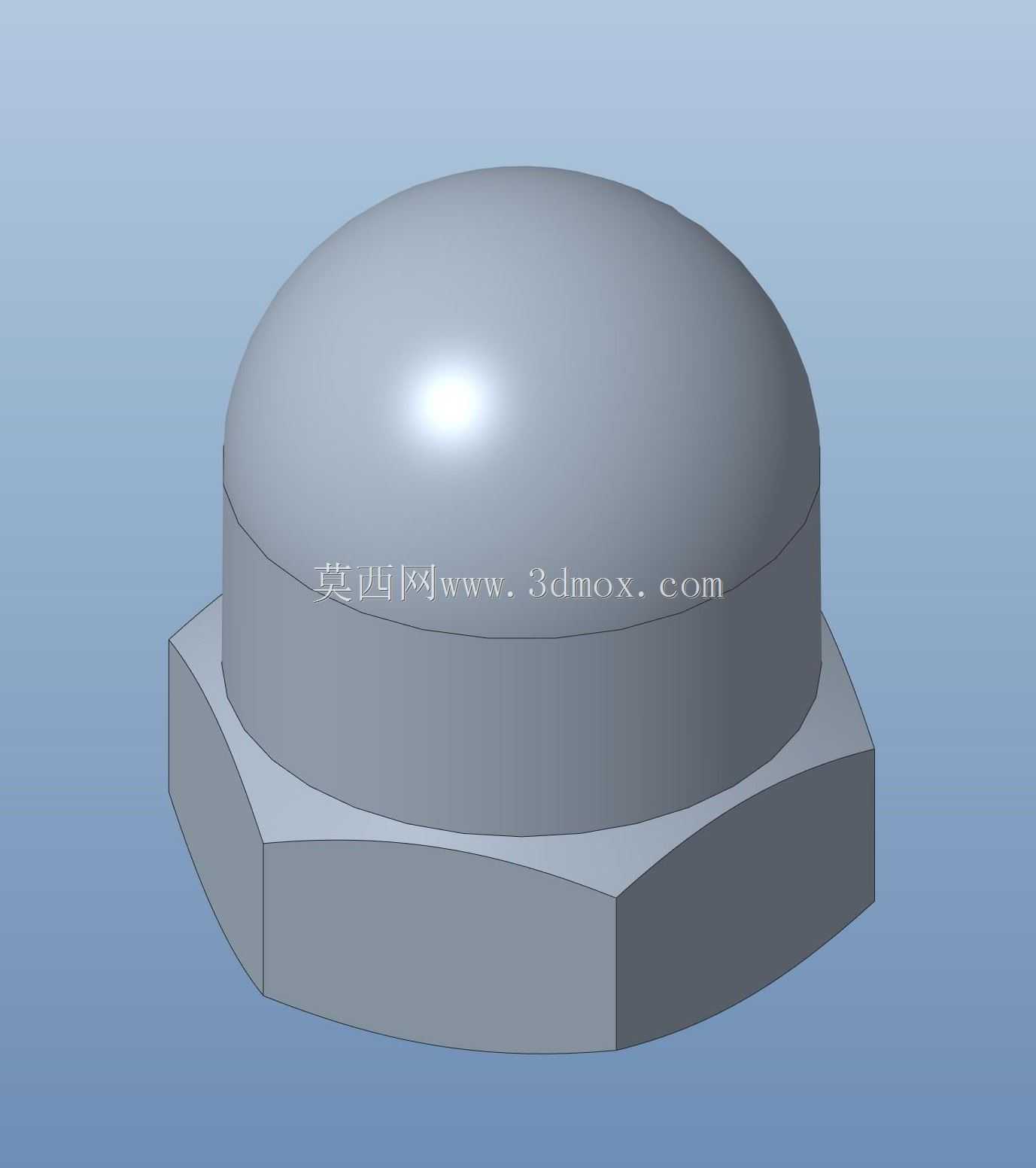

DIN1587标准六角盖型盲螺母结构

　　在户外机电设备装配、液压管路终端固定、装饰性金属结构连接场景中，裸露的螺纹端部容易积尘进水引发锈蚀，或是尖锐的螺纹端头划伤操作人员、剐蹭相邻管线，这类场景下盖型盲螺母是非常适配的紧固件选型。这款六角盖型盲螺母遵循DIN1587标准设计，下半部分为标准六角扳拧结构，上半部分为一体式冲压成型的半球形封闭端盖，整体结构没有拼接焊缝，从根源上避免了拼接位置的应力开裂与密封失效问题。从结构设计逻辑来看，六角部分的对边尺寸完全匹配同规格普通外六角螺母的扳拧公差，现场装配时不需要更换专用扳手，使用常规的开口扳手、套筒扳手即可完成锁紧操作，不会额外增加装配工具成本。半球形端盖的内腔深度预留了足够的螺纹旋入余量，当配套螺栓拧入到位后，

　　螺栓的端头会完全收纳在端盖内腔中，不会顶到端盖内壁导致锁紧不到位，同时端盖的内壁与螺栓端面之间预留了微小的缓冲间隙，即使设备运行过程中出现小幅振动位移，也不会因为螺栓轴向窜动顶穿端盖。在安装边界方面，这款螺母的六角外接圆直径与同规格普通六角螺母一致，相邻安装孔的中心距不需要额外放大，端盖的半球形外轮廓最大直径略大于六角外接圆，安装时需要注意预留端盖的径向避让空间，避免端盖与相邻的结构件发生干涉，端盖的轴向高度比普通螺母高出约一个螺距的尺寸，在计算螺栓伸出长度时，需要把这部分高度纳入计算范围，避免螺栓旋入长度不足导致连接强度不够。实际应用中，这类盲螺母常被用在户外光伏支架的外露连接点、食品加工设备的外部紧固件、船舶甲板的管线固定位置，

　　半球形的光滑外表面不容易积留杂物，清洁起来也更方便，在食品加工场景中还能避免碎屑残留在螺纹缝隙中，符合卫生清洁的要求。设计建模时，六角部分与半球端盖的过渡位置做了小圆弧倒角处理，既消除了冲压成型时的应力集中点，也避免了锐边割手的问题，螺纹部分采用标准公制粗牙螺纹的公差设计，和市面上常规的同规格螺栓、螺柱都能实现顺畅配合，不需要定制配套连接件。在振动较大的设备上使用时，配合弹垫或螺纹胶使用，封闭的端盖还能减少螺纹胶外露的问题，让连接位置的外观更整洁。不同于分体式组装的盖型螺母，这款一体式结构的盲螺母在承受轴向拉力时，端盖和六角部分不会出现脱开的情况，连接可靠性更高，即使在反复拆装的维护场景下，也不会因为端盖松动失去防护作用。建模过程中，半球端盖的壁厚保持均匀一致，既避免了壁厚过薄导致的端盖受压变形，也不会因为壁厚过厚增加不必要的材料成本，六角部分的端面做了微小的倒角，装配时更容易对准螺纹孔，减少螺纹错牙的概率。
