船舶动力传动用螺旋桨毂结构设计

　　在船舶推进系统的动力传递链路中，螺旋桨毂是衔接主轴输出端与各片桨叶的核心承载构件，其结构合理性直接决定整套推进装置的运行可靠性与动力传递效率。日常航行工况下，主机输出的扭矩会通过尾轴传递至桨毂本体，再由毂体上的连接结构均匀分配至每一片桨叶，推动水体产生反向推力驱动船舶行进，这一过程中毂体需要同时承受轴系传递的扭转力矩、桨叶旋转带来的离心载荷，以及不同航速下水流冲击产生的交变应力，因此其结构设计需要兼顾强度、刚度与安装适配性。

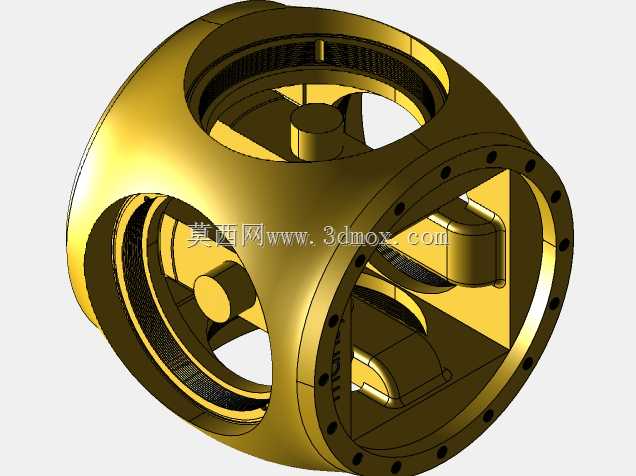

　　从结构设计逻辑来看，该桨毂采用整体环形中空构型，中心通孔用于与尾轴实现配合连接，孔位内部预留有键槽与锁紧结构的安装空间，能够保证轴系与毂体的周向固定，避免大扭矩传递过程中出现相对滑移。毂体外周均匀分布的螺栓孔位，用于实现桨叶根部与毂体的刚性连接，孔位的位置度公差经过严格校核，确保每片桨叶安装后旋转平面的一致性，减少动平衡偏差带来的轴系振动。环形侧壁的厚度经过力学仿真优化，在满足极限载荷下强度要求的前提下，尽可能降低自身重量，减少旋转过程中的惯量损耗，同时中空的内部结构预留了调整机构的安装空间，可适配可调螺距螺旋桨的桨叶角度调节需求，通过内部的传动构件带动桨叶绕自身根部轴线转动，实现不同航行工况下螺距的动态调整，提升船舶在重载、巡航、进出港等不同场景下的推进效率。

　　从安装边界维度考量，该桨毂的轴向定位尺寸与尾轴的轴伸长度完全匹配，安装时毂体端面与轴肩紧密贴合，通过锁紧螺母实现轴向固定，避免高速旋转过程中出现轴向窜动。外周的连接法兰端面加工有定位止口，与桨叶根部的连接座形成配合，保证每片桨叶的安装角度偏差控制在允许范围内，降低后续动平衡校正的工作量。毂体的外轮廓采用流线型过渡设计，减少旋转过程中自身产生的水流阻力，避免毂体后方形成过多紊流影响推进效率，同时表面的圆角处理能够有效降低应力集中系数，提升交变载荷下的结构疲劳寿命。

　　在实际工程应用中，这类桨毂结构不仅适用于常规内河货运船舶、沿海作业船舶的主推进系统，也可适配小型公务艇、工程作业船的动力装置，甚至在部分水下推进器、轴流泵的叶轮结构中也能看到类似的设计逻辑。设计过程中需要针对具体的应用场景调整毂体的尺寸参数与材料选型，比如重载工况下的大型船舶桨毂会采用高强度铸铜合金或者不锈钢材质，提升抗腐蚀能力与承载强度，而小型高速艇的桨毂则会优先选用轻量化合金材料，降低旋转惯量提升响应速度。连接孔位的数量与分布也会根据桨叶数量进行匹配，常见的三叶、四叶、五叶螺旋桨对应的毂体孔位分布角度各有不同，需要保证每片桨叶的载荷均匀分配，避免单个孔位承受过大载荷出现连接失效。

　　从结构细节来看，毂体上的每一个连接孔位周边都设计有局部加厚的凸台结构，用于提升螺栓连接区域的局部刚度，避免螺栓预紧力作用下孔位周边出现变形，影响连接可靠性。中心轴孔的内壁加工有较高的表面粗糙度要求，保证与尾轴配合面的接触面积，提升扭矩传递的稳定性，同时减少配合面的磨损。内部的空腔结构除了容纳调距机构外，部分型号还会设计有密封结构的安装位，防止外部水体进入毂体内部腐蚀内部传动构件，同时避免润滑介质泄漏污染水体。在装配环节，桨毂与尾轴的配合通常采用过渡配合或者小过盈配合，装配时需要通过热装或者液压压装的方式实现精准安装，保证配合面的紧密贴合，安装完成后还需要连同桨叶一起进行整体动平衡测试，根据测试结果在毂体指定位置添加平衡配重，确保高速旋转时的振动值控制在允许范围内，避免振动传递至船体影响乘坐舒适性或者损坏轴系密封构件。
