高弹性橡胶缓冲联轴器结构设计

这类带橡胶弹性体的联轴器，在各类有冲击载荷、两轴存在安装对中偏差的传动场景中应用极广，从矿山输送设备的驱动端连接，到风机、水泵这类通用动力设备的轴系对接，再到轻工生产线的传动单元，都能见到这类结构的身影。它的核心作用是在主动轴与从动轴之间传递扭矩的同时，依靠中间橡胶元件的弹性变形，补偿两轴之间的径向、角向以及轴向安装偏差，避免刚性连接状态下，因为安装对中误差带来的轴系附加载荷，减少轴承、密封件的异常磨损，同时橡胶本身的阻尼特性可以吸收传动过程中的振动与冲击，降低整个传动链的噪声水平，尤其是在设备启停瞬间、负载突变的工况下，缓冲效果十分明显。

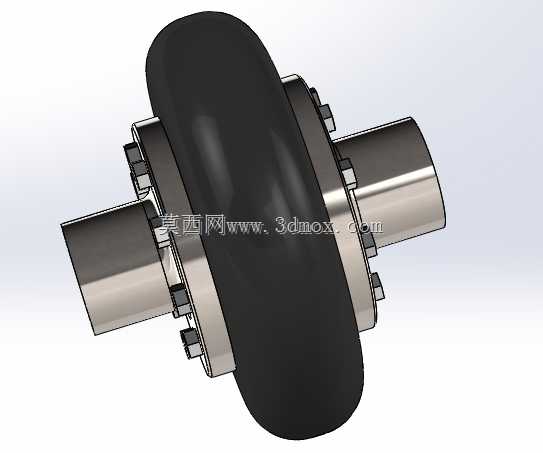

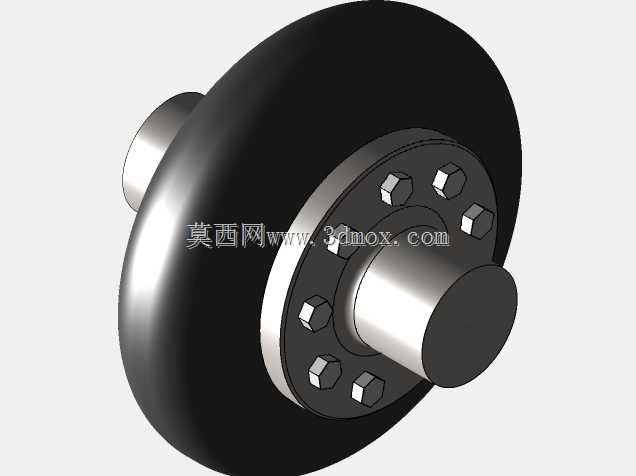

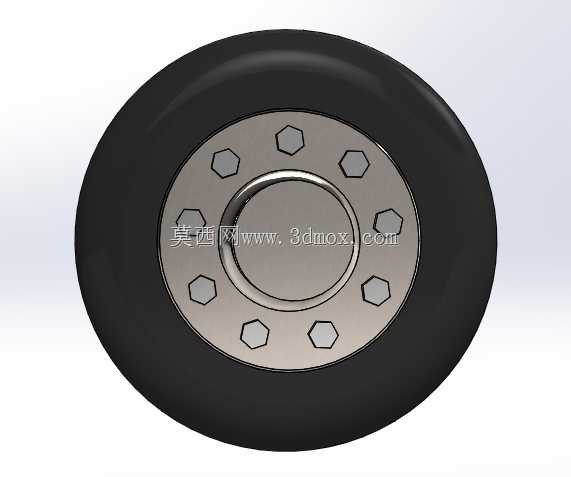

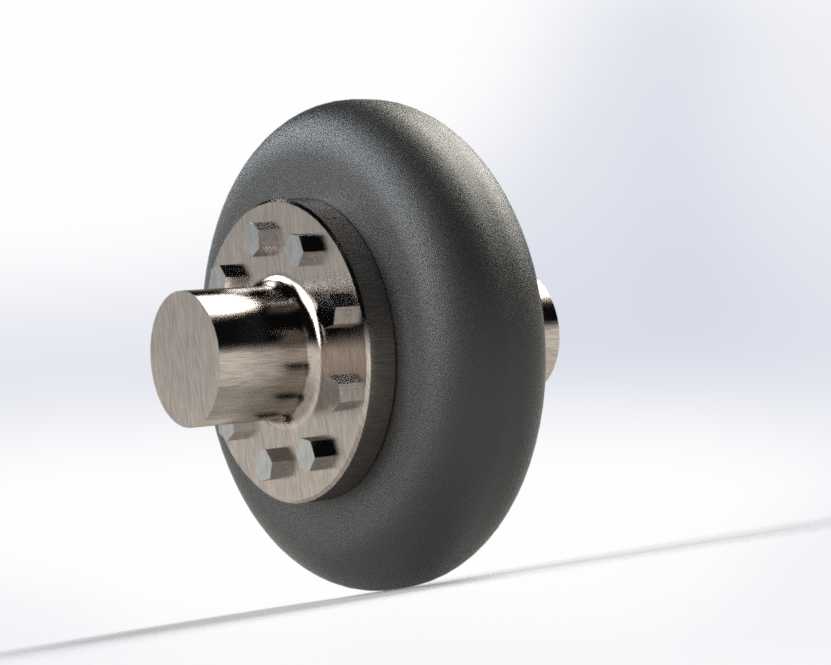

从结构设计逻辑来看，两侧的金属轮毂采用法兰式结构，轮毂与轴配合的内孔可以根据不同的轴径做适配设计，法兰端通过周向均布的螺栓实现夹紧固定，中间的黑色橡胶弹性体与两侧金属法兰做牢固结合，不需要额外的复杂连接结构，安装时不需要移动两侧的动力端和负载端设备，只需要拆装连接螺栓就能完成联轴器的更换维护，现场操作门槛很低。设计过程中需要重点考虑橡胶体的压缩变形量与额定传递扭矩的匹配关系，螺栓的分布圆直径要兼顾安装空间与连接强度，避免螺栓间距过小导致安装时扳手操作空间不足，同时轮毂的轴伸长度要满足轴系配合的轴向定位要求，防止运行过程中出现轴向窜动脱落的问题。

在安装边界方面，这类联轴器的径向最大尺寸要匹配设备安装位置的周边间隙，避免旋转过程中与周边的防护罩、管线发生剐蹭，轴向安装尺寸要预留一定的压缩余量，保证橡胶体在安装后处于合适的预压缩状态，既不会因为预压量过大导致橡胶体过早疲劳损坏，也不会因为预压不足导致传动过程中出现连接间隙。选型时需要根据传动系统的额定扭矩、最高转速、两轴的最大允许偏差值来匹配对应规格，同时要考虑工作环境的温度、介质接触情况，选择适配的橡胶材质，避免橡胶体在油污、高温环境下快速老化失效，延长整体的使用寿命。日常维护中只需要定期检查连接螺栓的预紧力，观察橡胶体表面是否有裂纹、异常鼓包的老化迹象，就能提前预判故障风险，相比刚性联轴器，这类结构的维护成本更低，对安装精度的包容度更高，非常适合现场安装条件有限、工况存在冲击振动的传动场景使用。
