多轴法兰连接式动力传动齿轮箱结构

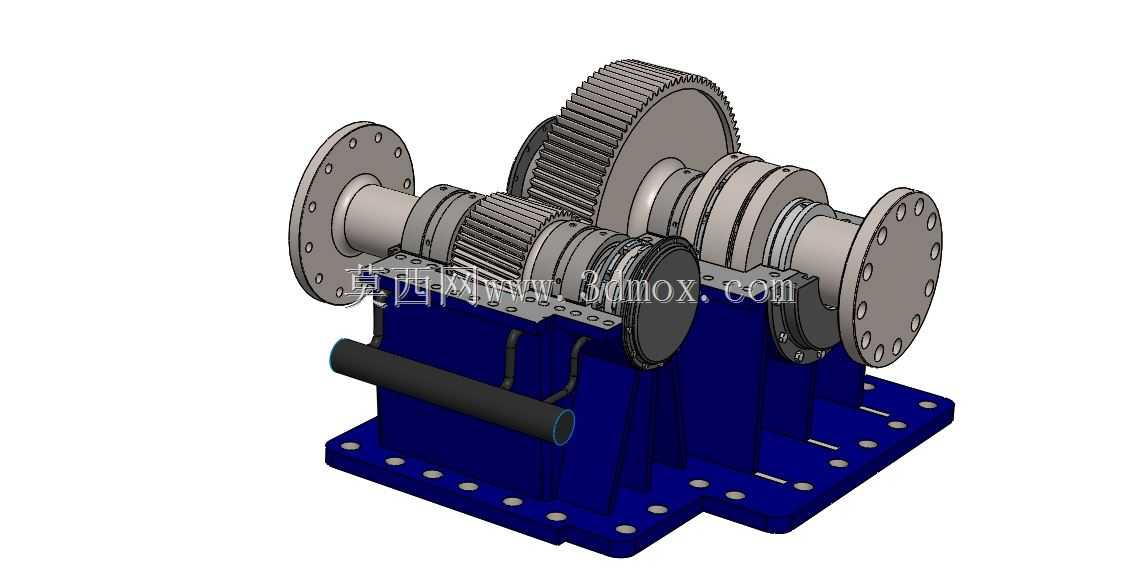

　　这款齿轮箱结构主要面向需要多轴动力分流或合流的重载传动场景，常见于船舶动力分动、重型工程机械动力分配、大型工业设备多工位同步驱动等工况，核心作用是在有限安装空间内实现单输入多输出或者多输入单输出的转速扭矩匹配，通过不同齿数齿轮的啮合配比，完成动力的转向、变速与扭矩传递，适配需要多个执行端同步获取动力的传动链路。从结构设计来看，箱体采用分体式拼接结构，蓝色侧箱板通过周圈均布的螺栓孔实现与主壳体的密封连接，这种设计既方便内部齿轮组件、传动轴的装配与后期检修，也能保证箱体在承受齿轮啮合带来的径向、轴向载荷时具备足够的结构刚度，避免箱体变形导致齿轮啮合间隙偏移，引发传动异响、齿面异常磨损等问题。

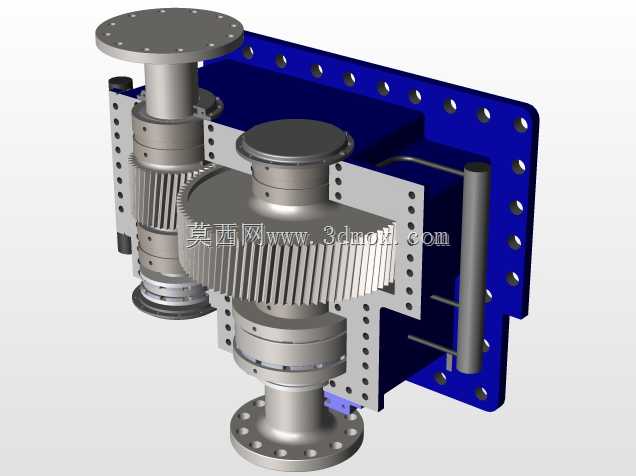

　　三根带法兰连接端的传动轴分别布置在箱体的不同方位，轴端的法兰盘采用端面均布螺栓孔的设计，可直接与外部动力输入端、负载输出端的法兰构件对接，无需额外加装联轴器转接，能有效缩短整个传动链路的轴向安装尺寸，适配安装空间紧凑的设备布局。内部齿轮采用平行轴啮合布置，大直径主齿轮与两个小直径从动齿轮分别形成稳定啮合副，齿向采用直齿设计，加工难度低、装配对中要求相对斜齿更低，同时能承受更大的瞬时冲击载荷，适合重载启停频繁的工况；每根传动轴上都设置了多组轴承安装位，通过轴肩与轴承端盖实现轴承的轴向定位，可同时承受齿轮啮合产生的径向力与轴向窜动力，保证传动轴高速运转时的回转精度，避免轴系跳动影响齿轮啮合精度。箱体侧面预留的管状构件为润滑油路安装位，

　　可外接润滑系统对内部齿轮啮合区、轴承位进行强制喷油润滑，保证设备长时间连续运转时齿面与轴承滚动体之间能形成稳定油膜，降低摩擦损耗与工作温升，延长部件使用寿命。安装边界方面，侧箱板的法兰安装面为整面机加工平面，周圈螺栓孔的位置度公差控制在0.02mm以内，可直接贴合设备的安装基准面完成固定，三个轴端法兰的端面跳动公差控制在0.03mm以内，能保证与外部对接构件的同轴度要求，避免对接后出现附加弯矩导致轴系疲劳损坏。设计过程中优先考虑了装配工艺性，所有内部轴系、齿轮组件都可在拆开侧箱板后完成整体装入，无需复杂的专用工装，后期维护更换易损件时也无需将整个齿轮箱从设备上完全拆除，仅需拆开侧箱板即可完成齿轮、轴承的更换作业，

　　能大幅降低设备的运维停机时间。齿轮的模数、齿宽参数都按照重载传动的载荷谱进行匹配，齿面设计时考虑了均载特性，通过轴系刚度的优化匹配，让齿面载荷分布更均匀，避免出现局部偏载导致的断齿、点蚀等失效问题，箱体的壁厚经过有限元刚度校核，在额定载荷下的最大变形量不超过0.05mm，完全满足齿轮啮合的间隙要求，不会因为箱体变形导致卡滞、传动效率下降等问题。
