法兰式锥面传动连接耦合结构

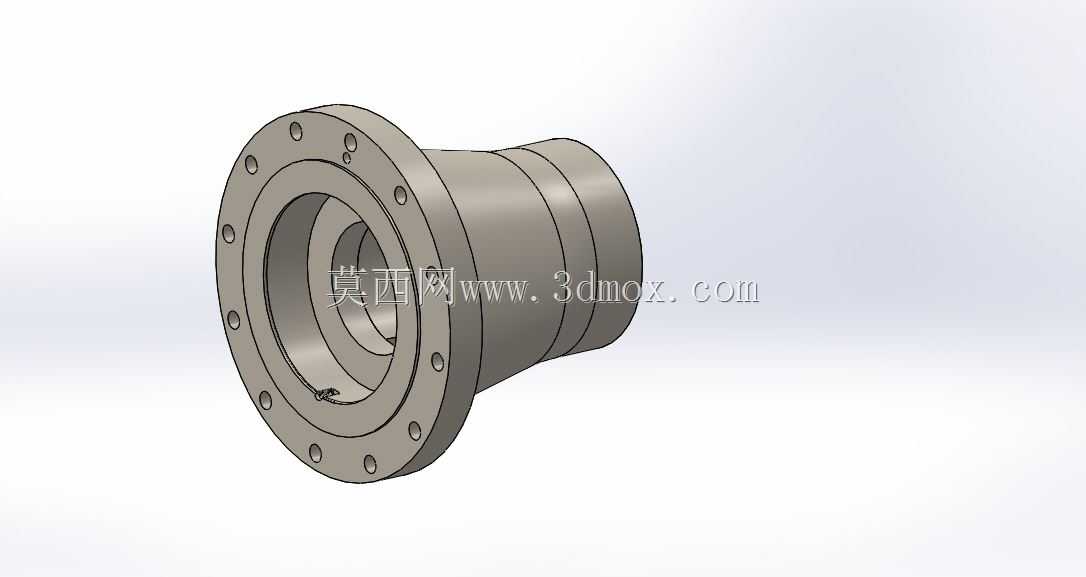

　　这类带法兰安装边的锥面耦合结构，在工业传动系统里承担着轴系间扭矩传递与同轴定位的核心作用，常见于泵组、工业风机、中小型减速机输出端与工作机的连接工位，也会用在需要频繁拆装维护的动力传输段，相比刚性直筒联轴器，它的锥面过渡段能更好地适配安装时的微小角度偏差，降低轴系对中难度，同时分散法兰端的应力集中，避免长期交变载荷下安装边出现开裂问题。从结构设计逻辑来看，大端的法兰盘沿圆周均匀布置了通孔安装位，孔位的节圆直径与安装端面的贴合面粗糙度有明确要求，安装时需要配合对应规格的高强度螺栓完成与对接端的紧固，法兰端面的止口设计是保证同轴度的关键，止口的配合公差一般选过渡配合，既能保证装配时的定位精度，也不会因为过盈量太大导致拆装困难。

　　锥段的壁厚是经过扭矩校核的，从法兰端向输出端逐步收窄的结构，一方面可以减轻整体重量，减少转动惯量对传动系统动态响应的影响，另一方面锥面的结构刚度分布更均匀，在传递峰值扭矩时不会出现局部应力突变。内孔的阶梯结构是为了适配不同直径的对接轴，不同直径段的衔接处做了圆角过渡，避免热处理和载荷作用下出现应力集中，内孔的键槽位置与法兰孔位有相位要求，装配时需要对准标记，保证动平衡精度，尤其是在转速超过1500rpm的应用场景下，动平衡等级需要达到G6.3以上，避免运行时出现异常振动。在实际选型应用中，需要先确认安装边界：法兰端的安装孔数量、节圆直径、止口尺寸要和对接端的安装尺寸完全匹配，输出端的内孔直径、键槽宽度要匹配被连接轴的尺寸，

　　同时要核算额定传递扭矩是否满足工况需求，留有1.5到2倍的安全系数，避免过载时出现结构断裂。安装过程中要先清理法兰贴合面的毛刺、杂物，保证两个对接面完全贴合，螺栓要按照对角顺序分次拧紧，避免法兰面出现偏斜导致轴系不同心，锥段外表面不需要做额外的加工处理，但是要避免安装时被硬物磕碰，防止表面出现凹痕影响应力分布。这类耦合结构不具备补偿大偏移量的能力，所以安装时的轴系对中偏差需要控制在允许范围内，径向偏差不超过0.1mm，角向偏差不超过0.5度，否则会加速轴承磨损，产生异常噪音。在日常维护中，只需要定期检查法兰螺栓的预紧力，查看连接部位是否有异常振动、异响，不需要额外加注润滑脂，因为它属于刚性接触的传动连接件，没有相对运动的摩擦副。

　　设计建模的时候，法兰盘上的安装孔要做等距阵列，保证每个孔的位置度公差，锥段和法兰的衔接处要做圆角过渡，内孔的阶梯段同轴度要控制在0.02mm以内，键槽的对称度公差要符合传动件的设计标准，建模时可以先绘制旋转截面生成主体结构，再阵列安装孔、切割键槽，最后对所有锐边做倒角处理，避免装配时划伤操作人员。
