起重机用摇臂式摆动轴承结构设计

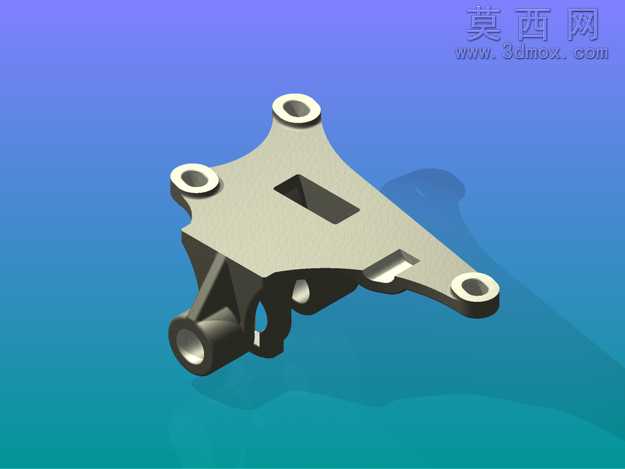

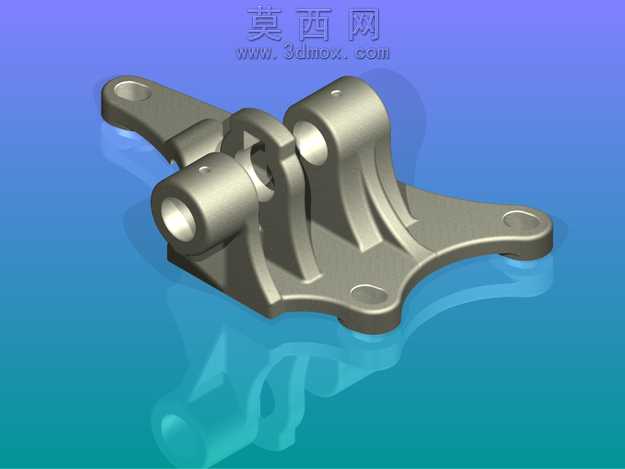

本作品为摇臂式摆动轴承的三维参数化建模成果，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先以基准平面定位核心安装底板的轮廓，通过拉伸、拔模、圆角过渡特征完成带三个安装孔位的底板基体建模，保证底板安装面的平面度公差与安装孔的同轴度约束，为后续上部铰接结构提供精准的定位基准。上部摇臂铰接结构采用对称式双支座设计，首先构建两侧带同轴轴孔的支撑凸台，通过筋板特征完成凸台与底板的刚性连接，筋板采用变厚度圆弧过渡设计，在降低结构应力集中的同时有效控制整体重量，中间铰接摇臂采用分体式轴孔配合设计，轴孔内壁预留了标准轴承安装的配合公差，摇臂端部的连接耳板通过拉伸切除完成连接孔位加工，所有孔位均添加了倒角特征去除锐边，符合机械加工的工艺要求。渲染阶段采用金属哑光铸铁材质赋予整体构件，材质参数调整为粗糙度Ra3.2的金属质感，添加环境光遮蔽效果突出结构的凹凸层次，背景采用渐变蓝底色搭配半透明倒影效果，清晰展现构件的整体轮廓与装配关系。结构设计上充分考虑摆动工况的受力需求，双支座结构可承受径向与轴向的复合载荷，底板的三个安装孔呈三角形分布，保证安装后的结构稳定性，摇臂与支座之间的铰接间隙预留了润滑脂存储空间，可有效降低铰接部位的转动磨损，适配起重机变幅机构、户外秋千铰接部位等需要往复摆动传动的场景，整体建模过程严格遵循机械设计的公差配合要求，所有特征均保留可编辑参数，可根据实际安装尺寸需求快速调整轴孔直径、安装孔距、底板厚度等核心参数，无需重新构建基础特征即可完成同系列不同规格摇摆轴承的快速变型设计，大幅提升同类型五金铰接构件的设计效率。
