康奈托电动阀结构三维建模设计

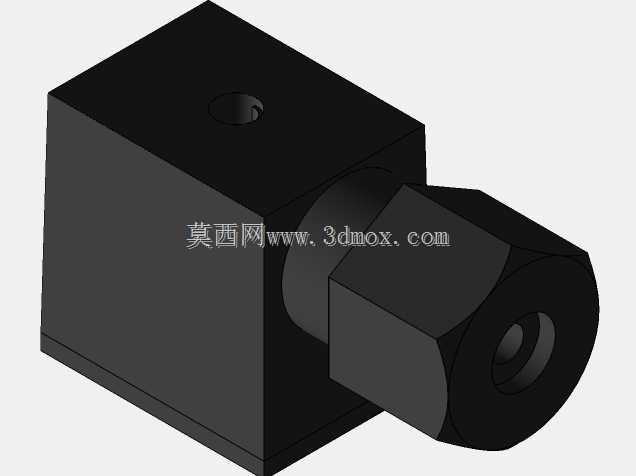

　　在流体管路控制系统的设计选型环节，康奈托电动阀常作为小通径流体通断控制的核心执行元件出现，这类阀件多应用在实验室分析仪器管路、小型化工配料支路、医疗设备流体回路、半导体制程气路控制等对控制精度、安装空间有较高要求的场景，相比手动阀可实现远程电信号控制，相比气动阀无需配套气源管路，在紧凑型设备的流体回路设计中适配性极强。从结构设计逻辑来看，该阀采用方块式主体集成布局，主体部分为方形阀块结构，这种结构设计并非随意选择，方形块体在设备内部安装时，可直接贴合安装基准面，无需额外设计弧形适配夹具，安装时可通过阀块顶面的螺纹孔完成锁紧固定，能有效减少安装支架的设计工作量，同时方形结构的平面加工基准更容易保证，在批量加工时可快速完成装夹定位，

　　降低机加工的装夹找正时间。阀块侧部延伸出的卡套式连接端，是这类小通径阀常用的管路连接结构，连接端的六角结构是专门为管路装配预留的扳手卡位，装配时可使用开口扳手卡住六角部位施加反向扭矩，避免锁紧管路接头时阀块整体跟转，损坏内部密封结构或安装定位面。从功能实现逻辑上，该阀依靠内置的电动执行组件驱动阀芯动作，实现管路的通断切换，阀块内部的流道采用直通式布局，可最大程度降低流体通过时的压损，对于小流量、低粘度的洁净流体、惰性气体等介质，这种直通流道的设计能减少介质残留，避免管路切换时的交叉污染，适配对介质洁净度有要求的应用场景。在安装边界的设计考量上，该阀的整体外形紧凑，方形主体的棱边均做了微小倒角处理，

　　避免装配时锐边划伤操作人员或相邻的管路、线缆，侧部连接端的轴向伸出长度经过核算，在连接常规外径的硬管或软管时，接头锁紧螺母的操作空间不会与阀块主体产生干涉，无需额外预留过大的装配间隙，能帮助设备设计人员压缩流体控制单元的整体安装空间。建模过程中，对阀块的各个安装面、连接螺纹的位置度、密封面的平面度都做了对应结构还原，卡套连接端的锥面密封结构、六角部位的对边尺寸、顶面安装孔的沉头深度都按照实际装配需求做了参数化处理，设计人员在进行设备整体装配时，可直接将该模型导入装配环境，核对安装孔位的匹配度、管路连接的操作空间、相邻元件的干涉情况，无需再对阀件进行二次测绘建模。这类电动阀在实际应用中，

　　常搭配PLC控制单元输出的开关量信号实现动作控制，相比同通径的电磁阀，其电动驱动的结构对介质清洁度的耐受度更高，不易因介质中的微小杂质造成阀芯卡滞，在小型水处理设备、饮品灌装支路、实验室色谱仪流路中都有大量应用，建模时还原的外部结构细节，可帮助结构设计人员在方案阶段就完成管路布局、安装固定、走线空间的整体规划，避免后期样机装配时出现空间干涉、安装位不匹配的问题，缩短设备的研发迭代周期。在进行管路布局设计时，该阀的方形主体结构还可作为管路排布的定位基准，多个同型号阀并排安装时，可直接将阀块侧面贴合排布，共用安装底板，进一步压缩阀组的整体占用空间，连接端的同轴度设计也能保证管路连接后不会产生额外的装配应力，避免长期使用后管路接头出现渗漏问题。
