乘用车辆传动变速系统结构展示

　　这套变速传动结构的建模，是面向前置前驱乘用车辆动力传递场景做的结构还原，日常做整车动力匹配、传动系统教学演示、零部件结构拆解分析的时候都能用到。实际装车场景里，这套总成布置在发动机输出端与驱动半轴之间，核心作用是根据不同行驶工况调整动力输出的转速与扭矩，让发动机始终保持在合理的工作区间，不管是低速爬坡需要大扭矩输出，还是高速巡航需要低转速降油耗，都能通过内部的齿轮组切换实现动力匹配，同时还能实现倒车动力反向输出、空挡动力切断的功能，满足车辆不同行驶状态的需求。

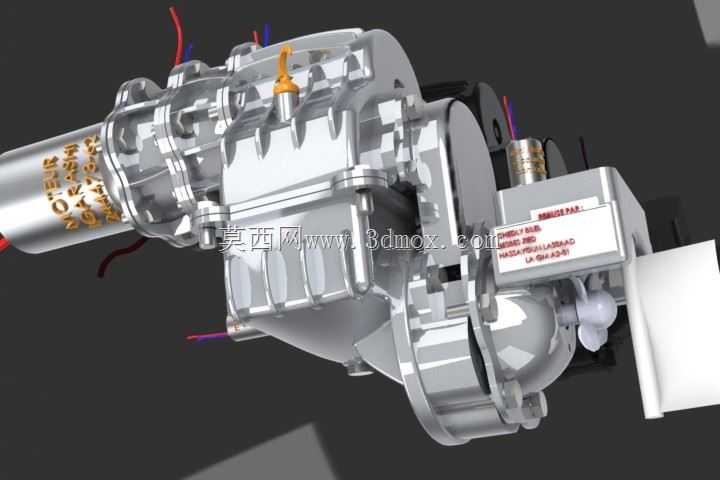

　　从结构设计思路来看，整个总成采用一体化压铸铝合金壳体作为承载主体，壳体的分型面沿着内部齿轮轴的布置平面拆分，既方便内部轴系、齿轮、同步器组件的装配，也能保证壳体整体的刚性，同时铝合金材质的自重更轻，能降低整车前部的簧下质量，提升操控表现。建模的时候特意还原了壳体外部的加强筋布局，这些加强筋沿着轴承座的受力方向延伸，能抵消齿轮啮合时产生的径向作用力，避免壳体在大扭矩输出时出现形变，影响齿轮啮合精度。壳体上预留的各类接口也都做了精准还原，包括顶部的通气塞安装位、侧面的换挡机构连接座、下部的放油螺塞孔，还有和发动机缸体对接的定位销孔、连接螺栓孔，这些安装边界的尺寸都和实际装车状态一致，做整车装配校核的时候可以直接调用，不用再反复核对接口位置。

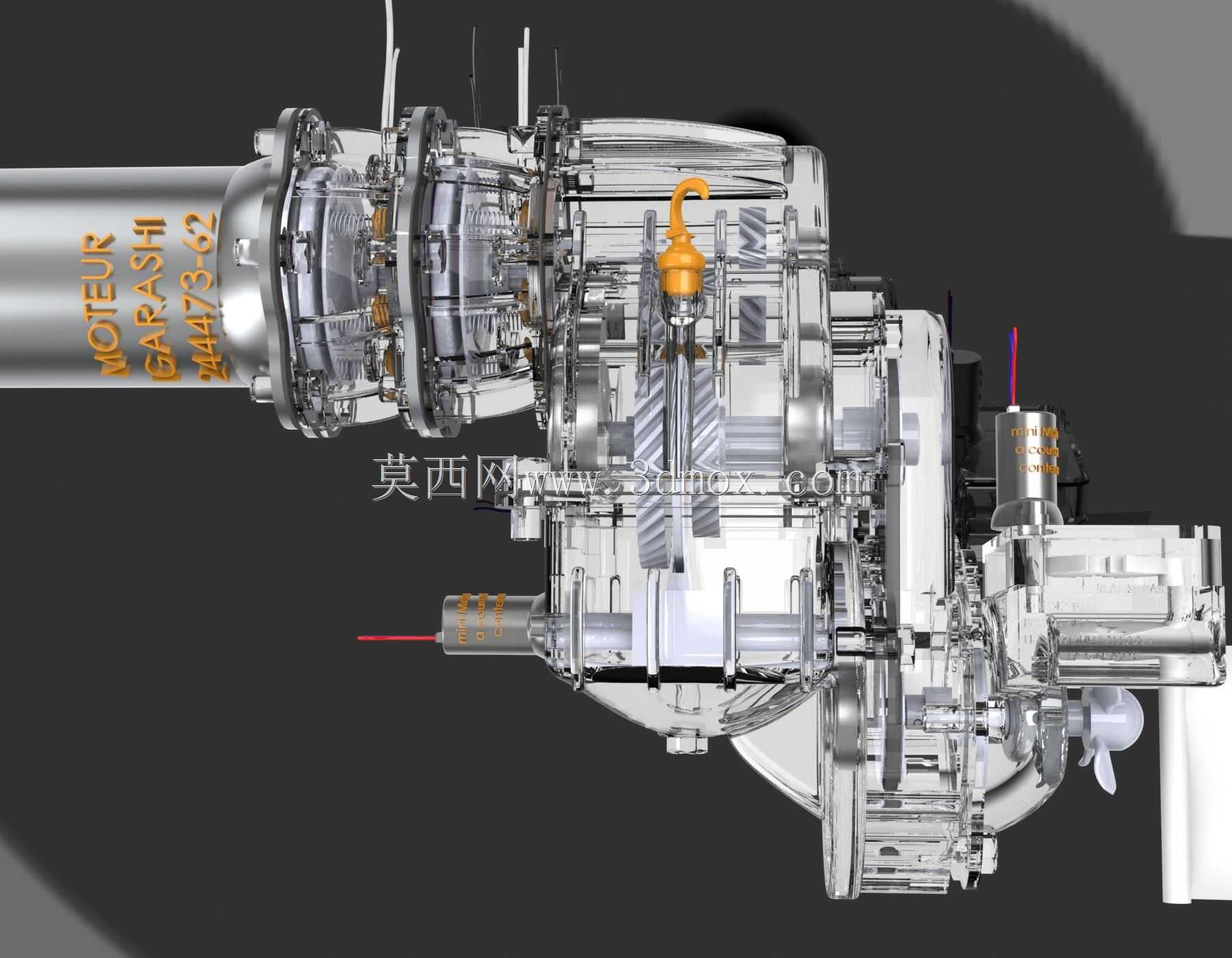

　　内部的轴系布置采用两轴式设计，输入轴直接对接离合器输出端，输出轴通过差速器总成连接两侧驱动半轴，相比传统的三轴式变速器，这种结构的轴向尺寸更短，更适合前置前驱车型的横向布置需求，能节省机舱内的布置空间，给乘员舱留出更多的乘坐空间。建模时还原了各挡位齿轮的啮合关系，同步器的齿套、齿环结构都做了细节呈现，换挡拨叉的运动轨迹也和实际结构匹配，做运动仿真的时候可以直观看到不同挡位切换时的动力传递路径，能清晰展示每个挡位下动力是经过哪几组齿轮传递到差速器的，不管是给新入行的结构工程师做传动原理培训，还是做维修教学的演示素材，都能直观呈现内部的工作逻辑。

　　外部的附属结构也做了完整还原，包括输出端的等速万向节连接结构、换挡拉索的固定支架、车速传感器的安装位，还有线束的走向固定结构，这些细节在做整车周边部件布置的时候非常关键，比如半轴的安装角度、换挡拉索的最小弯曲半径、传感器的插接件安装空间，都能通过这个模型直接做干涉校核，避免后续设计时出现部件之间的运动干涉。差速器端的球形壳体结构也做了精准还原，这个部分是容纳差速器行星齿轮的腔体，外部的连接法兰和半轴的对接尺寸符合通用前驱车型的安装规范，做传动系统改装或者零部件替换设计的时候，可以直接参考这个结构的安装边界做适配设计。

　　整个模型的结构拆分逻辑和实际装配流程一致，从壳体合箱到内部轴系装配，再到外部附属件安装，每个部件的装配顺序都符合实际生产的装配工艺，做装配工艺仿真或者生产线工位设计的时候，也能直接调用这个模型做流程验证，不用再重新搭建装配层级。壳体表面的加工面定位也做了区分，和发动机对接的安装面、轴承座的配合面都是高精度加工面，建模时预留了加工余量的参考标识，做工艺分析的时候可以直观识别哪些位置需要精加工，哪些位置是压铸毛坯面，方便后续做加工工艺的编排。
