阿喀琉斯主题仿古短剑三维结构设计

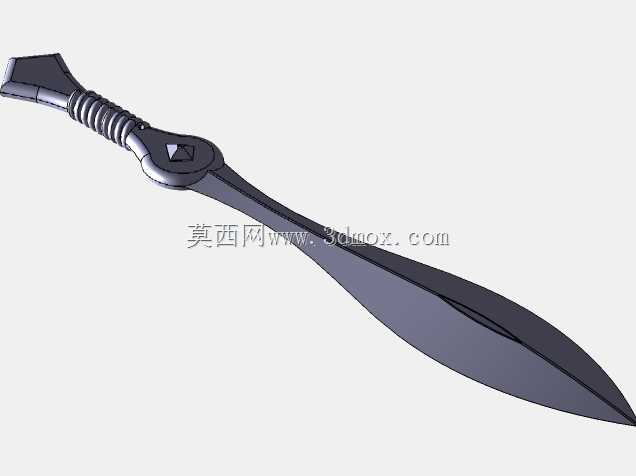

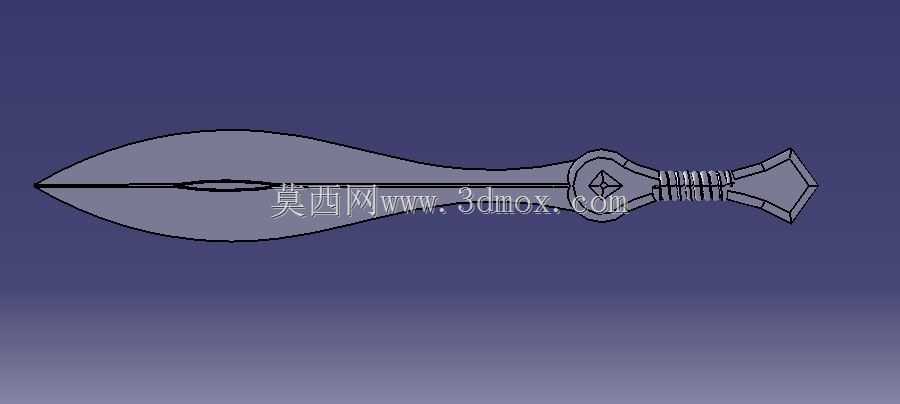

　　该短剑结构设计围绕仿古影视道具与文创展示场景展开，可适配古装影视拍摄道具制作、历史主题展馆展陈、文创周边开发等实际应用场景，区别于实战兵器的功能定位，设计阶段优先考量结构还原度、展示适配性与轻量化装配需求。整体结构分为剑身、护手、握柄、柄首四个核心组成部分，各部件之间采用嵌入式榫接配合定位，无需额外焊接或复杂紧固件即可完成装配，适配小批量文创产品的快速加工与组装需求。剑身部分采用对称柳叶形轮廓设计，刃部做等比例收窄处理，剑身中部起贯通式脊线，既还原了古典短剑的视觉特征，也在结构上提升了剑身的整体抗弯刚度，避免展示或搬运过程中出现弯折变形；剑身根部与护手衔接位置做圆角过渡处理，消除应力集中点，适配树脂、

　　PLA等多种3D打印加工材料的成型特性，减少打印过程中的翘曲、开裂风险。护手部分采用一体化圆盘式结构，中心开设与剑身根部匹配的矩形定位槽，装配时剑身根部直接嵌入槽内完成径向定位，护手边缘做圆弧倒角处理，避免搬运、展示过程中出现剐蹭风险，同时护手表面预留浅槽结构，可适配后续做旧、纹饰雕刻等二次工艺处理，满足不同风格的仿古外观需求。握柄部分采用多段环形凸棱结构设计，凸棱间距贴合成年人手掌握持的指缝分布，即使长时间握持也不会出现打滑问题，握柄内部为中空结构，既降低了整体重量，也可内置配重块调整整剑的重心位置，重心控制在护手前3厘米位置，符合手持道具的握持平衡需求，避免长时间持握出现手腕疲劳。柄首部分采用带挂孔的一体式结构，挂孔可穿系挂绳，

　　适配壁挂展示、随身配饰挂载等多种使用场景，柄首与握柄衔接位置做螺纹配合结构，装配时旋转即可完成锁紧，无需额外粘接，拆卸后可方便更换不同风格的握柄包覆材料，适配皮革缠裹、金属做旧等不同外观处理方案。外形尺寸方面，整剑总长度控制在55厘米，剑身长度38厘米，最宽处位置为剑身中部，宽度6厘米，握柄长度12厘米，适配绝大多数成年人的手掌握持尺寸，整体最大外轮廓宽度不超过8厘米，厚度方向最大尺寸为2.5厘米，安装边界适配常规的刀剑展示架、壁挂式展托的安装尺寸，无需额外定制展具即可直接上架展示。设计过程中针对不同加工工艺做了结构适配，若采用3D打印加工，所有悬空结构均添加45度支撑角，无需添加大量支撑即可完成打印，降低后处理工作量；

　　若采用金属铸造加工，所有壁厚均控制在3毫米以上，满足铸造工艺的最小壁厚要求，避免出现浇不足、冷隔等铸造缺陷；若采用木质雕刻加工，所有曲面均做顺滑过渡处理，无尖锐内角，适配雕刻刀具的走刀路径，减少加工过程中的断刀风险。结构验证阶段通过有限元分析对整剑的受力情况做了模拟，在剑身前端施加100N的横向载荷时，最大形变量不超过2毫米，完全满足展示、道具使用的强度需求，不会出现永久性变形；各衔接位置的配合公差控制在0.1毫米，装配后无松动、晃量，整体结构紧凑，无冗余部件。
