弯管成型管状支撑承载构件结构设计

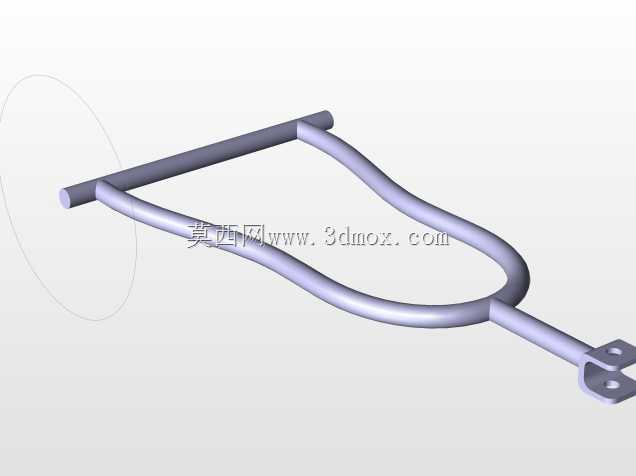

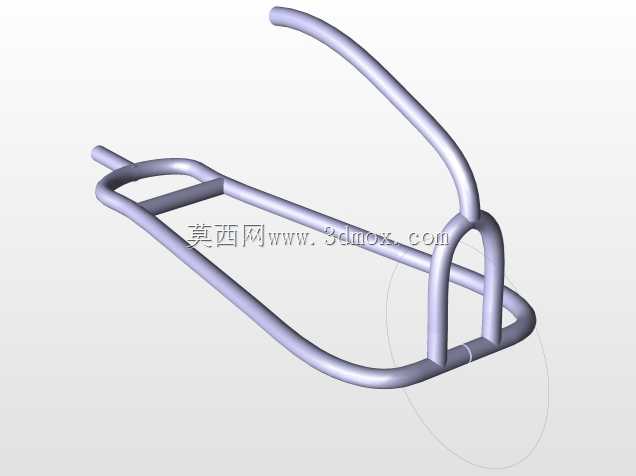

　　这类弯管成型的框架类构件，在轻工配套、小型载具附属结构、民用五金支撑场景中应用十分广泛，日常接触到的小型代步车扶手支架、户外置物架承托骨架、运动器材握持支撑结构，大多采用这类一体弯制的管状框架作为核心承载基体。从实际使用需求出发，这类构件不需要额外的拼接焊缝来完成主体成型，依靠管材本身的冷弯工艺就能实现整体轮廓的成型，既减少了焊接工序带来的变形风险，也能避免拼接位置的应力集中问题，在长期承受交变载荷的使用场景下，结构可靠性比多段拼接的框架更有优势。

　　设计这类构件的时候，首先要匹配安装边界的尺寸限制，整个框架的轮廓要避开周边其他部件的运动干涉范围，比如作为小型载具的扶手支撑时，要保证握持段的高度符合人体工学的操作范围，底部的安装固定段要和载具主体的安装孔位完全对齐，弯管的转弯半径不能小于管材本身的最小弯制半径，否则弯制过程中很容易出现管材外侧壁拉裂、内侧壁起皱的缺陷，直接导致构件报废。从结构受力的角度看，整个框架的受力路径从握持端的受力点开始，顺着管材的延伸方向传递到底部的两个固定支脚，中间的过渡弯段要做圆弧过渡，不能出现直角弯折的结构，直角位置会在受冲击载荷的时候产生应力集中，长期使用很容易出现疲劳断裂的问题。

　　构件的管材选型要匹配实际承载需求，日常轻载场景下选用普通薄壁碳钢管就能满足强度要求，如果是用在潮湿户外或者有腐蚀风险的场景，可以更换为不锈钢管材或者做表面喷塑、镀锌处理，提升构件的耐锈蚀能力。安装固定段的管材端部要做打扁或者焊接安装片的处理，预留对应的安装孔位，保证和配套主体连接的时候有足够的连接强度，不会在受力的时候出现连接松动的问题。握持段的管材可以根据使用需求做表面包胶处理，提升握持的时候的摩擦力和触感，避免低温环境下直接接触金属带来的不适感。

　　在三维建模过程中，要优先用扫掠命令来完成主体管材的成型，先绘制好三维空间的中心路径线，路径线的各个弯段要保证相切连续，不能出现硬拐点，扫掠的时候要注意管材的壁厚保持均匀，不能因为路径的曲率变化导致扫掠出来的实体出现壁厚不均的问题。建模完成后要做干涉检查，确认整个构件的轮廓在装配状态下不会和周边的其他零部件产生碰撞，同时要校核关键受力位置的形变情况，保证在额定载荷下构件的形变量在允许范围内，不会因为形变过大影响正常使用。另外还要考虑弯管加工的工艺可行性，所有弯段的弯曲半径要统一，尽量减少不同弯曲半径的数量，降低弯管模具的加工成本，管材的下料长度要提前计算好弯制过程中的延伸量，避免弯制完成后整体尺寸出现偏差，导致安装的时候无法对齐孔位。

　　这类一体弯制的框架构件相比冲压焊接的同类结构，生产效率更高，批量生产的时候成本优势十分明显，而且整体的外观更流畅，没有多余的焊缝凸起，后续表面处理的时候也更容易获得均匀的涂层效果。在实际选型应用的时候，要根据具体的承载要求调整管材的壁厚和管径，重载场景下可以在框架的受力薄弱位置增加加强筋或者辅助支撑管，进一步提升整体的结构强度，不需要整体更换更大规格的管材，兼顾结构强度和成本控制。
