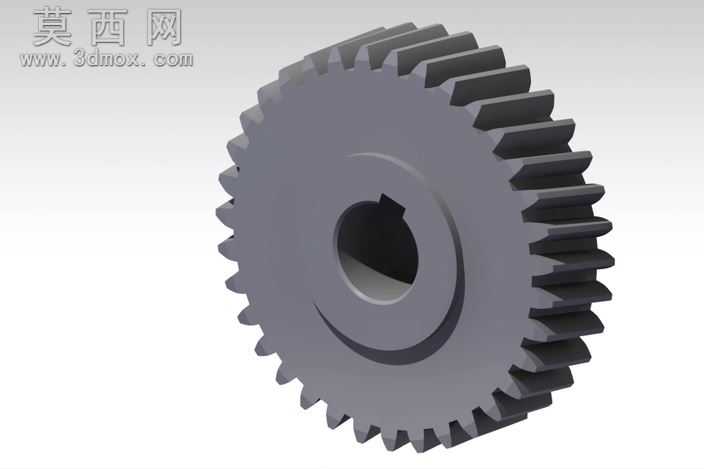

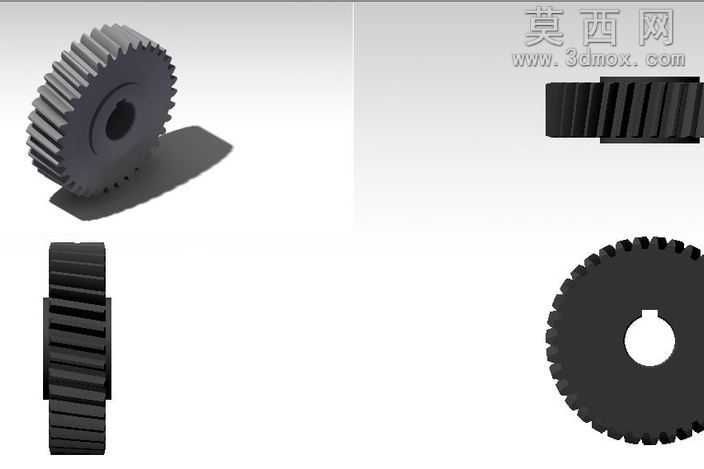

带键槽斜齿圆柱齿轮三维结构设计

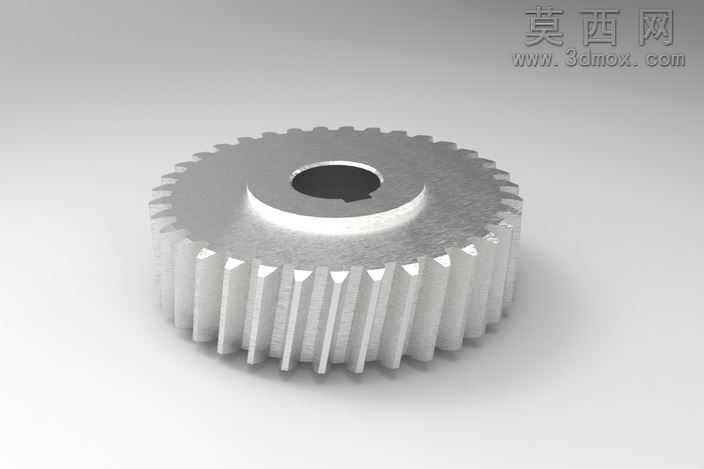

本作品为斜齿圆柱齿轮的三维参数化设计成果，建模过程严格遵循机械设计规范，围绕斜齿轮的啮合特性与装配需求展开结构搭建。建模阶段以齿轮的核心参数为基础，先完成齿轮基准轴、分度圆、齿顶圆、齿根圆的基准特征创建，通过齿廓渐开线的精准绘制，结合螺旋角参数完成单个斜齿齿形的扫掠成型，再通过圆周阵列实现全齿的均匀排布，保证每一个轮齿的齿距、齿厚、螺旋角偏差控制在合理公差范围内，确保后续啮合传动的平稳性。齿轮中心位置设计有带键槽的安装轴孔，键槽的尺寸、位置完全匹配对应传动轴的连接标准，可实现齿轮与轴的周向固定，可靠传递扭矩，避免传动过程中出现相对转动打滑的问题。齿轮主体的轮毂、轮缘、轮辐部分采用等强度结构设计，在保证整体结构刚度、满足传动受力要求的前提下，尽可能优化结构厚度，减少不必要的材料冗余，降低零件整体重量。材质表现上模拟了常用合金结构钢的金属质感，对轮齿啮合面、安装轴孔、键槽侧面等关键配合面做了精加工质感处理，还原实际机加工后的表面粗糙度效果，非配合面则保留了常规机加工的纹理特征，整体渲染效果贴近工业实际生产的齿轮零件状态。设计过程中充分考虑斜齿轮传动的优势，相比直齿圆柱齿轮，斜齿啮合时轮齿是逐步进入与退出啮合，传动冲击小、噪音低、承载能力更强，适用于中高速、重载的传动场景。建模时对齿根部分做了标准圆角过渡处理，有效降低齿根处的应力集中，提升齿轮的疲劳使用寿命，避免传动过程中齿根断裂的失效风险。整体模型的所有特征均为可编辑参数化结构，可根据实际传动比、中心距、载荷需求快速调整模数、齿数、螺旋角、齿宽、轴孔直径、键槽尺寸等核心参数，适配不同的传动系统设计需求，可直接用于机械传动系统的虚拟装配、运动仿真、干涉检查，也可作为后续工程图纸生成、数控加工编程的基础模型，为通用机械传动部件的设计开发提供可靠的三维模型支撑。
