多辐条流线型汽车轮毂结构设计

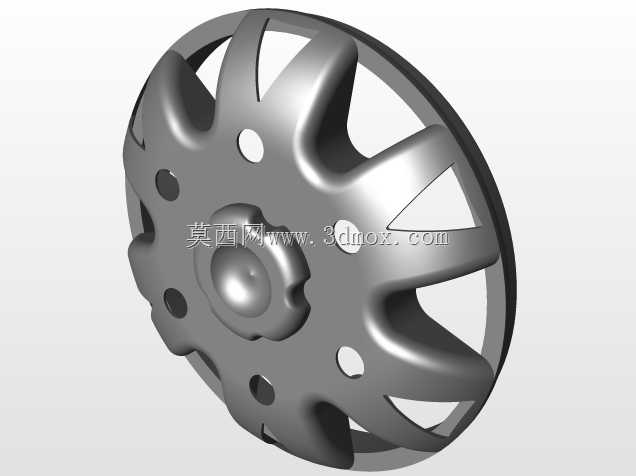

　　汽车轮毂作为整车行走系统的核心承载部件，直接衔接轮胎与车桥传动端，既要承担整车整备质量、行驶过程中的动载荷冲击，也要兼顾制动系统散热、整车外观匹配的实际需求，在乘用车辆的底盘部件设计中占据极高的权重。这款轮毂采用多辐条流线型布局，在结构设计阶段优先平衡了轻量化与结构刚度的矛盾，没有采用传统的等厚直辐条构型，而是将每根辐条设计为渐变扭转的曲面形态，从轮心安装盘位置向外延伸至轮辋结合处时，辐条截面逐步收窄并做流线过渡，既可以在车辆行驶过程中引导气流穿过辐条间隙，带走制动盘、制动卡钳工作产生的热量，避免长距离制动后制动效能热衰减，也能通过曲面结构的抗弯特性，在不额外增加辐条壁厚的前提下提升径向、侧向的承载能力。

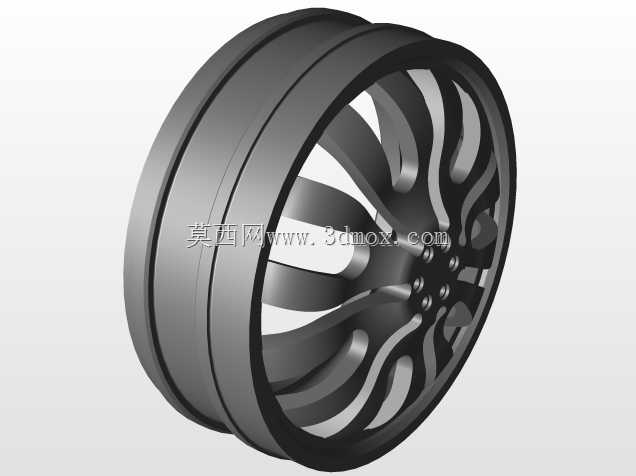

　　从安装边界来看，轮心位置的安装盘采用了多螺栓孔均布布局，螺栓孔的位置度公差严格匹配乘用车辆的转向节安装基准，安装盘与辐条衔接的位置做了加厚的圆弧过渡处理，避免车辆经过颠簸路面时，轮心位置因应力集中出现疲劳裂纹；轮辋部分采用标准的深槽轮辋构型，胎圈座的角度、轮缘的高度尺寸完全符合民用乘用车轮胎的装配规范，能够兼容常规的真空胎安装需求，不需要额外加装内胎即可完成轮胎装配，轮辋的内侧预留了气门嘴的安装孔位，位置避开辐条的遮挡区域，方便后续轮胎充气、胎压检测模块的安装维护。

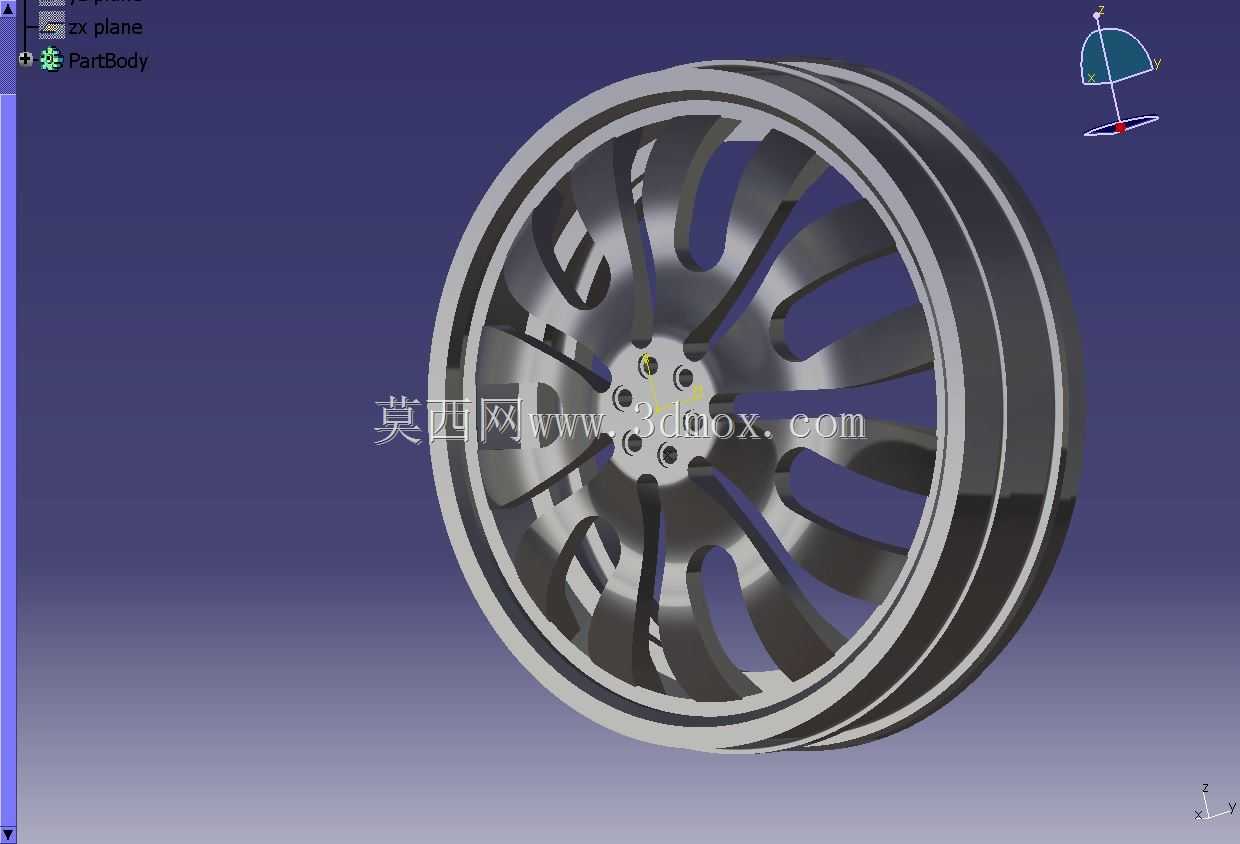

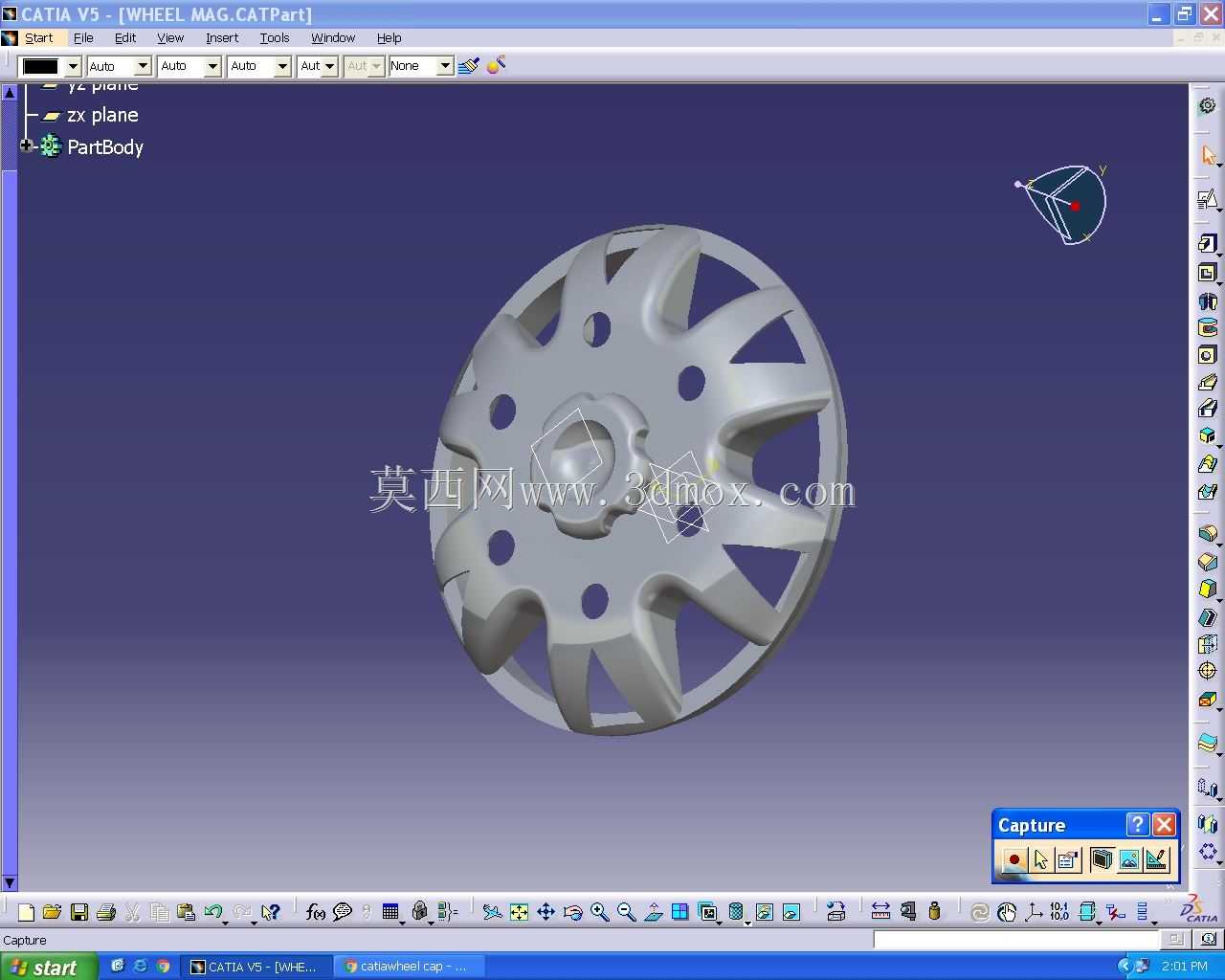

　　在实际应用场景中，这类轮毂适配于普通家用乘用轿车、城市SUV车型，既可以作为整车出厂的原装配套部件，也可以作为售后改装的替换部件使用。设计过程中采用曲面建模与实体建模结合的方式，先通过线框搭建轮毂的整体轮廓基准，确定轮辋的回转直径、辐条的分布角度、安装盘的螺栓孔分布圆直径这些核心硬参数，再通过曲面构面完成辐条的流线型外观构建，最后通过实体加厚、布尔运算完成螺栓孔、气门嘴孔、轮辋减重槽的细节处理，整个建模过程中所有的圆角过渡都做了等半径或变半径的顺滑处理，避免出现尖锐的棱角，一方面是减少生产铸造过程中的应力集中点，降低铸件出现缩孔、裂纹的概率，另一方面也能减少车辆行驶过程中的风阻，同时避免棱角位置积存泥水导致的腐蚀问题。

　　从功能特性上看，这款轮毂的辐条间隙经过尺寸校核，在保证辐条自身结构强度的前提下，预留了足够的制动系统避让空间，能够兼容大尺寸的通风制动盘、多活塞制动卡钳的安装需求，不会出现轮毂与卡钳干涉的问题；轮辋的内侧设计有环形的减重槽，在不影响轮辋整体刚度的前提下，有效降低了轮毂自身的重量，减少了簧下质量，能够提升车辆的悬挂响应速度，改善行驶的操控质感。整个轮毂的外形尺寸严格遵循常规乘用车的轮毂规格范围，轮辐的外端面与轮缘的高度差控制在合理范围内，既可以保证轮毂安装后与翼子板的位置匹配，不会出现轮毂突出车身或者内凹过多的问题，也能适配常规的轮毂中心盖安装结构，方便后期品牌标识的装配。

　　在结构强度的设计考量上，每根辐条的受力路径都做了针对性的优化，车辆行驶过程中来自地面的垂直载荷、转弯时的侧向载荷、制动时的纵向载荷，都可以通过辐条顺畅传递到轮心安装盘，不会在结构上出现载荷突变的位置；辐条与轮辋的衔接位置采用了大圆弧过渡，增大了结合面积，能够分散轮辋受到的轮胎张力，避免长期使用后衔接位置出现开裂。这类流线型辐条的设计除了功能层面的优势，在外观上也更具动感，能够匹配不同风格的车身外观设计，满足用户对车辆外观个性化的需求，同时曲面的结构也更容易清理，辐条表面的泥水、灰尘可以在车辆行驶过程中被气流带走，减少日常维护的成本。
