十字轴式万向联轴器结构三维设计

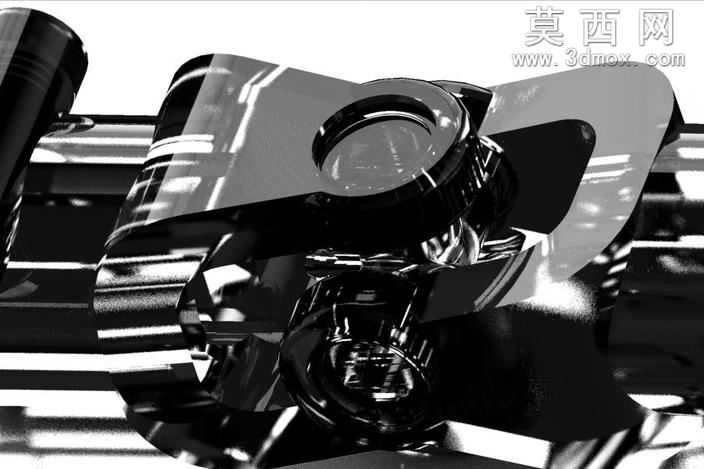

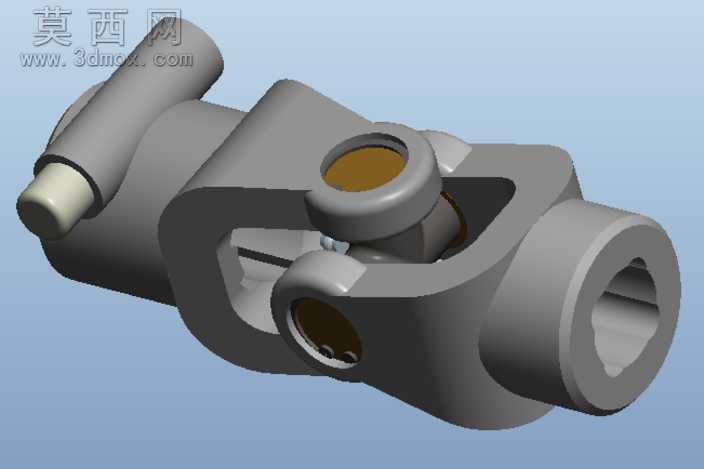

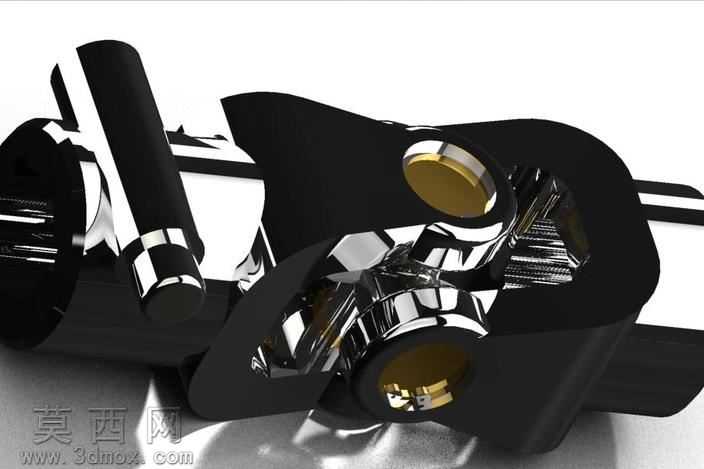

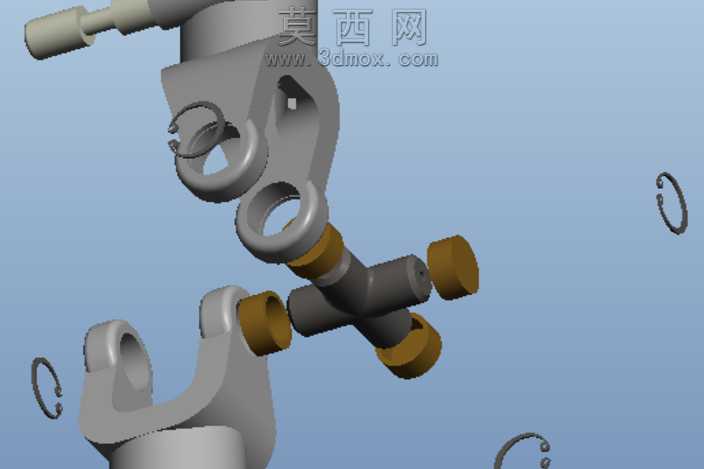

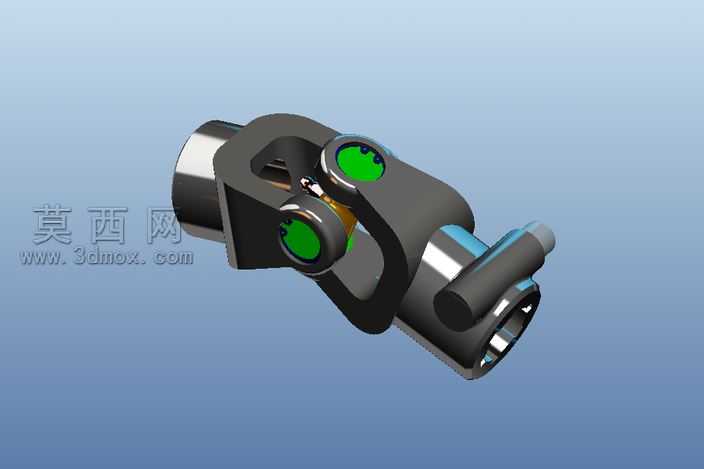

本作品为十字轴式万向联轴器的三维参数化设计模型，建模过程依托主流三维CAD软件完成，整体采用自顶向下的装配设计思路，先完成整体传动布局的骨架搭建，再逐一拆分设计各个子零件，确保各部件间的装配间隙、运动干涉量控制在合理工程范围内。模型完整还原了万向联轴器的核心传动结构，包含两端的叉形接头、中间十字传动销轴、轴套衬垫、注油润滑结构以及端部连接轴孔，所有配合面均按照机械加工的公差要求做了细节处理，叉形接头的叉耳对称度、十字轴轴颈的同轴度都在建模阶段做了参数化约束，可直接用于后续的工程图导出与运动仿真分析。材质渲染阶段，主体金属部件采用哑光灰铸铁材质表现，十字轴与轴套的配合面做了金属光泽的区分处理，衬垫部位采用铜质金属材质，通过不同材质的粗糙度、反光度参数调整，清晰区分不同功能的零件结构，让整体模型的结构层次一目了然。结构设计上，该万向联轴器可实现两轴间存在夹角情况下的连续回转运动，可靠传递转矩，模型预留了标准的轴孔键槽结构，符合通用机械传动的安装尺寸规范，十字轴部位的润滑通道也做了完整的结构还原，可直观展示万向节工作过程中的润滑路径。建模过程中对所有圆角、倒角等工艺结构都做了还原，避免出现尖锐直角的非工艺化结构，让模型既具备结构展示价值，也可用于机械原理教学、传动方案选型参考等场景，通过渲染视角的调整，可清晰观察到万向节叉与十字轴的配合关系，直观展示变角度传动的结构原理，帮助理解万向联轴器补偿两轴偏移、缓冲减振的工作特性。
