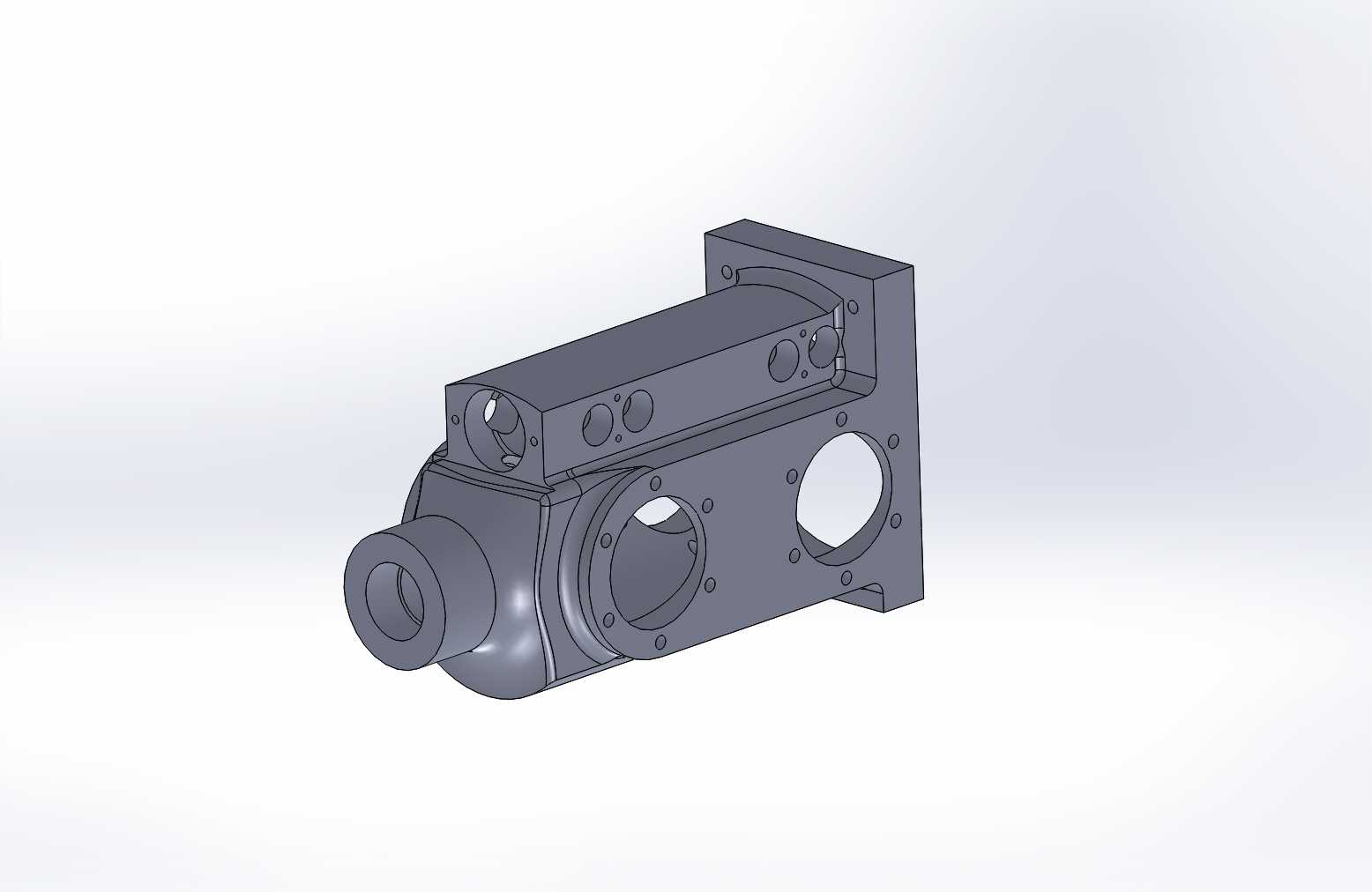

四缸发动机壳体结构三维设计

　　在中小排量内燃机的整机开发流程中，四缸发动机壳体作为整台动力单元的核心承载基体，其结构合理性直接决定了整机的运行可靠性、NVH表现与服役寿命，这类壳体的三维结构设计需要兼顾多系统的集成安装需求，不能仅以容纳曲柄连杆机构为单一设计目标。从实际装机场景来看，这类壳体广泛适配1.0L-2.5L排量区间的直列四缸往复式内燃机，覆盖乘用车辆、小型工程机械、固定式发电机组等多个应用领域，是民用动力领域应用占比最高的缸体结构形式之一。

　　从功能特性维度拆解，该壳体首先需要为曲柄连杆机构提供密闭的运行腔室，既要承受活塞往复运动、曲轴旋转带来的周期性交变载荷，还要为配气机构、冷却系统、润滑系统、燃油供给系统的相关零部件提供精准的安装定位基准。壳体上分布的多组同轴孔系，分别对应曲轴主轴颈安装位、凸轮轴安装位、气缸套安装位，孔系的同轴度、圆柱度公差直接影响运动部件的运转阻力与磨损速率，设计阶段需要根据整机的额定转速、爆发压力参数，预留合理的公差带与加工余量。壳体侧壁集成的流道结构，分别连通冷却水道与润滑油道，冷却水道需要覆盖气缸周边、燃烧室相邻区域的所有热负荷集中点，保证整机工作时各区域温度差控制在合理区间，避免局部热应力过大导致壳体开裂；润滑油道则需要以最短路径将压力机油输送到各运动摩擦副，同时在流道转角处做圆弧过渡处理，减少机油流动的阻力损失，保证低转速工况下各摩擦副也能获得足够的润滑压力。

　　在设计思路的落地层面，该壳体采用整体式铸造结构，主体材质选用高强度灰铸铁或者压铸铝合金，根据整机的轻量化要求与成本定位做材质选型：铝合金材质壳体重量更轻，适合乘用车辆的轻量化需求，灰铸铁材质则刚性更好、成本更低，适合固定式发电机组、小型工程机械这类对重量不敏感的应用场景。壳体的外壁设计有纵横交错的加强筋结构，这些加强筋并非随意布置，而是根据有限元分析得到的应力集中区域做定向排布，在不额外增加过多壁厚的前提下，提升壳体整体的结构刚性，降低整机运行时的结构振动与辐射噪声。壳体的端面法兰分布有均匀的螺栓连接孔，用于连接气缸盖、正时链罩、油底壳、变速箱壳体等外围部件，每个螺栓孔的位置度、螺纹深度都经过匹配计算，保证连接后的密封性能与连接强度，避免出现漏油、漏水、漏气的三漏问题。

　　从安装边界与尺寸配合来看，该壳体的整体轮廓尺寸适配直列四缸的布置形式，长度方向根据单缸缸径与缸心距确定，缸心距的设计需要兼顾气缸壁厚度、冷却水道宽度、螺栓布置空间三个核心要素，过小的缸心距会导致气缸壁强度不足、水道流通面积不够，过大的缸心距则会造成整机长度冗余、重量增加。壳体底部的安装支脚设计有对应的安装定位孔，用于将整机固定在车架或者设备机架上，支脚的位置需要匹配整机的重心分布，保证安装后整机的振动能够均匀传递到减震结构上，避免出现单侧受力过大的问题。壳体侧面预留的各类传感器安装孔、附属部件安装位，都按照通用的动力总成接口标准设计，能够适配不同厂家的外围零部件选型需求，减少后续整机适配的改造成本。在细节设计上，壳体的所有腔室转角都做了圆角过渡处理，避免铸造过程中出现应力集中导致的铸件缺陷，同时也能减少应力集中带来的疲劳开裂风险；壳体内部的回油通道设计有足够的流通面积，保证润滑后的机油能够快速回流到油底壳，避免出现机油滞留、呼吸口喷机油的问题。
