AR9枪械扳机组件结构设计方案

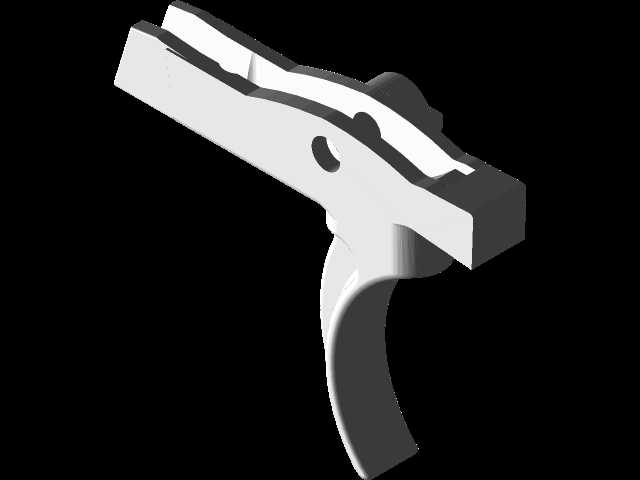

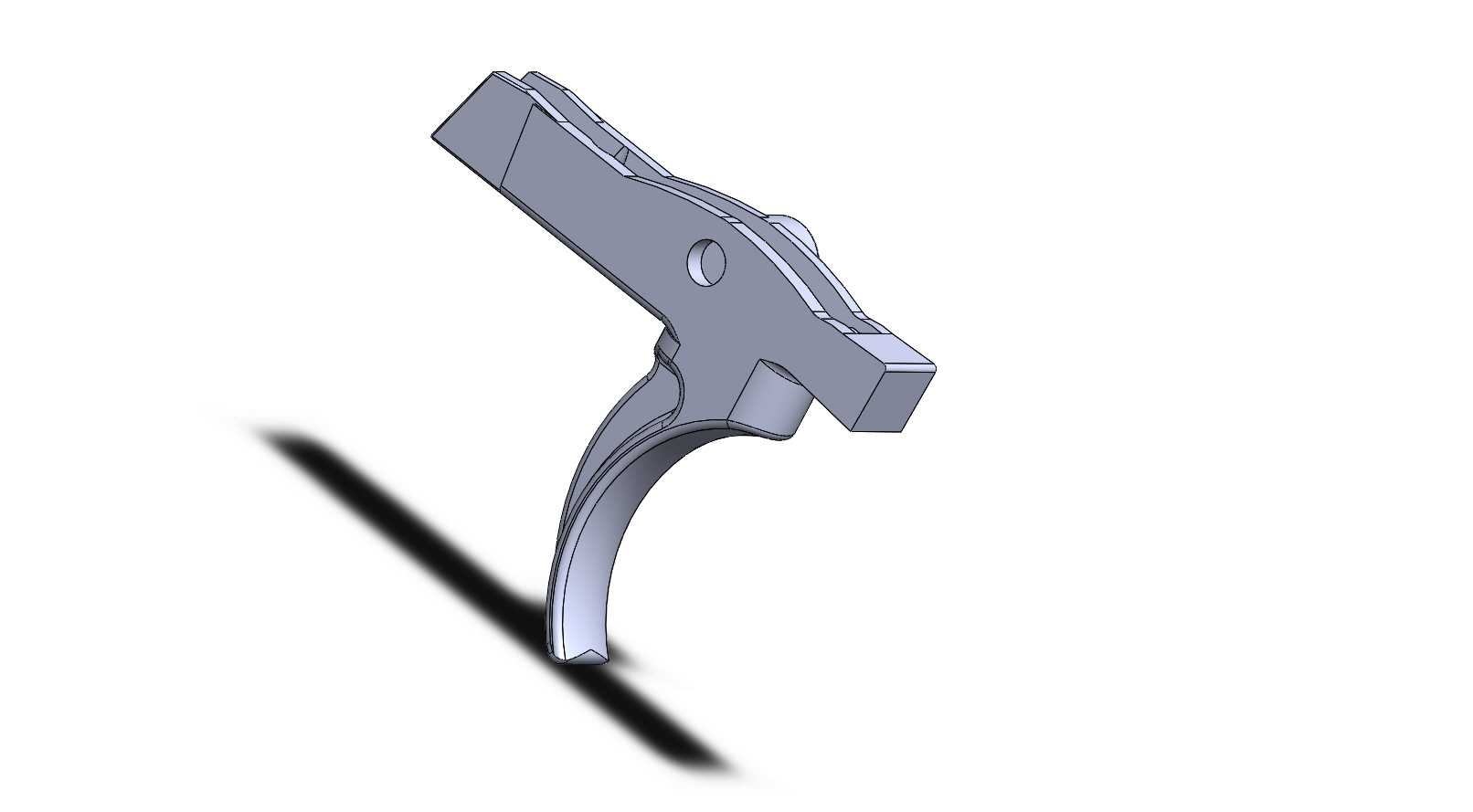

　　在民用射击运动器材、竞技类枪械改装领域，扳机组件作为直接决定击发手感与操作安全性的核心部件，其结构设计的合理性直接影响使用者的操作体验与射击精度。本次设计的AR9扳机组件，适配9mm口径AR平台枪械的击发系统，整体采用一体化铣削成型的结构思路，规避了传统拼接式扳机存在的装配间隙过大、长期使用后出现旷量的问题。从实际使用场景来看，竞技射击场景下射手对扳机行程、触发力度的反馈敏感度极高，因此在结构设计阶段，首先对扳机的握持曲面做了贴合指腹的弧度处理，指靠位置的曲面过渡半径控制在8mm，既保证戴战术手套操作时不会出现滑脱，也能让裸手操作时获得清晰的触感反馈。安装边界方面，该扳机的枢轴孔直径设计为4mm，

　　与AR系列标准下机匣的扳机安装轴完全适配，整体安装后突出机匣内部的厚度不超过12mm，不会阻弹匣上下运动的路径，也不会与阻铁、击锤等相邻击发部件产生运动干涉。功能特性上，扳机的触发接触面对应阻铁的搭接位置做了1.5mm的平面咬合区，保证待击状态下的咬合强度，避免出现滑机、早发火等安全隐患，同时咬合面做了0.2mm的倒角处理，降低扣压过程中的摩擦阻力，让扳机力的释放过程更加线性，没有明显的卡顿感。设计过程中，针对扳机长期反复受力的工况，在扳机与枢轴配合的孔位周边做了加厚处理，壁厚从主体的3mm提升至5mm，抵消扣压时枢轴位置产生的应力集中，避免长期使用后出现孔位变形、扳机晃动的问题。扳机的外形轮廓做了多段折线过渡，既保证整体结构强度，

　　也尽可能削减非受力区域的材料厚度，降低组件整体重量，让扳机的复位响应速度更快。从运动行程来看，扳机的预压行程设计为2mm，击发行程为1.5mm，超行程为1mm，总行程控制在4.5mm，符合竞技射击场景下短行程快扣的操作需求，同时也保留了足够的安全行程，避免轻微触碰就出现击发的风险。在与其他击发部件的配合逻辑上，扳机上端的推顶面与阻铁的接触位置做了角度匹配，扣压过程中推顶阻铁转动的角度刚好满足击锤解脱的需求，不会出现过度推顶导致阻铁与击锤产生碰撞磨损的问题。表面轮廓的所有棱边都做了R0.5的圆角处理，既避免加工后残留的锐边划伤使用者，也能减少部件在机匣内部运动时与其他零件的刮擦，降低机构运动的阻力。针对不同使用者的手型差异，

　　扳机的指靠位置长度设计为18mm，适配不同指长的射手操作，不管是手掌偏大还是偏小的使用者，都能找到舒适的扣压位置。结构上没有额外的可调螺丝等易松动零件，整体为一体式结构，安装后不需要额外调整即可适配标准AR9下机匣的击发机构，降低了装配调试的难度，也避免了可调结构在长期射击震动后出现参数偏移的问题。从受力角度分析，扣压扳机时的受力方向沿扳机曲面的法向传递到枢轴位置，整体力线经过枢轴中心下方1mm位置，保证扣压过程中不会出现扳机向两侧偏摆的趋势，提升操作的稳定性。扳机尾部的复位簧卡槽尺寸适配标准AR扳机复位簧，不需要更换专用弹簧即可直接装配，通用化程度较高，能够兼容市面上绝大多数市售AR9下机匣产品，不需要对机匣做额外的打磨修改即可完成安装。
