不锈钢锁紧式管道连接环结构设计

　　在流体输送管路系统的搭建与运维场景中，这类带卡槽的环形连接构件是管路对接环节的核心承压零件，主要应用于食品加工、日化生产、市政给排水等对管路耐腐蚀性能有要求的管线布设场景，承担管路对接处的轴向锁紧、径向定位以及辅助密封的作用，避免管路在输送带压介质时出现对接松脱、介质渗漏的问题。

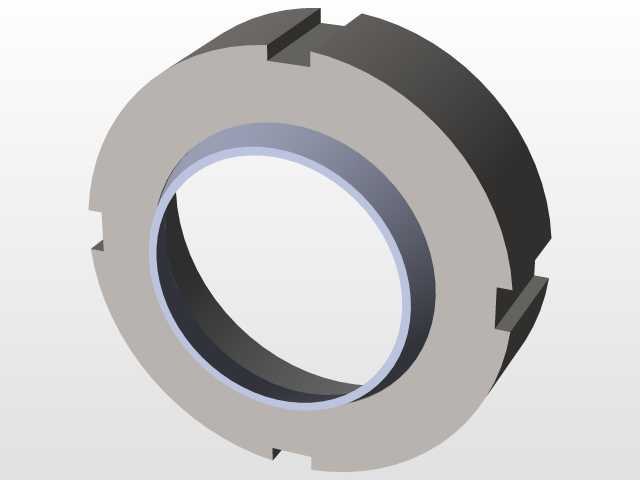

　　从结构设计逻辑来看，该构件采用环形基体作为主体承载结构，内孔为光滑圆柱面，加工时严格控制内孔的圆柱度与表面粗糙度，保证与对接管道外壁的贴合度，减少装配间隙带来的介质渗漏风险。环形基体的外圆周上均匀分布多个凸台式卡槽，这类卡槽的设计是为了匹配专用的锁紧卡箍，装配时卡箍的卡爪嵌入卡槽内，通过卡箍的抱紧力将两段对接的管道牢牢压合在连接环的两端，相比传统的螺纹连接、法兰连接方式，这种卡槽式锁紧结构不需要在管道端部加工螺纹或者焊接法兰盘，大幅降低了现场管路装配的作业难度，尤其适合薄壁不锈钢管道的快速连接作业，不会因为焊接高温破坏管道内壁的耐腐蚀钝化层，也不会因为螺纹攻丝削弱管道端部的结构强度。

　　构件的端面设计有环形的密封槽位，装配时可嵌入适配尺寸的橡胶或者聚四氟乙烯密封垫圈，当卡箍锁紧时，密封垫圈被均匀挤压在连接环端面与管道端面之间，填充对接面的微观凹凸间隙，实现管路对接处的静密封，可承受1.6MPa以内的常规流体输送压力，满足多数民用与工业低压管路的使用要求。环形基体的边角位置全部做了倒圆角处理，一方面避免装配作业时尖锐边角划伤施工人员，另一方面减少应力集中问题，提升构件在长期承压状态下的结构疲劳寿命，避免边角位置出现应力裂纹导致的构件失效。

　　从安装边界尺寸来看，该构件的内孔尺寸适配2又1/2英寸的标准管径，也就是公称通径DN65的常规输送管道，外圆尺寸根据卡槽的凸起高度做了适配设计，保证配套卡箍可以完全包覆卡槽位置，不会出现卡爪滑脱的问题。构件的轴向宽度经过反复校核，既保证两端有足够的接触面积与管道端面贴合，又不会因为宽度过大造成管路装配后整体长度冗余，节省管路布设的空间占用。材质选用不锈钢材质，也就是名称中标识的INOX系列不锈钢，具备优秀的抗锈蚀、抗弱酸弱碱腐蚀能力，在输送饮用水、日化原料、常温清水等介质时，不会出现材质锈蚀污染输送介质的问题，符合食品接触类管路配件的材质安全要求。

　　在实际装配作业中，该构件不需要复杂的专用工具，只需要将密封垫圈套入对接位置，将两段管道分别对齐连接环的两端，再把配套的卡箍卡在环形基体的卡槽内，拧紧卡箍上的紧固螺栓即可完成管路对接，相比传统法兰连接需要穿装多组螺栓、对齐螺栓孔的作业流程，单处管路对接的作业时间可以缩短60%以上，大幅提升管路布设的施工效率。后期运维需要拆解管路时，只需要松开卡箍螺栓即可取下连接环，构件本身可以重复使用，不需要像焊接连接那样切割破坏管道，也不会像螺纹连接那样因为螺纹锈蚀出现拆解困难的问题，降低了管路运维的配件损耗成本。

　　在三维建模过程中，这类构件需要重点保证卡槽的位置度公差，所有卡槽沿圆周方向均匀分布，角度偏差控制在±0.5度以内，保证卡箍装配时每个卡爪都能均匀受力，避免出现单个卡槽受力过大导致的断裂问题。内孔与外圆的同轴度公差需要控制在IT7级精度范围内，保证装配后管道的同轴度，避免管路出现偏斜导致的密封面受力不均、渗漏问题。密封槽的深度与宽度尺寸需要严格匹配标准密封垫圈的尺寸，公差控制在±0.1mm以内，保证密封垫圈压缩量处于合理区间，压缩量过小会导致密封失效渗漏，压缩量过大会导致密封垫圈过早老化失效，缩短密封件的使用寿命。
