十叶流线型散热风扇结构设计

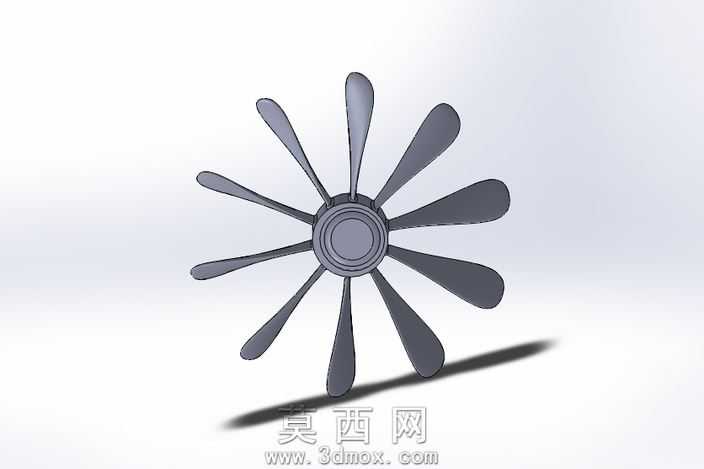

本作品为十叶片轴流风扇三维设计模型，采用SolidWorks软件完成全参数化建模，建模过程中优先保障曲面流畅度与结构可制造性，整体建模逻辑从中心轮毂基准面出发，先绘制轮毂的多层同心圆回转特征，通过旋转凸台命令生成带分层卡槽的轮毂基体，轮毂中心预留标准轴孔与定位卡槽结构，可适配常规电机输出轴的装配需求，满足过盈配合与周向定位的装配要求。叶片部分采用空间扭曲曲面设计，先绘制单叶片的根端与梢端截面轮廓，两个截面分别设置不同的安装角与弦长参数，根端弦长较短、安装角偏大以保障结构强度，梢端弦长拉长、安装角平缓以提升扫风面积与送风效率，通过放样曲面命令生成单叶片的完整曲面，再对曲面边缘做圆角过渡处理，避免应力集中问题，之后通过圆周阵列命令围绕轮毂中心轴均匀阵列生成十片叶片，阵列过程严格控制角度公差，保障每片叶片的空间位置完全对称，避免运转时出现动平衡偏差。模型完成基础建模后，在装配环境下校验叶片与轮毂的衔接位置，对衔接处做加厚与圆角处理，提升整体结构的抗形变能力。渲染阶段采用哑光深灰塑料材质模拟风扇常用的PP或ABS工程塑料质感，调整材质的粗糙度与反光参数，还原注塑件的真实表面效果，场景内添加柔和的环境光与定向投影，清晰呈现叶片的曲面扭曲弧度与轮毂的分层结构，阴影效果自然柔和，突出模型的立体层次感。设计过程中充分考量风扇的气动性能，十叶片的布局相比常规少叶风扇可降低运转时的气流脉动，减少送风噪音，叶片的流线型曲面可引导气流沿轴向平稳输出，降低风阻损耗，轮毂的紧凑结构可减少中心区域的气流乱流，提升整体送风效率，模型所有特征均保留完整参数，可根据实际使用需求调整叶片数量、扭曲角度、轮毂尺寸等参数，适配不同功率、不同应用场景的通风散热需求，可直接用于结构验证、3D打印样件制作或注塑模具开发的参考依据。
