12伏7安时SGS铅酸储能电源结构设计

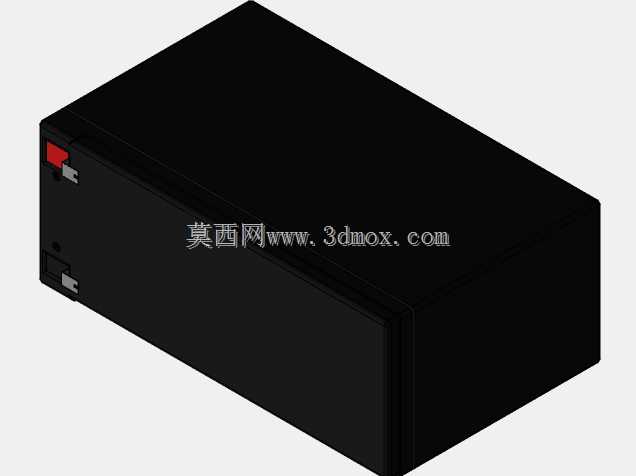

　　在工业控制备用供电、小型UPS不间断电源、消防应急照明、户外便携储能设备、电动代步车辅助供电等场景中，小容量密封铅酸蓄电池是应用覆盖极广的基础供能部件，本次建模还原的12V7Ah规格阀控密封铅酸电源，正是这类场景中选型频次极高的一款通用储能部件。从实际工程应用的角度看，这类电池的核心价值在于无需日常补液维护、自放电率低、高低温环境下放电性能稳定，可在市电中断时快速为后端负载提供稳定的直流供电输出，避免设备突然断电造成的数据丢失、控制逻辑中断、应急功能失效等问题。建模过程中首先还原了产品的壳体结构，整体采用阻燃ABS材质的长方体密封外壳，外壳边角做了R3-R5的圆弧过渡处理，既避免安装过程中锐边划伤操作人员，

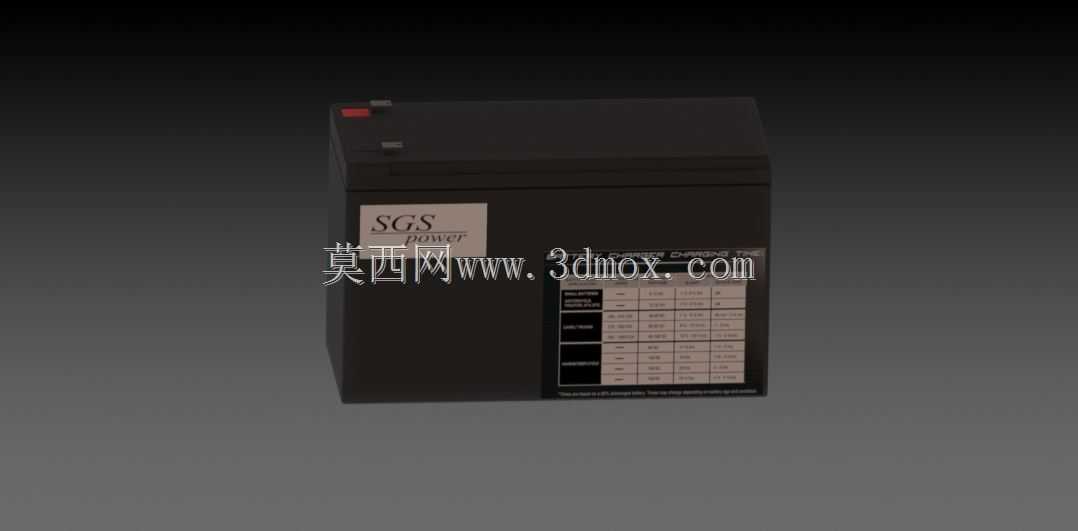

　　也能在受到轻微外力冲击时分散应力，降低壳体开裂漏液的风险。壳体顶部设置了两个内嵌式接线端子，分别对应正负极，端子周边做了凸起的防护围边，可避免安装接线时金属工具误触造成的短路风险，端子旁设置了极薄的排气阀结构，对应阀控密封电池的内部压力释放需求，当电池充放电过程中内部气压超过阈值时，排气阀会自动开启释放多余气体，气压回归正常范围后自动密封，保证壳体内部的酸性电解液不会出现泄漏问题。从安装边界来看，这款电池的外部长宽高尺寸严格匹配行业通用的12V7Ah电池安装位，壳体底部设置了两个定位凹槽，可直接卡入标准电池柜、UPS主机内置电池仓的定位凸台上，不需要额外制作转接固定件，替换适配性极强。建模时特意还原了壳体正面的参数标识区域，

　　清晰标注了不同放电倍率下的续航时长、适用环境温度范围、正负极标识等工程选型需要参考的核心信息，方便结构设计人员在做设备整体布局时，直接读取参数完成供电回路的匹配计算。从结构设计思路上，这款电池的内部采用极群堆叠结构，正极板采用铅钙合金栅架，负极板添加了炭材料提升低温放电性能，极群之间采用多孔AGM隔板吸附电解液，让电解液完全处于非流动状态，因此电池可以在任意角度安装使用，不会出现电解液溢出的问题，这一特性也让它可以适配安装空间局促、安装角度不固定的便携设备、车载辅助供电等特殊场景。在做设备整体结构设计时，选用这款电池需要注意预留至少5mm的周边散热间隙，因为电池大电流放电过程中会产生一定热量，预留散热间隙可避免热量堆积加速电池老化，

　　同时接线端子的接线扭矩需要控制在合理范围，扭矩过大容易造成端子内部密封结构损坏，扭矩过小则会出现接触电阻过大、接线端发热的问题。另外这款电池的外壳防护等级满足IP54要求，可在有少量粉尘、湿度较高的工业环境下正常使用，但不能长期浸泡在水中或者直接暴露在户外雨淋环境下，做户外设备选型时需要额外给电池配置具备防水能力的安装仓。建模过程中对壳体的壁厚做了符合实际生产的还原，壳体主体壁厚为2.5mm，加强筋位置厚度为1.2mm，既保证了壳体的结构强度，也控制了整体的材料成本，壳体合盖位置采用超声波焊接工艺，焊接缝宽度为1.8mm，保证整个壳体的密封可靠性，不会出现电解液渗漏、外界水汽进入壳体内部的问题。对于做应急设备、小型工控设备、便携储能设备的结构设计人员来说，这个三维模型可以直接导入装配体中完成安装位的干涉检查、接线空间的预留、固定结构的匹配设计，不需要再手动测绘实物尺寸，能大幅缩短前期方案设计的周期，同时模型还原的细节特征也能帮助设计人员提前考虑安装维护过程中的操作空间需求，比如接线端子上方预留的接线操作空间、电池更换时的抓取空间等，避免后期样机制作时出现结构干涉、安装操作不便的问题。
