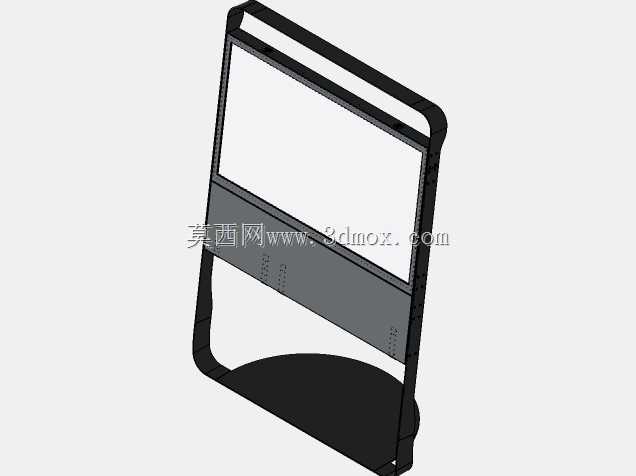

55英寸立式触控显示屏落地支撑结构

　　在商用显示终端的落地部署场景里，这类55英寸屏的支撑结构往往是容易被忽略但直接影响使用体验的核心部件，不同于常规壁挂安装的显示屏结构，立式落地的支撑方案需要同时兼顾屏幕防护、操作便利性、结构稳定性以及后期维护的便捷性，很多商用场景下的立式屏出现晃动、屏幕磕碰、维护拆屏困难的问题，本质都是支撑结构的设计没有贴合实际使用需求。

　　从实际应用场景来看，这类带一体式支撑的55英寸屏，大多部署在公共服务大厅、工业车间工位旁、展会导览点位、门店自助查询区域，使用场景里人员流动大，偶尔会有人员倚靠、推车剐蹭的情况，同时屏幕需要长时间保持直立状态，操作时人员会直接触控屏幕表面，这就对支撑结构的抗侧倾能力、整体刚性提出了明确要求。设计之初首先要确定的就是安装边界，55英寸显示屏的常规显示模组尺寸约为1230mm宽、710mm高，背部的安装孔位遵循VESA标准挂装孔距，支撑结构的整体宽度要比屏幕单边宽出30mm以上，避免侧边磕碰直接作用到屏幕边框，底部的支撑底座采用前窄后宽的异形轮廓，总纵深控制在450mm以内，既保证侧翻角度大于15度的安全要求，又不会过多占用通道空间，避免过往人员被底座绊倒。

　　结构的功能设计上，整个支撑采用钣金折弯一体成型的框架结构，屏幕背部的框架预留了驱动板、电源模块的安装腔体，不需要额外搭配独立的设备箱，所有走线都从框架两侧的U型走线槽内排布，从外部看不到明线，既避免公共场景下线路被拉扯损坏，也让整体外观更整洁。框架顶部设计了一体化的提手结构，在设备转场搬运时，不需要额外捆绑吊带，两名工作人员可以直接通过顶部提手抬起整台设备，搬运过程中框架受力均匀，不会出现屏幕模组被挤压变形的问题。屏幕的安装面设计了5mm的下沉台阶，屏幕装入后边框和支撑框架的表面齐平，没有突出的棱边，人员触控操作时手腕搭在边框位置也不会被硌到，同时台阶处粘贴的缓冲泡棉可以吸收运输过程中的振动，避免屏幕玻璃和硬钣金直接接触产生碎裂风险。

　　从结构设计的细节来看，两侧的支撑立柱采用了双层折弯的C型截面，相比单层钣金的立柱，同厚度下的抗扭刚度提升了60%以上，不需要在立柱内部额外增加加强筋就可以满足承重要求，屏幕安装后的整体重心落在底座中心偏后15mm的位置，即使人员向前按压屏幕顶部，底座的前端也不会出现翘边的情况。底座的底部预留了四个可调脚杯的安装位，在地面不平整的部署点位，可以通过调整脚杯的高度让屏幕保持完全垂直，不会因为地面倾斜导致屏幕长期受力不均出现边框变形。屏幕的固定方式采用侧面快拆螺丝，不需要从背部拧动大量固定螺丝，后期维护时只需要拧下两侧的四颗固定螺丝就可以把屏幕从框架中向前取出，更换驱动板或者屏幕模组的时间可以压缩到十分钟以内，适合公共场景下快速运维的需求。

　　考虑到部分场景下需要外接U盘、电源线等外设，框架的侧面预留了嵌入式的接口开口，开口位置距离地面高度约为900mm，人员站立操作时不需要弯腰就可以插拔外设，开口边缘做了卷边处理，不会割伤操作人员的手指。框架的表面采用哑光喷塑处理，避免灯光或者阳光照射时产生反光影响屏幕观看效果，同时喷塑层的耐磨性能满足公共场景下高频次接触的使用要求，长期使用也不会出现掉漆、露底的问题。整个结构的所有钣金接缝都采用错位咬合的设计，拼接后缝隙小于0.5mm，不会出现积灰的死角，日常清洁时只需要用抹布擦拭表面就可以完成清理，不需要对缝隙进行特殊处理。

　　在安装适配性上，框架的屏幕安装孔位做了长圆孔设计，可以兼容不同品牌同尺寸屏幕的孔位偏差，不需要针对特定品牌的屏幕重新开模，降低了批量生产的适配成本。框架背部预留了散热通风孔，通风孔采用百叶窗式的折弯结构，既可以保证内部设备的热量顺利散出，又可以避免液体泼溅时直接流入设备腔体内部，满足公共场景下的基础防护要求。和常规的独立支架搭配屏幕的方案相比，这种一体式支撑结构的整体重量降低了20%左右，同时整体刚性更好，运输过程中可以直接作为屏幕的防护包装框架，减少额外的包装缓冲材料使用，降低长途运输的成本。
