铸造工艺用连接支座结构三维建模作品

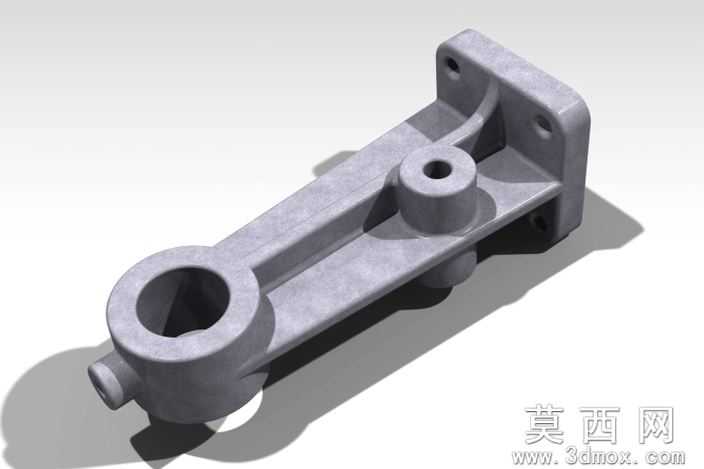

本作品为适配铸造工艺生产的连接支座类机械构件，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循铸造工艺的成型特性，对所有转角位置做了适配拔模与圆角过渡处理，避免铸造过程中出现应力集中、充型不完全的工艺缺陷。建模阶段首先完成主体基准平面的搭建，以支座的安装贴合面为第一基准，依次定位两端的轴孔安装位、中部的支撑凸台结构以及侧边的安装法兰，通过拉伸、切除、筋板添加等基础特征命令完成主体框架构建，再对所有非加工面做铸造圆角处理，对需要后续机加工的轴孔、安装孔位预留合理的加工余量，保证模型既符合铸造毛坯的成型要求，也能适配后续机加工的工艺需求。材质渲染阶段选用铸钢哑光金属材质，还原铸造毛坯表面的细微颗粒质感，通过环境光遮蔽效果突出结构的凹凸层次，清晰展现筋板与主体连接位置的过渡形态、安装法兰的沉孔结构、轴孔的同轴度定位关系。结构设计上，主体采用长条形承载梁结构，一端设置大直径贯通轴孔用于铰接主传动构件，另一端设置带双安装孔的垂直法兰用于设备基面固定，中部设置带通孔的圆柱形凸台用于辅助定位附属构件，梁体下方设置加强筋连接两端承载结构，在控制整体铸件重量的前提下最大化提升结构的抗弯、抗扭承载能力，所有壁厚设计保持均匀一致，避免铸造过程中出现缩孔、冷隔等成型缺陷。建模过程中对各安装孔的位置度、轴孔的同轴度做了参数化约束，可根据实际安装需求快速调整孔位间距、轴孔直径、法兰厚度等核心参数，适配不同规格的设备安装场景，整体模型结构完整，特征清晰，可直接用于铸造工艺的模胎制作、工艺仿真以及后续的装配干涉校验工作。
