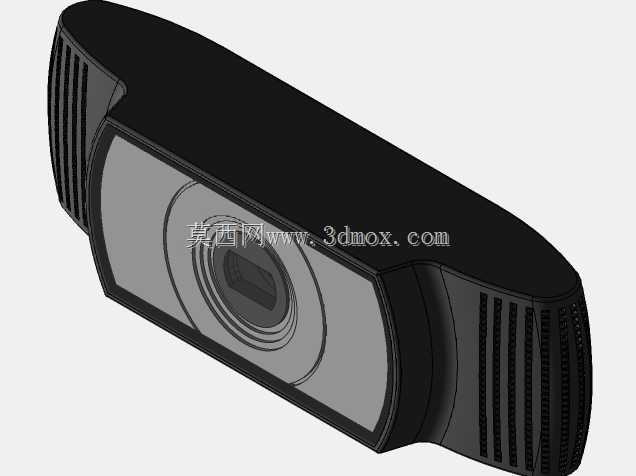

AUV摄像头连接器注塑模具结构设计

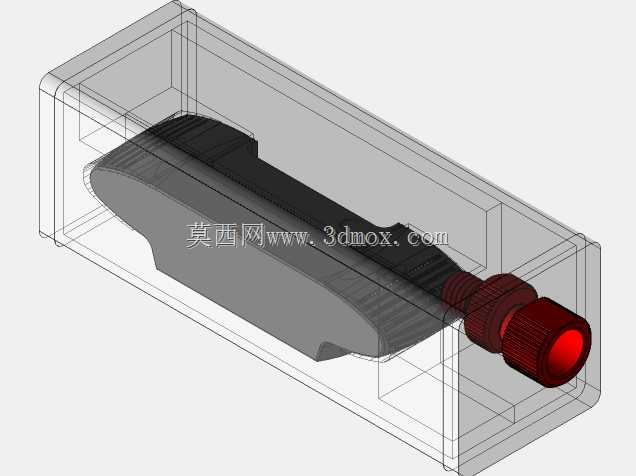

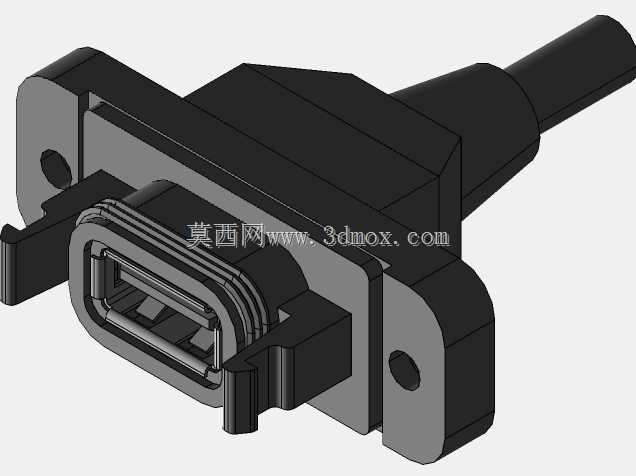

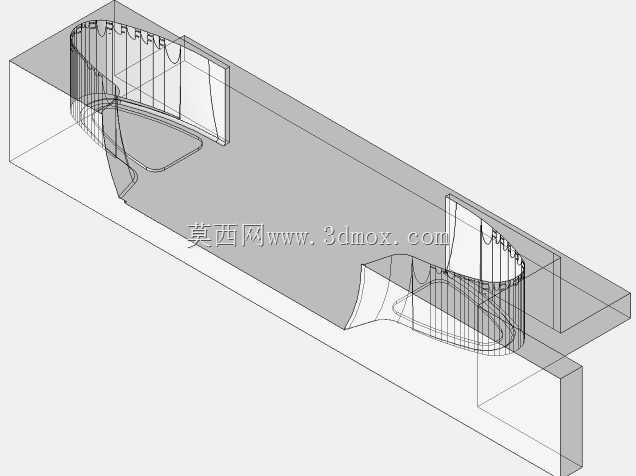

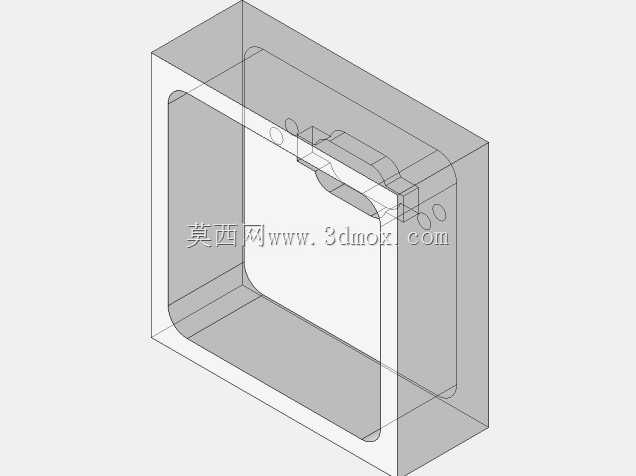

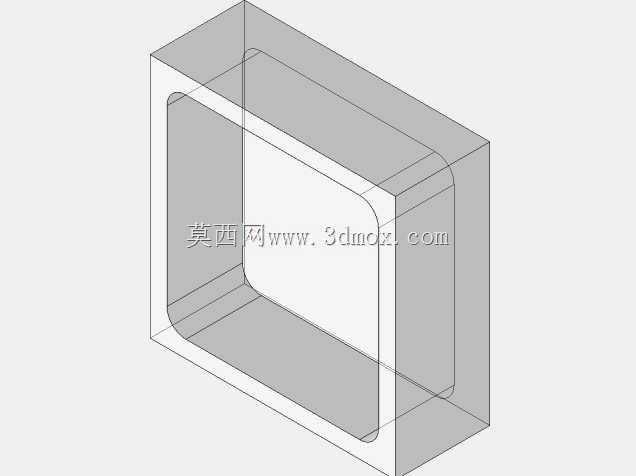

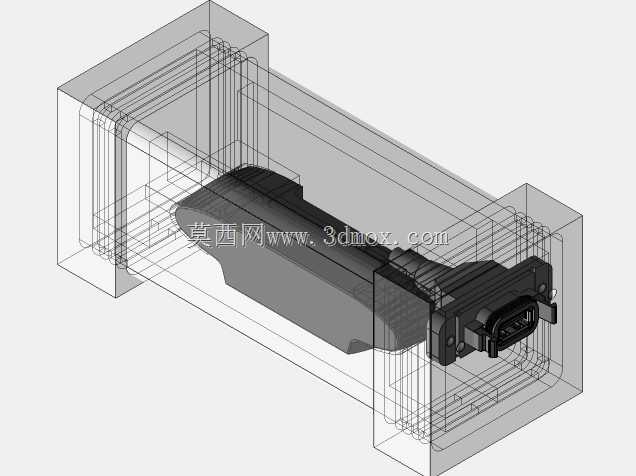

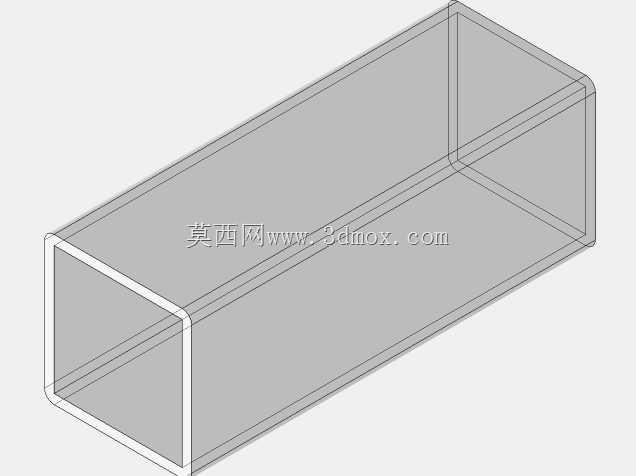

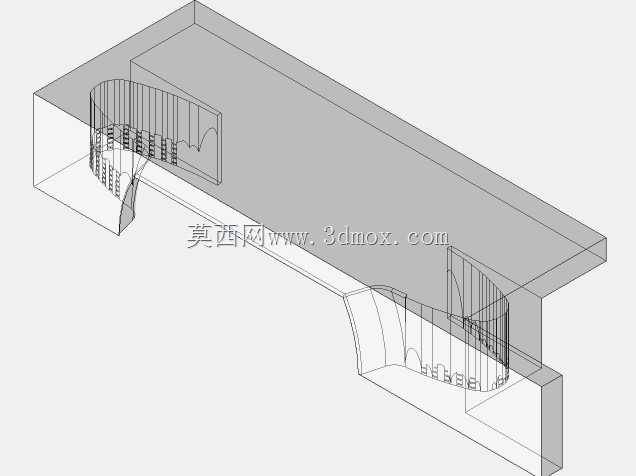

　　这套模具针对AUV摄像头配套的丙烯酸材质连接器开发，核心服务于水下航行器视觉组件的批量注塑生产场景，在水下探测设备、小型潜航器的外置视觉模块装配环节，这类连接器承担着摄像头模组与舱体内部线路的信号连通、接口密封定位作用，成型精度直接决定后续装配的密封可靠性与信号传输稳定性。从结构布局来看，模具采用一模一腔的排布方式，模架选用标准直身模胚，整体型腔围绕连接器的异形轮廓做分层拆分，考虑到丙烯酸材料流动性较好但成型后易出现内应力集中的问题，型腔的进胶点设置在连接器尾部的非装配平面，采用侧浇口进胶，避免进胶痕迹残留在接口配合面影响后续插拔装配的精度。模具的分型面沿着连接器外形的最大轮廓线做阶梯式拆分，针对连接器前端的接口卡扣位、

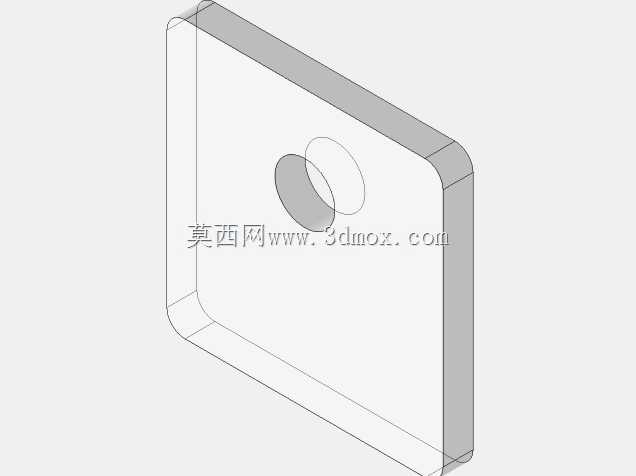

　　侧面的定位凸台结构，在动模侧设置了组合式镶件，既方便后续加工时的电极放电作业，也能在量产过程中针对易磨损的卡扣成型位单独更换镶件，减少模具整体维护成本。冷却回路的排布沿着型腔的周向做等距环绕，在连接器壁厚较厚的接口基座位置，单独设置了一组隔水片式冷却水路，控制该区域的冷却速率，避免丙烯酸材料冷却不均出现缩痕、翘曲问题，保证成型后连接器的平面度满足装配公差要求。顶出结构采用顶针+推板组合的方式，针对连接器薄壁的外壳部分用推板整体顶出，避免局部顶出力过大造成塑件顶白、变形，而在连接器尾部的厚胶位区域，设置多根圆顶针辅助顶出，平衡顶出过程的受力分布。从安装边界来看，模具的整体外形尺寸适配常用的120吨卧式注塑机安装规格，定位圈尺寸、

　　浇口套球面半径都匹配对应注塑机的射嘴参数，模具的顶出孔位置、码模槽尺寸都遵循标准模架的通用安装规范，不需要额外做改装就能直接上机生产。在设计过程中，针对丙烯酸材料的成型特性，型腔的脱模斜度设置在1.5度到2度之间，所有成型棱边都做了R0.2以上的圆角过渡，避免脱模时出现刮伤塑件表面的问题，同时型腔的排气槽开设在分型面的熔体最后填充位置，排气槽深度控制在0.02mm，既能顺畅排出型腔内的空气，也不会出现飞边毛刺问题。这套模具成型的连接器塑件，本身需要和AUV摄像头的金属接口做过盈配合，所以型腔的尺寸公差严格控制在±0.02mm以内，针对连接器上的密封槽结构，单独做了尺寸精度补偿，考虑到丙烯酸材料成型后的收缩率波动，

　　在密封槽的直径尺寸上预留了对应的收缩余量，保证成型后的密封圈安装槽尺寸能匹配标准O型圈的装配要求，满足水下使用的密封性能。模具的导柱导套采用中间带油槽的标准件，合模时的定位精度能保证动定模的型腔错位量控制在0.01mm以内，避免成型后的塑件出现错边、壁厚不均的问题。在实际量产场景中，这套模具适配的成型工艺窗口较宽，针对丙烯酸材料的干燥温度、料筒温度、注射压力参数都有对应的适配结构，比如在浇口套位置做了局部的温度控制通道，避免浇口处的料温过低出现冷料痕，也能防止料温过高造成材料分解出现银丝缺陷。
