ABS材质精密注塑成型模具结构

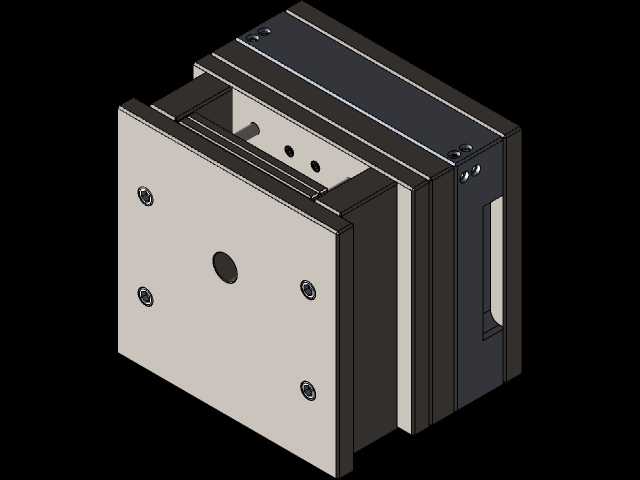

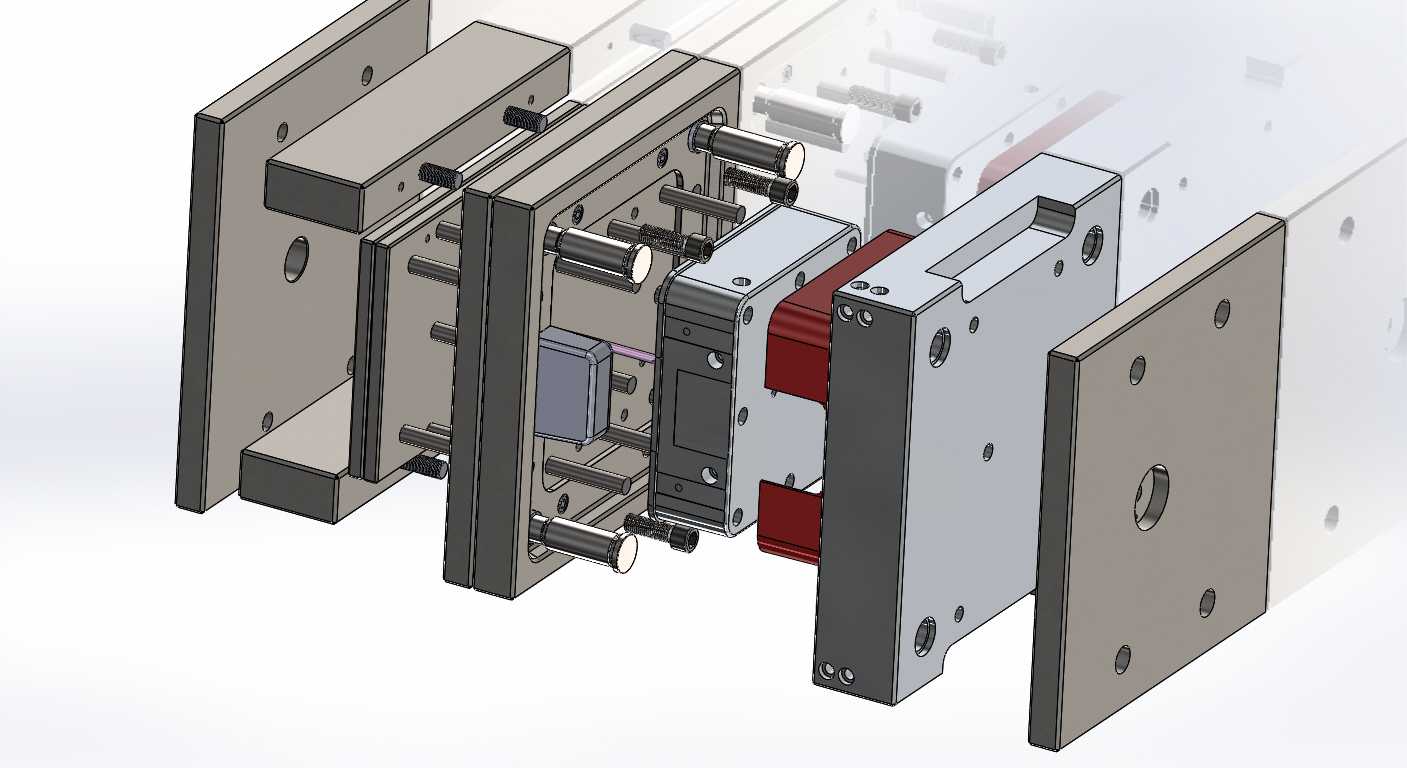

　　这套模具针对ABS材质的注塑成型工艺开发，核心应用场景覆盖消费电子外壳、小型家电结构件、工业塑料配件的批量生产环节，适配卧式注塑机的安装接口，可直接对接常规规格的射嘴、锁模机构，完成连续化注塑作业。从结构设计逻辑来看，整套模具采用标准细水口模架为基础载体，拆分了定模固定板、定模板、动模板、动模垫板、顶出固定板、动模底板等多层板件结构，各板件之间通过精密导柱导套实现合模定位，定位公差控制在0.02mm以内，避免合模错位导致的产品飞边、壁厚不均问题。针对ABS材料的熔融流动性与冷却收缩特性，型腔与型芯部分采用整体镶拼式结构，既方便后续磨损后的单独更换，也能在加工阶段通过CNC精铣、电火花放电加工保证型腔表面的光洁度，

　　减少产品表面的抛光后续工序。冷却回路采用随形排布设计，在型腔、型芯内部钻设循环水路，水路距离成型面的距离保持在15-20mm区间，回路间距均匀，确保注塑过程中模温均匀控制在40-60摄氏度，减少ABS件冷却不均导致的翘曲、缩痕缺陷，缩短单件成型周期。顶出机构采用顶针与顶板结合的组合式顶出方案，针对产品的加强筋、卡扣等易粘模位置布置对应顶针，顶出行程预留足够安全余量，顶出过程受力均匀，避免顶白、顶穿产品的问题；同时配套设置了复位杆与弹簧复位结构，合模过程中顶出机构可精准回到初始位置，不会出现干涉撞模的情况。流道部分采用平衡式布局，针对多腔注塑的需求设计了均匀的分流道截面，保证熔融ABS料可以在同一时间填充到各个型腔，

　　减少不同模腔产品的尺寸差异；浇口采用侧浇口形式，浇口位置选在产品非外观面，后续去除浇口的痕迹不会影响产品外观质量，同时浇口尺寸匹配ABS材料的剪切速率要求，减少填充过程中的喷射、流痕缺陷。安装边界方面，整套模具的长宽尺寸适配200吨级以内的卧式注塑机拉杆间距，模具总厚度符合注塑机的最小、最大模厚安装范围，吊环孔位置按照模架重心对称布置，方便模具吊装上机；锁模螺丝孔位置与注塑机模板的T型槽位置对应，无需额外加工转接板即可完成固定。在实际生产场景中，这套模具可适配常规改性ABS、阻燃ABS等多种常用ABS牌号材料，成型周期可控制在20-30秒区间，成型产品的尺寸精度可达MT5级，满足绝大多数民用、工业用塑料结构件的精度要求；

　　模具的易损件如导套、顶针、浇口套均采用标准件规格，生产现场可快速更换维护，减少停机维修时间。设计阶段还充分考虑了排气需求，在型腔的填充末端、卡扣配合位置开设了深度0.02mm的排气槽，避免ABS填充过程中困气导致的烧焦、缺料问题；同时在动定模的贴合面设置了精定位锁块，进一步提升合模的重复定位精度，保证长期批量生产过程中的产品尺寸稳定性。
