钢锯生产用矫直风干紧固装置

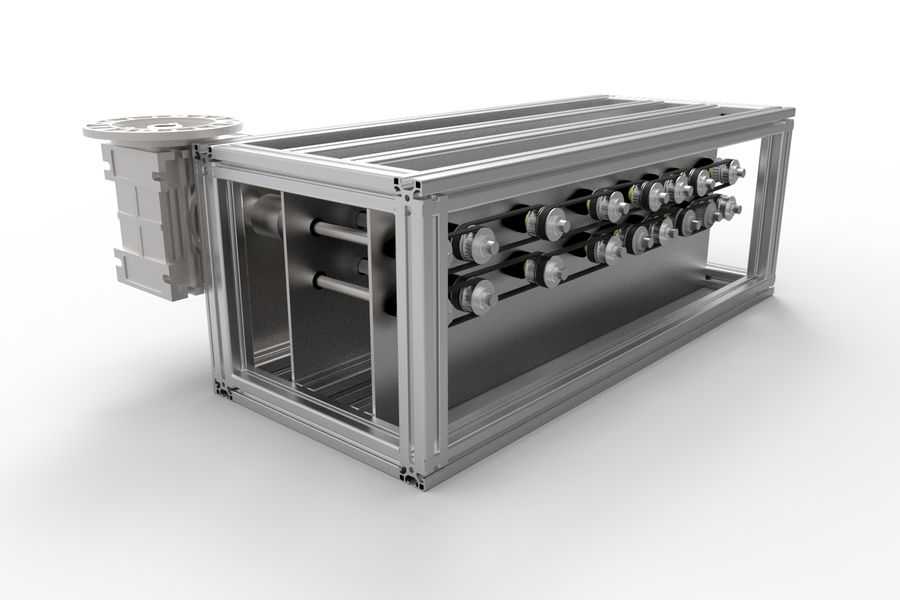

　　这套装置是钢锯连续生产线上的核心功能模块，主要承担锯条半成品的平直度矫正与表面干燥紧固工序，衔接前端热处理与后端精整裁切工位，解决钢锯生产过程中热处理后带材翘曲、清洗后表面带液影响后续涂层或包装的实际问题。从结构布局来看，整体采用铝型材拼接框架作为承载主体，框架的型材选型兼顾了结构刚性与轻量化需求，安装边界可适配现有多数钢锯产线的工位预留空间，框架两侧预留的安装孔位可直接与产线的输送导轨对接，无需额外制作转接支架，降低现场改造的工作量。

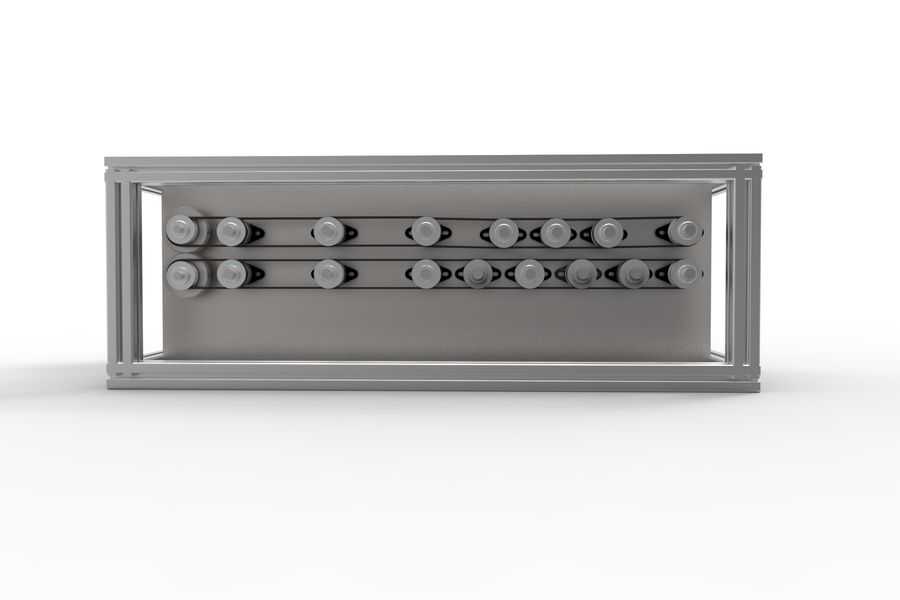

　　装置的功能单元分为上下两排平行布置的辊组，每排辊组沿带材输送方向等距排布，辊体采用耐磨尼龙材质包覆金属芯轴，既保证与钢锯带材接触时的摩擦力，又避免硬质金属辊面划伤锯条的刃口或表面涂层。上排辊组可通过侧边的调节旋钮调整压下量，适配不同厚度规格的钢锯带材矫直需求，调节时可通过侧边的刻度标识直观读取压下距离，无需反复试凑参数，调试效率更高。下排辊组为固定支撑结构，辊体的安装座与框架之间设置有减震垫片，可吸收带材高速输送时产生的小幅振动，避免振动传导导致矫直精度下降。

　　干燥功能的实现依托辊组内部预留的通风通道，每根辊体表面均匀分布有径向出风孔，外接压缩空气气源后，气流可从出风孔均匀吹向经过辊组的钢锯带材上下表面，将带材表面残留的清洗液或冷却液快速吹除，相比传统的外置风刀结构，这种内置风道的设计可让气流直接作用于带材与辊面的接触区域，避免带材与辊面之间夹带液膜，干燥效果更均匀，同时也减少了外置风刀占用的外部空间，让整个装置的结构更紧凑。紧固功能则是通过上下辊组的对压实现，带材经过辊组时，在多组辊的连续压合作用下，不仅能将热处理产生的翘曲、波浪变形逐步矫正，还能让带材保持稳定的张紧状态，避免高速输送时出现带材跑偏、窜动的问题，保证后续裁切工位的尺寸精度。

　　设计过程中，首先针对钢锯带材厚度薄、刚性差、易变形的特性，确定了多辊渐进矫直的方案，避免单组压辊压力过大导致带材产生新的塑性变形；辊组的间距经过反复验算，保证相邻辊之间的带材挠度控制在合理范围内，既不会因为间距过大导致矫直不足，也不会因为间距过小增加不必要的输送阻力。框架的连接方式采用标准角件搭配螺栓紧固，所有零部件均选用通用标准件，后期维护时可快速更换磨损的辊体或密封件，无需定制特殊配件，降低设备的运维成本。在安装边界方面，装置的整体宽度适配常规钢锯带材的最大幅宽，长度方向可根据产线的干燥、矫直需求增减辊组数量，灵活适配不同产能的生产线布局，进料端与出料端均设置有导向喇叭口，可引导带材顺利进入辊组，避免带材端头卡滞。

　　实际生产应用中，这套装置可适配每分钟数十米的带材输送速度，矫直后的钢锯带材平直度可满足后续齿形加工、淬火处理的工艺要求，干燥后的带材表面无明显液滴残留，可直接进入下一道工序，无需额外设置静置晾干区域，有效缩短产线的整体长度，提升车间的空间利用率。辊组的压合压力可根据带材的材质、硬度进行针对性调整，不管是碳素工具钢还是合金工具钢材质的锯条，都能通过参数调整获得稳定的矫直与紧固效果，装置运行时的噪音控制在工业生产允许的范围内，不会对车间作业环境造成额外的噪音污染。
