高速钢冲切级进冲压工装结构设计

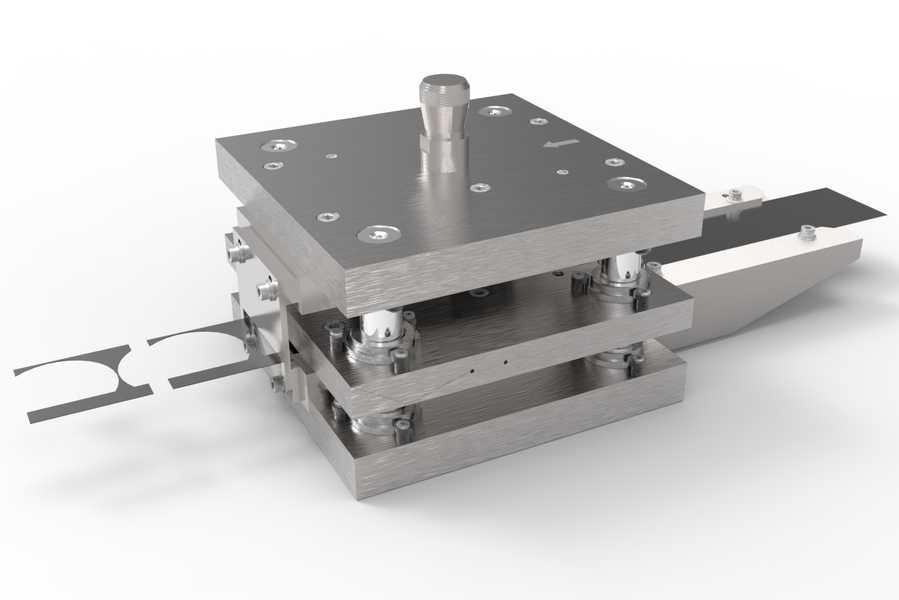

　　这套冲压工装针对薄态高速钢带料的连续冲切工序开发，适配电子五金、精密汽配行业中小尺寸金属冲件的批量生产场景，常见于弹片、连接端子、小型结构垫片的产线冲压工位，可直接挂载于普通开式压力机的滑块与工作台面，配合自动化送料机构实现无人化连续作业。整套工装采用三层板叠装的经典级进模结构布局，从上到下依次为上模座、卸料板、下模座，各板件之间通过独立导柱导套组件实现精准导向，导柱选用带钢珠衬套的可拆卸结构，相比一体式导柱维护成本更低，冲次达到寿命阈值后可单独更换导向件，无需拆解整套模架。上模座中心位置设置模柄，采用标准圆柱直柄结构，可直接适配多数普通压力机的滑块装夹孔，无需额外加装转换法兰，模柄与上模座之间通过销钉定位、螺栓锁紧，

　　保证冲裁过程中模柄不会出现偏移松脱。上模座的下表面对应冲切工位安装凸模，凸模采用挂台固定结构，尾部加装等高套调整刃口伸出长度，针对高速钢材料硬度高、冲切抗力大的特性，凸模选用硬质合金材质，刃口做微小倒锥处理，减少冲切过程中材料粘模的概率，同时降低退料阻力。卸料板通过均匀分布的矩形弹簧与上模座连接，弹簧预压量根据带料厚度调整，保证冲切前卸料板先压紧带料，避免冲切位置出现材料拉扯变形，卸料板对应凸模的位置加工精准导向孔，凸模下行过程中先穿过导向孔再接触带料，对冲切小尺寸凸模起到侧向保护作用，避免凸模受侧向力出现崩刃、断裂。下模座对应凸模的位置安装凹模镶块，镶块采用过盈配合嵌入下模座的安装槽内，刃口位置设计3度斜度落料孔，

　　冲切完成的废料可顺着斜度孔直接滑落至工作台下方的废料收集槽，不会在模腔内堆积堵塞。工装的进料侧设置带料导向槽，导向槽宽度可根据实际带料宽度通过侧边调节螺钉微调，保证带料送进过程中不会出现左右偏移，导向槽末端设置误送检测销，当带料送进步距出现偏差时，检测销无法插入带料的定位孔，会触发压力机急停信号，避免误送导致模具损坏。出料侧加装弹性顶料托板，带料完成冲切后，托板在弹簧作用下将带料抬离下模表面，避免带料被凹模刃口刮擦，配合送料机的拉料动作实现顺畅送进。整套工装的闭合高度控制在180mm-220mm区间内，可适配多数公称压力16吨到40吨的开式可倾压力机，安装时上下模座通过压板分别固定在滑块与工作台面，无需额外制作专用安装底座。

　　设计过程中针对高速钢材料的冲切特性做了专项优化，冲裁间隙取带料厚度的8%，相比普通冷轧钢板冲切间隙更小，保证高速钢冲切面的光洁度，减少后续去毛刺工序的工作量；各冲切工位的步距误差控制在0.02mm以内，保证多工位连续冲切时各型孔、外形的位置精度满足零件公差要求。模座选用45号钢调质处理，硬度达到HB220-250，兼顾结构强度与加工性能，长期受冲击载荷不会出现开裂变形；所有连接螺栓选用12.9级高强度内六角螺栓，螺纹旋入深度不小于螺栓直径的1.5倍，保证反复冲击下连接可靠性。日常使用中，每完成1万次冲次可在导柱、导套接触面涂抹少量冲压专用润滑脂，每5万次冲次检查凸凹模刃口磨损情况，出现轻微磨损时可通过油石研磨修复，磨损量超过0.1mm时及时更换镶块，即可保证工装长期稳定运行。
