硬质合金锯片钎焊专用加工装置结构

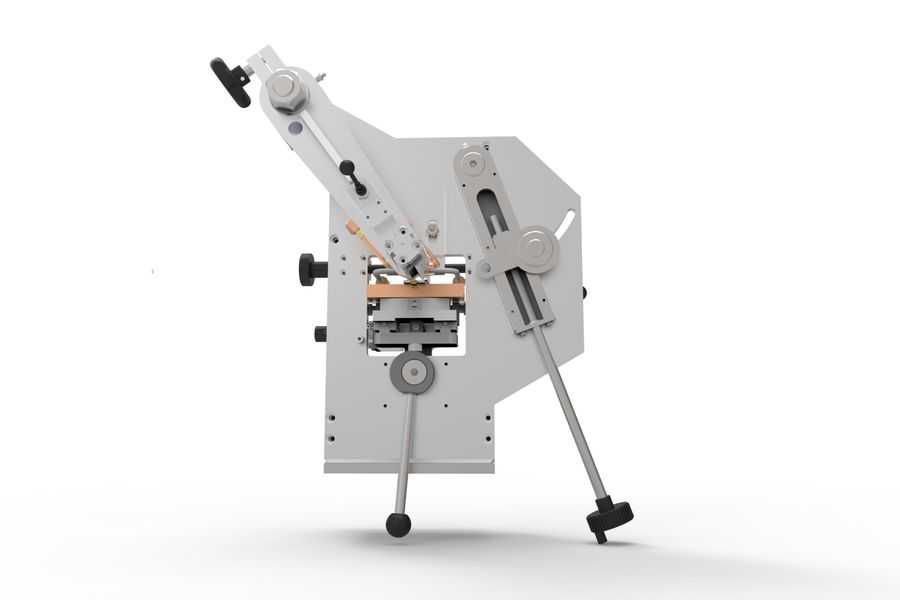

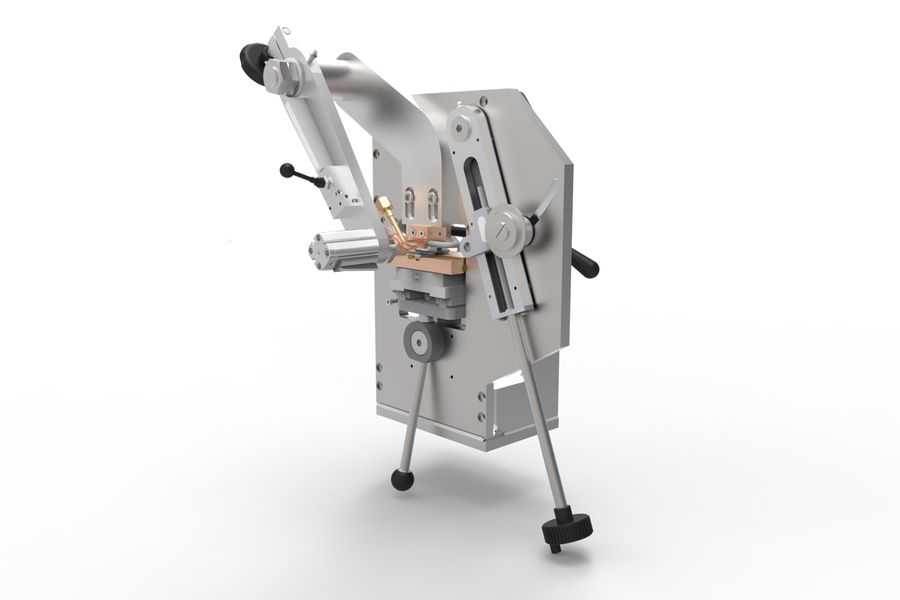

　　在锯片加工制造的产线环节中，硬质合金刀头与基体的钎焊连接是决定锯片切削寿命、加工精度的核心工序，这套钎焊装置正是针对圆锯片生产场景开发的专用作业设备，主要完成锯齿部位硬质合金刀片的精准定位、加热加压与焊后保压定型全流程作业，替代传统手工钎焊作业中定位偏差大、焊层厚度不均、刀头角度偏移的常见问题。从结构布局来看，设备采用立式悬臂承载架构，主体安装基座为厚钢板拼焊后时效处理的箱式结构，底部设置三个可调支撑脚，可在不平整的车间地面上快速调平，保证作业面的水平度偏差控制在0.05mm/m以内，避免因基座倾斜导致刀头焊接位置出现角度偏差。设备左侧设置带锁紧手柄的角度调节摆臂，摆臂通过精密转轴与主基座连接，转轴部位配置刻度盘与锁紧旋钮，

　　可根据不同规格锯片的锯齿前角、后角参数，在0-45度范围内无级调整焊头的进给角度，调整到位后通过侧面的快锁手柄刚性固定，避免焊接过程中摆臂出现窜动。中部作业工位设置锯片定位芯轴与可换式定位靠山，芯轴采用锥面定位结构，可适配内孔直径20mm-80mm的常规圆锯片基体，定位靠山的高度可通过侧面的手轮调节，适配厚度1.2mm-6mm的锯片基体装夹，装夹完成后通过顶部的快速压头锁定锯片轴向位置，保证焊接过程中基体不会出现周向转动或轴向窜动。右侧设置带配重平衡的加压操作杆，操作杆通过四连杆机构与焊头压块连接，压块采用耐高温铜合金制作，接触刀头的工作面做了镜面抛光处理，避免加压过程中刮伤硬质合金刀头的切削刃面，操作杆的行程设置有限位挡块，

　　可根据刀头尺寸调整压下行程，保证每次加压的压力稳定在设定区间，避免压力过大导致焊料被过度挤出形成虚焊，或是压力不足导致焊层结合强度不达标。设备的加热模块采用分体式安装结构，感应加热线圈可根据刀头尺寸快速更换，线圈与刀头的间隙通过后部的燕尾槽导轨调整，调整精度可达0.1mm，保证加热过程中刀头与基体焊接部位的温度均匀，避免局部过热导致硬质合金刀头出现退火软化问题。在实际作业流程中，操作人员先将预处理完成的锯片基体装夹到定位芯轴上，调整好定位靠山的位置锁定基体，再将沾有钎焊料的硬质合金刀头放置到锯齿的定位槽内，扳动角度调节摆臂到对应锯齿的焊接角度并锁紧，调整感应线圈到合适的加热间隙，启动加热程序待焊料熔化到临界状态时，

　　扳动右侧加压操作杆，带动压块将刀头平稳压合到基体焊接位置，保持压力数秒待焊料凝固后松开压头，转动锯片到下一个锯齿位置重复上述作业流程。这套装置的整体安装边界尺寸控制在长750mm、宽450mm、高1100mm范围内，不需要额外的地基固定，可直接放置在常规车间工作台上使用，压缩空气接口与电源接口均设置在设备背部下方，走线布局整齐，不会干扰操作人员的正面作业空间。结构设计上充分考虑了高频作业的耐用性需求，所有转动配合部位均设置了无油衬套，长期使用不会出现磨损间隙，锁紧部位采用硬质合金镶块，避免频繁锁紧导致的接触面压溃变形，日常维护仅需要定期清理焊渣飞溅、检查转轴部位的润滑状态即可，不需要复杂的校准流程，适合中小型锯片生产企业的批量加工作业，也可用于工具维修车间的锯片修复钎焊作业，针对不同规格的锯片产品，仅需要更换对应尺寸的定位芯轴与压块，即可快速完成产品切换，调整时间不超过10分钟，相比通用焊接工装，作业效率可提升60%以上，焊接后的刀头位置精度可控制在0.08mm以内，焊层结合强度符合切削工具的行业检测标准，不会出现刀头脱落、焊接错位等质量问题。
