工业设备立式转向操作控制台结构设计

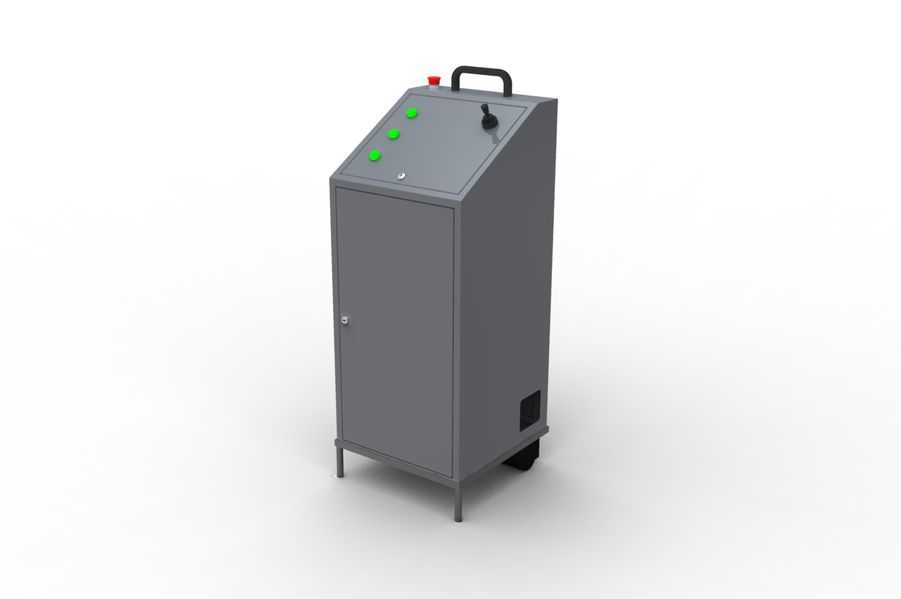

　　这款立式转向操作控制台，主要面向工业生产场景中需要人工介入完成转向指令下发、运行状态监控的作业环节，常见于自动化生产线转向段、有轨搬运设备操控区、车间物流转运节点等需要人工对设备行进方向做精准干预的工位。从实际使用需求出发，设备整体采用立式落地结构，底部设置四根支撑脚将柜体抬离地面，既避免地面水渍、积尘侵入柜体内部，也预留了底部线缆走线的空间，其中一侧支撑脚旁配套设置万向脚轮，方便设备在车间内短距离移位调整，无需额外吊装工具配合。柜体上部的操作面板采用倾斜式设计，倾斜角度经过人体工程学校核，操作人员保持站立姿态时视线可自然落在面板控件上，手臂自然抬起即可完成旋钮操作、按钮按压动作，长时间操作不易产生肢体疲劳。

　　面板区域的控件布局遵循操作频率优先级排布，最靠近操作人员一侧布置三个绿色启动按钮，对应不同档位的转向动作触发，旁侧设置黑色自锁式转向切换旋钮，可完成左右转向、中位保持的档位切换，面板最上方设置红色急停按钮，处于操作人员伸手可及的最高位置，遇到突发异常时可第一时间拍下切断控制回路，急停旁侧设置内嵌式提手，方便设备移位时抓持发力。柜体主体采用单开门结构，门体侧边设置圆柱式门锁，日常运维时可打开门体完成内部控制器件、接线端子的检修与线路整理，门体与柜体框架的折边处做密封处理，减少车间粉尘进入柜体内部的概率，柜体下部侧面开设格栅式通风口，配合内部器件的自然散热需求，避免密闭柜体内温度累积影响电控元件使用寿命。从设计思路上看，

　　这款控制台的结构建模优先保证柜体框架的刚度，框架采用折弯钢板拼接成型，所有折边处做圆角处理，避免加工、装配、使用过程中锐边划伤操作人员，面板控件的安装孔位严格按照所选元器件的安装尺寸预留，保证按钮、旋钮安装后无松动间隙，防护等级满足车间一般作业环境的使用要求。外形尺寸方面，柜体整体高度适配成年人站立操作的舒适区间，宽度与深度控制在单人可推移的范围内，安装时不需要额外做地基固定，放置在平整的水泥地面即可投入使用，外接线缆可从柜体底部的预留穿线孔进入，与内部端子排连接，穿线孔处配套橡胶护圈，避免线缆外皮被钢板锐边割破造成漏电隐患。在实际应用中，这款控制台可与转向执行机构、位置传感器做信号对接，操作人员通过面板控件下发转向指令，

　　设备运行状态可通过面板预留的指示灯位置做反馈，整个柜体的结构设计兼顾了操作便利性、运维便捷性与环境适应性，没有多余的装饰性结构，所有外形特征都服务于实际使用功能，建模过程中对钢板折弯的内R角、焊接处的工艺余量、元器件安装的操作空间都做了还原，可直接用于结构评审、工艺拆解与样机加工参考。
