蛋形桌面空气净化除烟设备结构设计

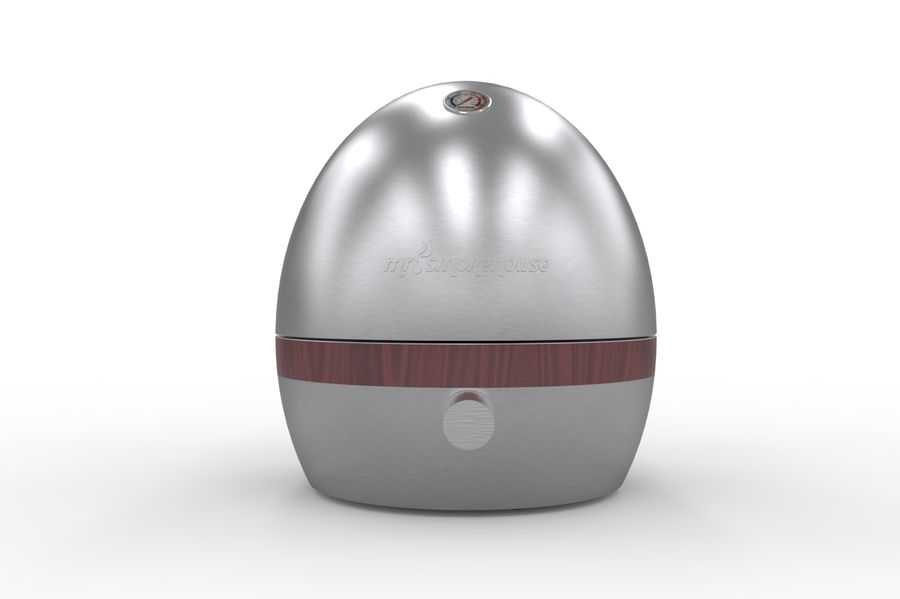

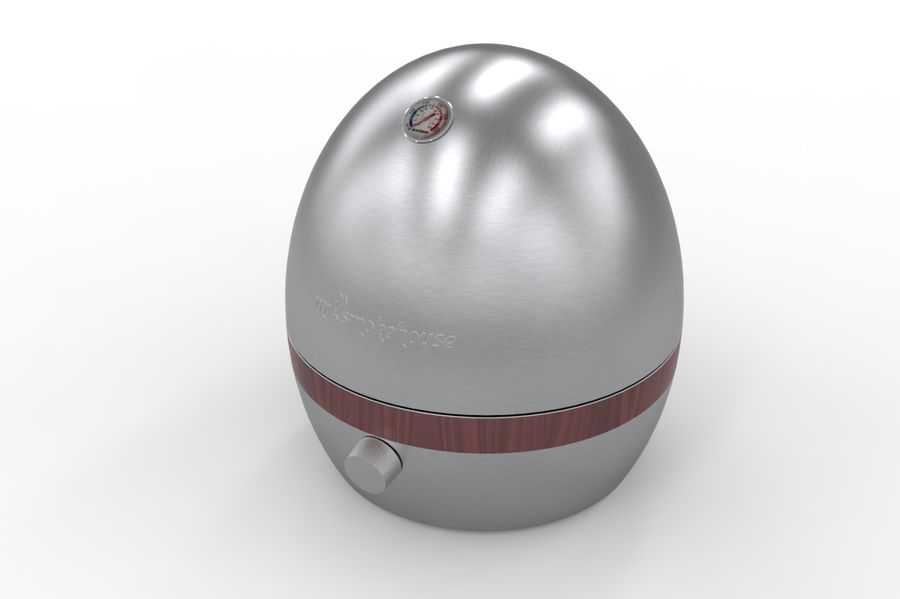

　　这款蛋形桌面除烟设备的三维结构设计，核心瞄准室内小范围烟气快速处理的应用场景，覆盖居家书房、独立办公位、小型会客洽谈区这类半开放小空间，针对香烟燃烧产生的悬浮颗粒物、异味分子做定向处理，区别于大空间整屋净化设备的大风量冗余设计，更侧重近距离捕集、低噪运行的使用需求。从结构分层来看，整体采用上下对合的蛋形壳体方案，中部设置一圈装饰分隔环，既作为上下壳体的装配定位止口，也能在视觉上弱化整体蛋形的单调感，同时该环带预留了进风辅助通流的间隙，避免上下壳体硬拼接带来的装配公差外露问题。顶部居中设置触控式启停按键，按键做下沉式弧面处理，和顶部曲面完全顺滑衔接，不会破坏整体蛋形的流畅轮廓，按键下方集成状态指示灯，通过柔光漫透的方式显示运行档位，

　　避免直射光线造成的视觉干扰。下部壳体正面设置圆形的滤芯更换检修盖，采用旋扣式快装结构，无需额外工具即可徒手拆卸，日常更换耗材时不需要挪动整机位置，检修盖的弧面和下部壳体曲面完全齐平，保证外观整体性。内部流道采用下进上出的离心式风道布局，进风区域覆盖下部壳体的环向低位区域，能让沉积在桌面高度附近的烟气随气流被快速吸入，避免烟气向上扩散被使用者吸入，风机采用低转速离心风轮，配合壳体内部贴附的吸音减震泡棉，在近距离使用时运行噪音控制在不干扰正常交谈的区间。整机的安装边界完全适配常规桌面的摆放空间，底部直径控制在120mm范围内，整体高度不超过180mm，蛋形的最大截面直径约140mm，不会占用过多桌面置物空间，底部设置一圈环形硅胶防滑垫，

　　既可以抵消风机运行产生的微幅震动，避免整机在光滑桌面出现滑移，也能垫高机身底部，保证低位进风的通流面积不受桌面遮挡。设计过程中针对壳体的壁厚做了均匀化处理，上下壳体均采用2.5mm等壁厚设计，配合内壁均匀分布的纵向加强筋，既保证壳体装配后的结构刚性，避免按压出现形变异响，也能让注塑生产时的料流填充更均匀，减少曲面壳体的缩水、翘曲变形风险。中部的装饰分隔环采用和壳体不同的表面处理工艺，金属壳体部分做细磨砂阳极氧化质感，环带做仿木纹哑光处理，两种材质质感形成区分，适配不同风格的桌面陈设需求。内部滤芯采用复合式分层结构，初效层拦截大颗粒烟灰，中层HEPA滤材吸附细颗粒物，上层活性炭层处理异味分子，滤芯整体为和内腔适配的圆台形，

　　最大化利用蛋形壳体的内部空间，在有限的体积内提升滤材的容尘量，延长耗材更换周期。电路部分的控制板布置在顶部按键下方的腔体内，和风机腔、滤芯腔通过密封隔板完全分隔，避免长期使用过程中积尘、潮气侵入电路部分造成故障，供电采用Type-C接口，布置在机身背面的低位区域，走线可以顺着桌面边缘排布，不会干扰正面的视觉整洁度。在结构装配逻辑上，上下壳体通过周向均匀分布的6颗自攻螺丝连接，螺丝孔全部隐藏在中部装饰环的下方，外观面无任何外露的连接结构，保证整体外观的完整性，装饰环通过卡扣结构固定在上下壳体的拼接缝位置，装配时先完成内部风机、滤芯、电路组件的安装固定，再扣合上下壳体锁紧螺丝，最后卡装装饰环即可完成整机装配，装配工序简单，适合量产组装。针对日常使用的场景，整机的曲面外壳做了防指纹哑光处理，日常触碰不会留下明显的指纹痕迹，清洁时只需要用软布擦拭即可，没有清洁死角。
